Этикетировочные машины для малых производств

В настоящее время большая часть этикетировочного оборудования изготавливается для самоклеящихся этикеток ввиду ряда преимуществ такого типа машин по сравнению с клееевыми. Несмотря на то, что самоклеящиеся этикетки более дорогие, их применение оказывается предпочтительным по ряду причин: не требуются дополнительные расходные материалы (клей и моющие растворы), оборудование для их нанесения на тару существенно проще, дешевле и универсальнее, чем у клеевых машин, оно более надежно в эксплуатации и проще для обслуживания и ремонта. Преимуществом можно считать и дополнительные опции, недоступные для машин клеевого типа, а именно возможность наносить переменную часть информации на этикетку в процессе ее наклеивания, маркировать этикетку и пр. Обилие вариантов машин можно условно свести к двум группам: полуавтоматы, тре- бующие участие человека (есть какие-либо ручные операции), и машины полностью автоматические.

Полуавтоматические машины для самоклеящихся этикеток

К этой группе относятся устройства с различной долей ручных операций. Наиболее ограниченные устройства, часто называемые диспенсерами, только выдают этикетку или ее часть, а оператор вручную накладывает этикетку на тару. Более совершенные полуавтоматические машины выполняют основные рабочие операции (выдвижение этикетки на требуемую длину, ее отделение от подложки, нанесение этикетки на тару, ее разглаживание) автоматически, а подача и отбор тары осуществляется вручную. Серия этикетировочных полуавтоматов МГУТУ разработана для применения на малых предприятиях с ограниченными возможностями и содержит простые конструктивные решения при минимуме комплектующих частей. Одна из упрощенных конструкций показана на рис. 1. Рулон ленты с этикетками 1 и барабан 2 для использованной ленты расположены на общей станине вместе с кассетой 3, имеющей натяжное устройство 4. Тара 14 поступает на этикетировку между перил 15 усилием руки оператора либо от внешнего постороннего привода. Преимущество этой машины в отсутствии электронных узлов и привода, она может работать без источника энергии, используя только движение тары рукой оператора.

Рис. 1. Машина для самоклеящихся этикеток: а — общая схема; б — узел подмотки

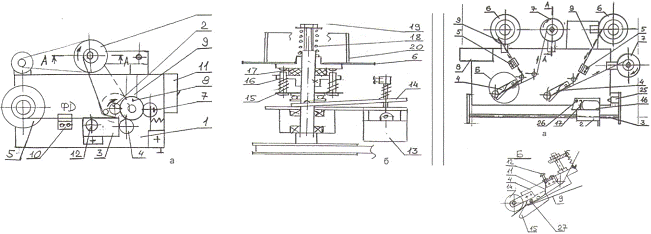

Модернизированная однопозиционная этикетировочная машина конструкции МГУТУ показана на рис. 2а (вид в плане) и 26 (разрез узла подмотки). Усовершенствованный узел подмотки ленты выполняет в данном устройстве две функции: в начале каждого цикла наклеивания принудительно протягивает ленту для выдвижения части этикетки на нужную длину, а при наклеивании этикетки на тару подматывает освободившуюся ленту на барабан 6. Имеется фотодатчик 10 и электромагнит 13. Преимущества описанной машины: точное выдвижение части этикетки, механизированное протягивание ленты с этикетками, исключение отдельного узла протягивания ленты, возможность наклеивать короткие и длинные этикетки вплоть до круговых.

Рис. 2. Этикетировочная машина МГУТУ на одну позицию этикетки: а — общая схема; б — узел подмотки и протяжки ленты	Рис. 3. Этикетировочная машина для некруглой тары

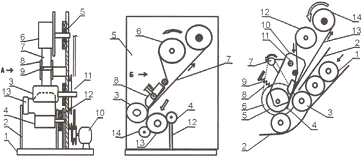

Машины для наклеивания этикеток на некруглой таре или таре с выделенным местом размещения этикетки должны иметь дополнительные свойства, а именно точное попадание этикетки в заданное место на таре. Машина МГУТУ данного назначения отличается от предыдущей только узлом кассеты, где происходит отделение этикетки от несущей ленты. Вариант такой машины показан на рис. 3 (вид в плане и качающаяся кассета) для наклеивания двух позиций этикеток. Если используемая тара имеет овальное или близкое к нему сечение, небольшой размер или другие особенности, то для ее продвижения вдоль машины смонтирована продольная каретка 2, скользящая по направляющим 3. Кассета вращается вокруг неподвижной оси вместе с обкатным роликом 14 и кулачком 15. Данная машина обладает большой универсальностью, может работать с круглой и некруглой тарой, наклеивать одну или две позиции этикетки при их точном позиционировании на таре.

Машины для наклеивания круговых этикеток имеют свои особенности, так как требуется обеспечить прижимание этикетки по всей площади ее соприкосновения с тарой, что возможно при вращении тары в момент приклеивания этикетки. Один из вариантов такой машины показан на рис. 4 (вид в плане и сечение А-А). Лента 1 с этикетками разматывается с рулона на барабане 2, проходит кассету 3, освободившаяся лента наматывается на барабан 4. Каретка 7 качается вокруг оси 8 и имеет площадку для тары 9 с собственной осью вращения.

Рис.4. Этикетировочная машина для круговых этикеток	Рис. 5. Этикетировочная машина для горизонтальной тары: а — вид сбоку; б — вид спереди; в — вариант с качающейся кареткой

Такая конструкция обеспечивает наклеивание этикетки любой длины, в том числе круговой. В ряде случаев, когда тара имеет круглое сечение, но вытянута в длину, или же ее дизайн не позволяяет сохранять устойчивое вертикальное положение, удобнее наклеивать этикетку в лежачем положении, как показано на рис. 5. При установке тары 13 в горизонтальном положении она начинает вращаться и вытягивает оставшуюся часть этикетки, наматывая ее на себя. При этом этикетка прикатывается и разглаживается на таре валиками 4 и 14.

Рис. 6. Этикетировочные полуавтоматы МГУТУ
			Рис. 7. Устройство ля этикетировки по патен ту № 2301765: а — общаясхема; б - узел обкатки этикетки

Более прогрессивный вариант подобной машины конструкции МГУТУ показан на рис. 5в. где тара 1 загружается в лоток между перилами 2. Кассета 10 вместе с валом 4 и приводом 7 качается на оси 11 и удерживается в исходном положении пружиной 9. Преимущества данного устройства в сокращении (или почти исключении) ручных операций и возможности использовать тару различных размеров и дизайна при незначительной перенастройке машины, что увеличивает ее универсальность и расширяет область применения. Промышленные образцы полуавтоматических машин МГУТУ показаны на рис. 6 (слева направо)-. однопозиционный полуавтомат; то же для прямоугольной тары; двухпозиционный полуавтомат.

Автоматические этикетировочные машины

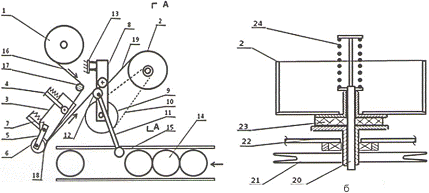

Описанные выше этикетировочные полуавтоматы требуют ручного труда для установки и/или снятия тары, что ограничивает их производительность и может быть причиной снижения качества наклейки ввиду ошибок оператора. Помимо автоматических машин большой производительности разработаны и выпускаются компактные и менее сложные автоматы для этикетировки тары самоклеящимися этикетками. Прогрессивные конструктивные решения предложены в устройстве по патенту РФ № 2301765, показанном на рис. 7. По площадке или транспортеру 1 в перилах 2 движется тара 3 как круглой, так и овальной формы. Имеется датчик тары 9, управляющее устройство 10 и блок 11 натяжения освободившейся ленты.

Рис. 8. Линейные этикетировочные автоматы МГУТУ: а - с односторонними кассетами; б — с наклеиванием кольеретки; в — с двухсторонними кассетами

Преимущества данного устройства в его конструктивной простоте, отсутствии сложных узлов и приводов, стабилизации положения этикетки на таре (точное наклеивание), в возможности наклеивать более длинные этикетки без необходимости вращения тары и применять данное устройство для тары круглого и овального сечения. С применением усовершенствованных узлов разработаны простые и портативные конструкции автоматических этикетировочных машин для малых производств с производительностью до 1500-2000 ед. тары в час. Автомат линейного типа конструкции МГУТУ для круглой тары показан на рис. 8а (вид в плане). В перилах 1 на барабанах 2 вращается ремень 3, двигающий круглую тару вдоль машины. С одной стороны установлены одна кассета 4 или еще дополнительная кассета 5 для фронтальной этикетки и контрэтикетки соответственно. На рис. 8б показан вариант установки на площадке 11 дополнительной кассеты 12 с кольеретками, наклеиваемыми на коническую часть горла тары.

Рис. 9. Этикетировочный автомат карусельного типа: а — вид в плане; б — устройство поворота тары; в — узел установки тары

Этикетировочный автомат МГУТУ карусельного типа показан на рис. 9. Очередная тара 6 по транспортеру 7 или от другого устройства попадает на площадку 4 и перемещается по кругу в перилах 5. При движении площадка 4 соприкасается с узлом поворота (вид б), площадка с тарой поворачивается на 90° по часовой стрелке вокруг собственной оси и затем поворачивается еще на 90°, после чего наклеивается вторая этикетка. Этикетированная с двух сторон тара выдвигается на транспортер 13 и удаляется. К преимуществам автомата относится его очевидная простота и компактность, возможность работы с круглой и некруглой тарой, наклеивания либо двух позиций этикетки, либо одной позиции большой длины вплоть до круговой. Промышленные образцы автоматических этикетировочных машин показаны на рис. 10

Рис. 10. Автоматические этикетировочные машины МГУТУ: а — двухпозиционный автомат линейного типа; б — карусельный автомат для некруглой тары; в — то же для пластиковых флаконов; г — 3-позиционный линейный автомат
