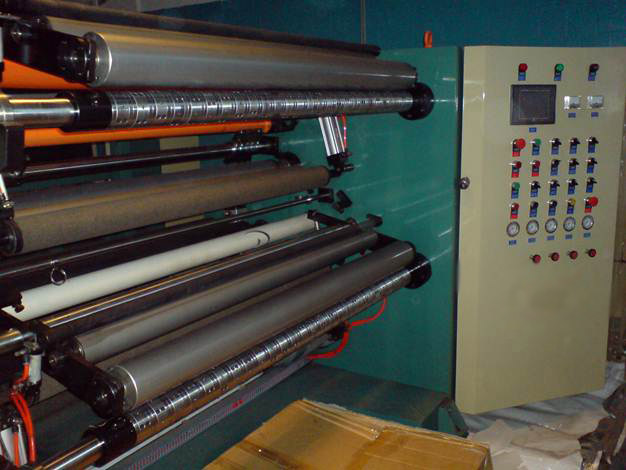

Компьютеризированная скоростная продольно-резательная машина DFQ1600-C3 (бобинорезальная машина - бобинорезка)
Спецификация:
a. Максимальная ширина роля: 1600 мм
b. Ширина (минимальная – максимальная) выходных ролей: 50-1600 мм
c. Используемый материал: Пленка 12 мкм - 250 мкм
d. Бумага 30 – 420 грамм /м2
e. Максимальная скорость: 400 м /мин
f. Скорость резки: 350 м /мин (Зависит от материала)
g. Диаметр роля на размотке: ￠1100 мм
h. Диаметр роля на намотке: 2 ×￠500 мм
i. Мощность основного двигателя: 11 кВт (Japan Mitsubishi)
j. Мощность улитки выдува отрезанной боковой кромки: 1.5 кВт (High-voltage type)
k. Суммарная мощность: 25 кВт
l. Напряжение питания: 3 фазное/ 5 жильное/ переменный ток/ 380В
m. Структура машины: Цельно-литая чугунная платформа (Cast-iron wall board)
n. Габариты: 3500 мм × 3300 мм × 1400 мм (Д×Ш×В)
o. Масса: 5.5 тонн
1、 Главная контрольная система:
A、 PLC система управления (Japan, Mitsubishi FX Series)
B、 Основной контроллер - Taiwan EV
2、 Функции контроля: Автоматическая регулировка скорости, подсчет метража и автоматическая остановка после заданного метража, автоматический счетчик диаметра роля, контроль натяжения на размотке, контроль кромки полотна
3、 Размотка:
A、 Вал размотки: 3″Пневмовал, на 152 мм втулку – используются переходники.
B、 Натяжение на размотке: 480N.M воздушные фрикционные тормоза с автоматическим контролем (Air friction brake control automatically - France Kortis)
C、 Автоматическое устройство подъема роля с гидравлическим механизмом
3. Намотка:
Валы намотки: 2×3″ (76 мм) Пневмовалы
Контроль натяжения: 2×5.5 кВт vector frequency change motor
(Taper control)
4. Система равнения края на размотке (LPC) Диапазон регулировки = 120 мм, Точность ±0.5 мм （Taiwan）
5. Типы резки:
Лезвийные ножи: с активным 1×1 алюминиевым роликом для заточки (HV700).
Дисковые ножи: 20 штук
6. Контрвал: твёрдый сплав HV700.
7. Система равнения края полотна: S -типа
8. Система прижимного вала: пневматическая с постоянным давлением, с импортной системой пневматики и регулировки давления.
9. Электрические компоненты низкого напряжения: Korea LG
10. Валы и подшипники: C3 grade ( подшипники) (China)
11. Системы передачи усилий: Круглые ремни и плоские ремни (Circular timing belt and flat-belt)
12. Пневматика известных китайских брендов
