Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка

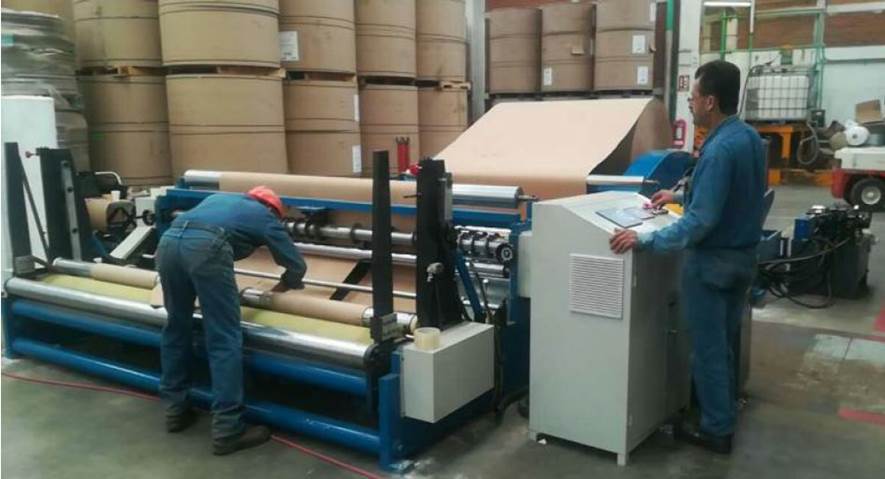

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 1.

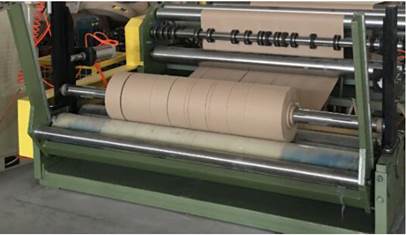

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 2.



Бобинорезка для крафт-бумаги предназначена для перемотки и резки на роли бумаг и картона от 60-80 до 600 грамм/метр2 таких как белая мелованная бумага, крафт-бумага, гофрокартон, бумаги с покрытиями и все виды упаковочной бумаги.

Бобинорезка имеет продуманный дизайн, хорошую производительность, стабильность работы, простоту в эксплуатации и высокую скорость работы. Бобинорезальная машина находит свое применение как в упаковочной и полиграфической отраслях, так и в производстве для изготовления тубе для намотки салфеток, туалетоной бумаги и тканей.



Технические характеристики бобинорезальной машины для крафт-бумаги:

Модель бобинорезки

Craft-1200

Craft-1600-S

Craft-1600-M

Craft-1600

Craft-1800

Craft-2000

Craft-2200

Craft-2500

Ширина роля на размотке максимальный

1200 мм

1600 мм

1600 мм

1600 мм

1800 мм

2000 мм

2200 мм

2500 мм

Диаметр роля на размотке максимальный

1350 мм

1300 мм

1500 мм

1350 мм

(опция до 1500 мм)

1500 мм

1800 мм

Диаметр роля на намотке максимальный

1300 мм

800 мм

1000 мм

1300 мм

1400 мм

Минимальная ширина реза бумаги

от 40 мм

от 40 мм

от 40 мм

от 40 мм

Стандартные диаметры размоточной и намоточных втулок

76 мм (опционально другие диаметры)

Скорость резки бобинорезки

до 200 м/мин

до 150 м/мин

Плотность бумаги и картона

80-600 грамм/м2

60-600 грамм/м2

80-600 грамм/м2







Потребляемая мощность бобинорезки

9.7 кВт

7.7 кВт

9.7 кВт

14.5 кВт

18 кВт

20 кВт

24 кВт

Габаритные размеры бобинорезки

2500*1400*

1500 мм

3000*2600*

1500 мм

5800*2300*

1400 мм

2700*1800*

1500 мм

3000*2000*

1500 мм

8000*3200*

1500 мм

10000*3500*

1500 мм

10000*4000*

1500 мм

Вес бобинорезки

3500 кг

2000 кг

3000 кг

3800 кг

4000 кг

4300 кг

4500 кг

5500 кг



Подробное видео работы бобинорезки серии Craft смотрите на нашем YouTube канале:

https://youtu.be/gJUYCDvPHfg,    https://youtu.be/tBnRAaUrbeA,   https://youtu.be/FHjmtAebpgQ



Основные преимущества бобинорезок серии Craft

·         Безосная система крепления вала на размотке с пневматической тормозной муфтой. Легкая система загрузки новых ролей.

·         Для облегчения загрузки тяжелых ролей на размотке установлена система пневматического подъема роля.

·         Пневматическое крепление роля на намоточных валах.

·         Автоматическое разделение нарезанных ролей между собой, обеспечивая ровность и жесткость намотки.

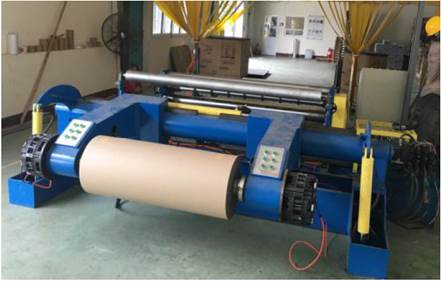

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 3.



Основные механические составляющие бобинорезальной машины – бобинорезки:

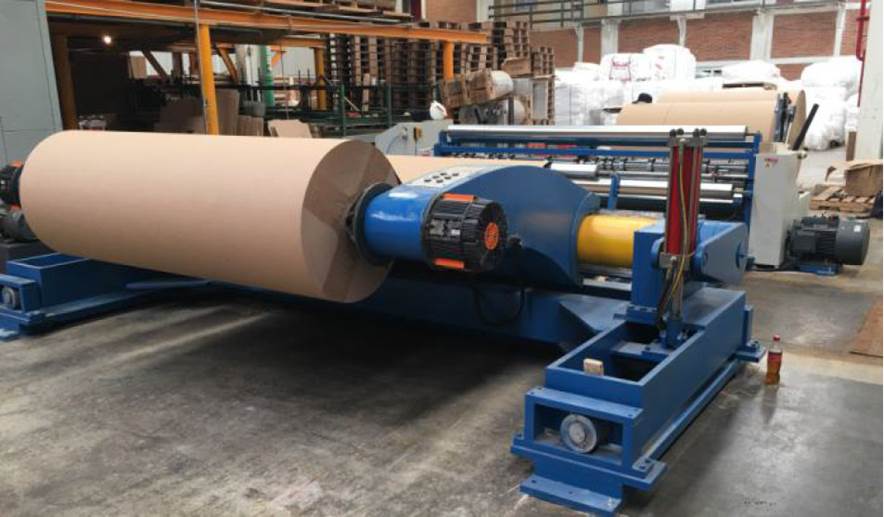

1.    Узел Размотки бобинорезки:

Гидравлическая система подъема роля вала на размотке

·         Автоматический держатель разматываемого роля

·         Простота в эксплуатации, безопасность и экономность в работе

·         Многоточечная система пневматического торможения

·         Стабилизированное натяжение материала на размотке

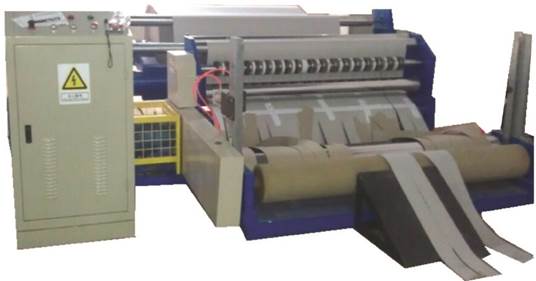

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 4.



2. Секция продольно резки с дисковыми ножами бобинорезки:

·         до 22 штук дисковых ножей

·         Точный двигатель для автоматической регулировки дисковых ножей

·         Высокая точность резки

·         Стабильная точность резки

·         Простота в эксплуатации

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 5.



3 Система намотки полотна бобинорезки:

·         Один роль на намотке

·         Низкая нагрузка

·         Простота в эксплуатации



Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 6.





  • Гладкая и плотная намотка
  • Автоматическое разделение каждого рулона
  • Пневматичекское крепление роля на валу





Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 7.

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 8.



Упорный вал для перемотанных ролей (опция)

·         Безопасность для погрузки перемотанных ролики

·         Тихая работа

·         Экономия времени на разгрузку намотанных ролей

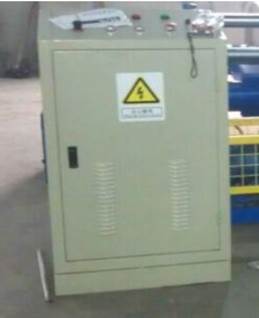

Отдельная стойка управления бобинорезкой:

·         Пульт управления с микроконтроллером

·         Сенсорный экран управления бобинорезкой

·         Управление скоростью перемотки (частотным преобразователем)

Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 9.



Бобинорезальная машина для резки крафт-бумаги серии Craft - бобинорезка. Фотография 10.


Старая версия описания бобинорезки серии Craft читайте здесь …


Подробнее по бобинорезке Craft-1600-S читайте здесь ...
