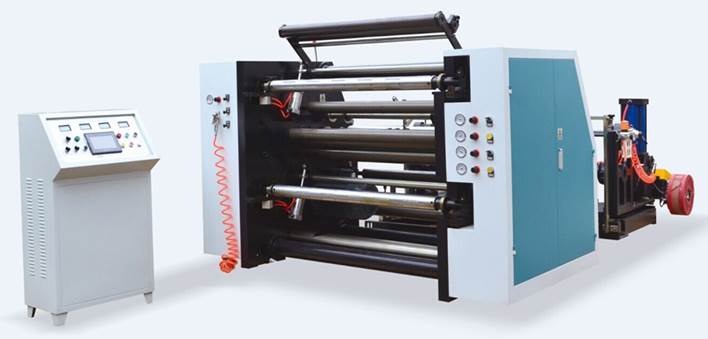

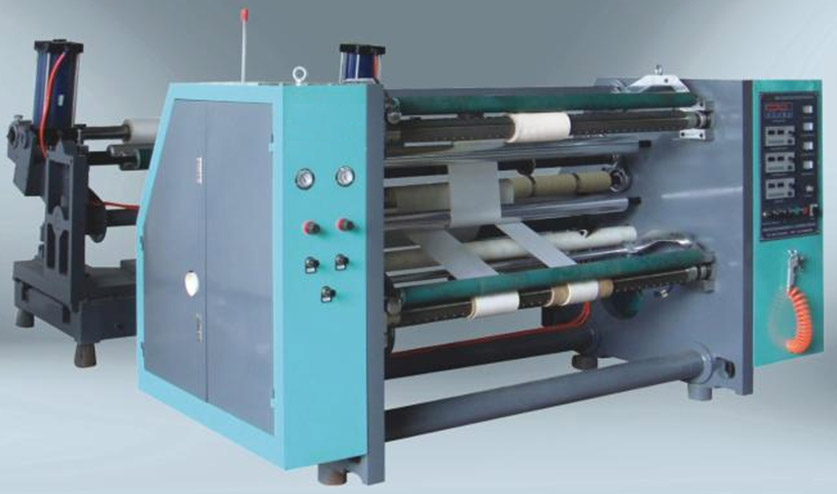

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S



Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S.Фотография -1



Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S.Фотография -2

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S.Фотография -3

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -4

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -5



Назначение бобинорезки серии NW-S:

Бобинорезальная машина серии NW-S предназначена для продольной резки и намотки большого количества различных материалов таких как бумага (плотностью 20 грамм/м2 - 400 грамм/м2 (зависит от особенностей картона)), целлофана, бумага с водяными знаками, двухсторонний скотч, ПВХ пленка, тканные материалы, нетканные материалы, полиэтилен (PE), ориентированный полипропилен (OPP), PET, пленки, алюминиевая и медная фольга и многое другое.



Особенности построения и характеристики бобинорезки NW-S:

1.     В этой бобинорезальной машине используется система автоматического натяжения полотна.

2.     С помощью частотного преобразователя регулируется скорость резки перемотки материаластабильность задания скорости и ускорения.

3.     На бобинорезке есть функции автоматического подсчета перемотанного материала, автоматического звукового информирования об окончании работы и другие функции.

4.     Намоточные валы бобинорезки A и B имеют пневматический способ зажима материала (втулок с материалом), легкую установку втулок и снятие намотанных ролей.

5.     На размотке полотна установлена система автоматического равнения полотна с оптическим датчиком, упрощающая резку различных материалов на бобинорезальной машине.

6.     Бобинорезка оснащена системой выдувки отрезанной кромки с помощью вентилятора типа улитка.

7.     Вал на размотке бобинорезки имеет пневматический способ зажима материала (втулок с материалом), легкую установку роля разматываемого материала.



Технические характеристики бобинорезальной машины NW-S:

 Модель

NW-1100S

NW-1300S

NW-1600S

Максимальная ширина роля

на размотке

1100mm

1300mm

1600mm

Максимальный диаметр роля

на размотке

1400 мм

Минимальная ширина роля

на намотке

20 мм

Максимальный диаметр роля

на намотке

550 мм

Максимальная скорость перемотки

200 м/мин

Точность резки

±0.2 мм

Валы на размотке и намотке

под втулку 76 мм (3 дюйма)

Общая потребляющая мощность

12 кВт

12.8 кВт

16 кВт

Напряжение питания

380 В / 50 Гц / трехфазное

Вес (около)

3000 кг

3200 кг

3800 кг

Габаритные размеры бобинорезки

(Д×Ш×В )(мм)

3000×2200×1600

3000×2400×1600

3000×2700×1600

(Возможно изготовление бобинорезальных машин NW-S и под другие ширины материала)

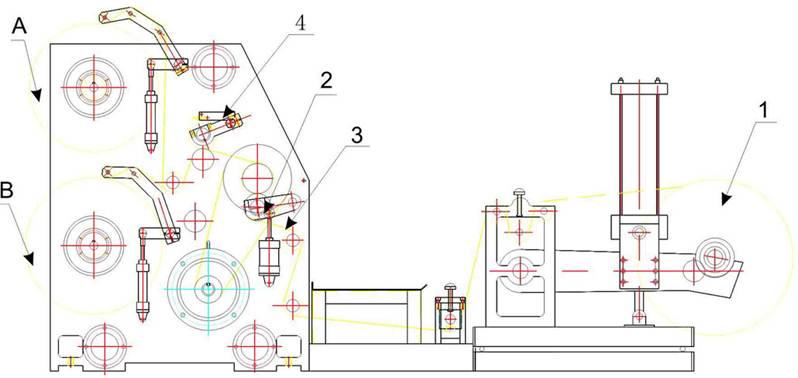

Схема построения бобинорезальной машины NW-S

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -6


Основные виды бобинорезальной машины NW-S:

1.      Контроль равнения края полотна : Оптический датчик производства Тайвань

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -7

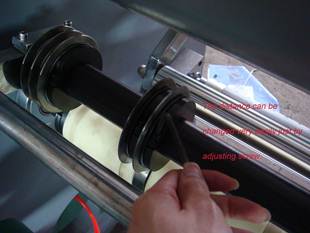

2.       Система резки: бобинорезка может резать двумя системами резки в зависимости от материала

( Лезвиями и Дисковыми ножами) расстояние между ножами меняется в зависимости от задач.

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -8

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -9

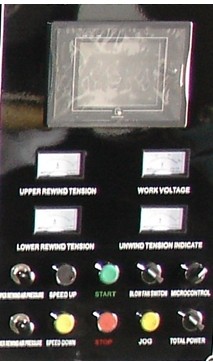

3.      Система управления - PLC Mitsubish

( система автоматического натяжения материала и подсчет метража и другие функции )

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -10

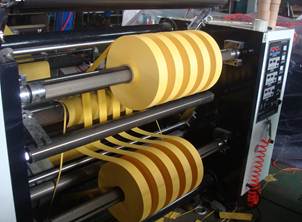

4.      Простая для оператора система разгрузки намотанных ролей

( одна сторона вала постоянно закреплена на машине, удобная работа )

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -11

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -12

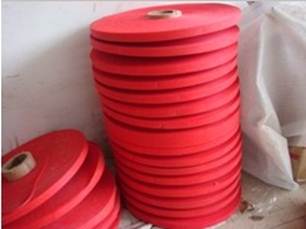

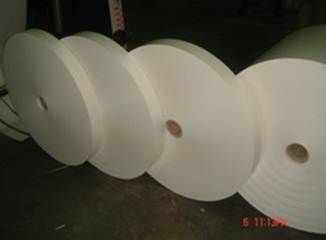

5.      Образцы материалов, нарезанных на бобинорезке NW-S

 Бумага

Запечатанная пленка

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -13

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -14





Бумажные этикетки

Роли нетканного материала

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -15

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -16





Роли бумаги

Пленка

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -17

Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -18



Подробное видео работы бобинорезки серии NW-S

смотрите здесь: https://youtu.be/gJF8vt8noWw



Бобинорезальная машина для резки нетканных, тканных и других материалов NW-S. Фотография -19
