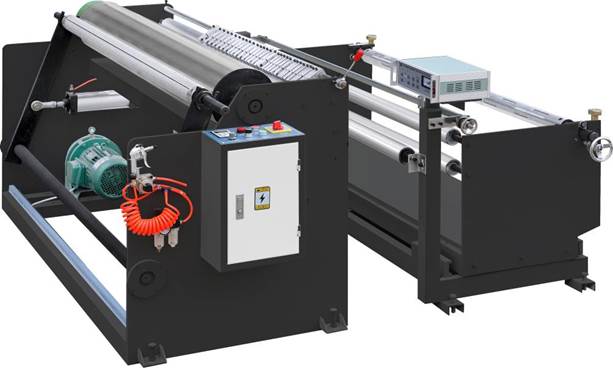

Бобинорезальная машина для резки спанбонда
и других нетканных материалов шириной до 1800 мм
Бобинорезальная машина DK-1800-Spun предназначена для нарезки спанбонда и других нетканных материалов с шириной роля до 1800 мм и диаметром до 1000 мм на роли разной шириныи разного диаметра.
Минимальная ширина резки 20 мм. В комплекте идет 30 лезвийных ножей с держателями.
Машина снабжена Системами контроля и равнения полотна на размотке и натяжения полотна.
Порядок работы: нарезка картонных втулок под необходимую ширину намотки, надевание нарезанных картонных втулок на вал намоткиe с пневмозажимом, на бобинорезке материал разматывается с кравнением полотна по краю и с заданным на контроллере натяжением. Далее на бобинорезке он нарезается на заданные ширины и наматывается на намоточный вал. Далее намотанный материал снимается на втулках с вала намотки.
Основные технические характеристики бобинорезальной машины
для резки спанбонда и других нетканных материалов
|
QD-1800-Spun |
|
|
|
Ширина роля на размотке |
25-1800 мм |
|
|
Скорость резки |
до 80 м/мин |
|
|
Ширина реза минимальная |
20 мм |
|
|
Диаметр роля на размотке / намотке |
до 1000 мм |
|
|
Вал на размотке бобинорезки |
под втулки 76 мм (3”) |
|
|
Электропитание бобинорезки |
220 В, 50 Гц, 3кВт |
|
|
Габаритные размеры |
2400 * 1800 * 950 мм |
|
|
Вес бобинорезки |
650 кг |
Видео работы и настройки бобинорезки для резки на роли спанбонда и других нетканных материалов :

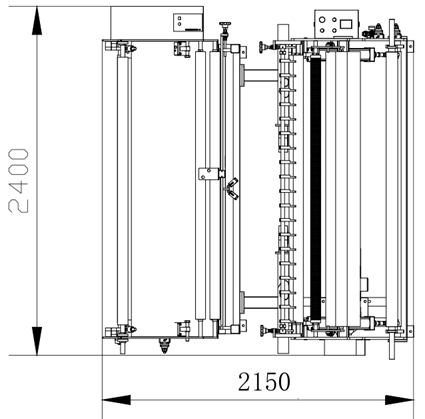

Схема бобинорезальной машины
для резки спанбонда и других нетканных материалов
Основные фотографии бобинорезальной машины
для резки спандбонда и других нетканных материалов
|

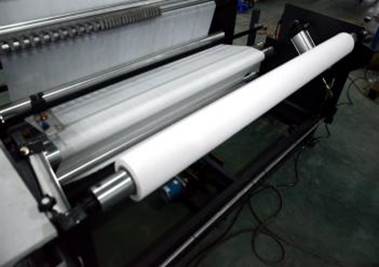

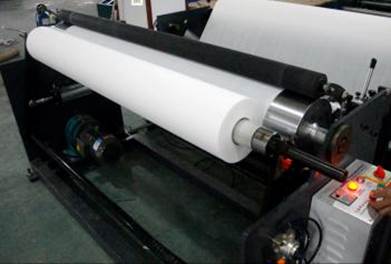

Система размотки полотна |

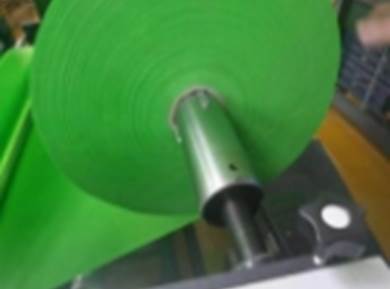

Система намотки полотна |
|
|
|
|

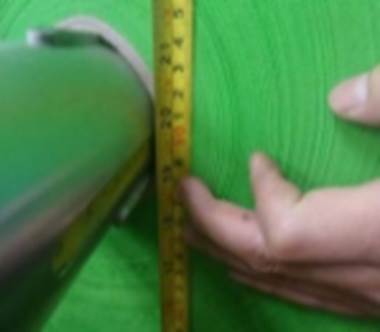

Диаметр роля на размотке до 1000 мм |

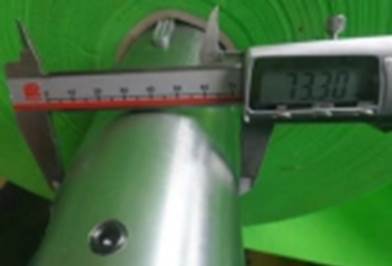

Внутренний диаметр втулок на размотке 76 мм (3 “ ) |
|
|
|
|
|
|
|
|
|
|

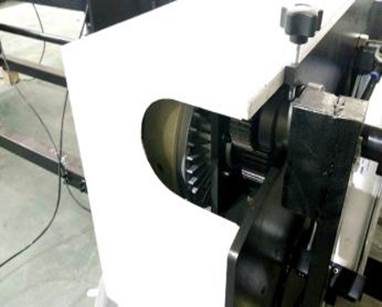

Электромагнитная тормозная муфта на размотке полотна в бобинорезке |

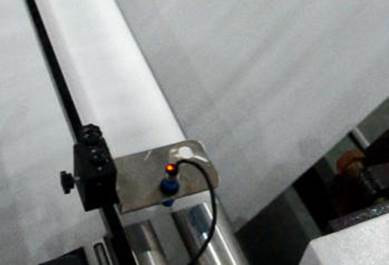

Система контроля и равнения края полотна на размотке бобинорезальной машины |
|
|
|
|

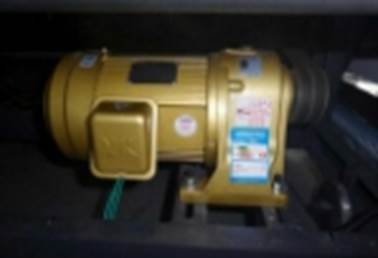

Основной мотор бобинорезки |
Система держателей лезвийных ножей с контр-валом с прорезями на бобинорезке |
|
|
|
>
