Бобинорезальная машина DK-550
Автоматический продольно-резательный станок - бобинорезальная машина DK-550 предназначен для разрезания самоклеющейся бумаги. Он имеет такие функциональные возможности, как счетчик промотанных этикеток, установка количества перематываемых этикеток с автоматической остановкой после перемотки и фотоэлектрический диод для контроля края полотна.
|
Основные технические параметры: DK-550
Скорость резания: 100 м/мин Максимальная ширина полотна: 550 мм Максимальный диаметр подачи: 700 мм Максимальный диаметр намотки рулонов: 600 мм Точность резания: 0,2 мм Общая потребляемая мощность: 1.5 кВт Общие размеры: 1,4 (Д) х 1,0 (Ш) х 1,5 (В) м Вес: около 700 кг
|
|
|
Видео работы скоростной бобинорезальной машины DK-550:
Бобинорезальные машины серии DK-550 состоят из четырех основных узлов:
- узел размотки, состоящий из вала размотки с механическим или пневматическим зажимом роля материала, и системы валов выравнивания-натяжения полотна;
- система автоматического равнения края полотна
- узел резки, состоящий из верхнего вала с дисковыми или лезвийными ножами и нижнего вала с прорезями под лезвия или штанги с дисковыми ножами;
- узел контроля и подсчета продукции резки по количеству (этикеток) или метражу;
- узел намотки, состоящий из двух наматывающих валов с пневматической или механической системами зажима материала;
- система удаления боковой кромки (обычно вытяжка в форме улитки).
Бобинорезальные машины выполняют такие функции как: работа по заданному метражу; работа по количеству этикеток; удаление отходов резки вытяжной системой. В среднем, ширина разматываемого роля варьируется от 250 до 1600 мм. Скорость резки колеблется от 50 до 450 м/мин.
|
|
Схема строения узкорулонной продольно-резальной машины (бобинорезки) серии DK: 1-разматываемый роль; 2-система равнения листа; 3- режущие диски(или лезвия); 4-валы намотки разрезанного полотна; 5-пульт управления 6-датчики края полотна; 7-датчик счета этикеток. |
|

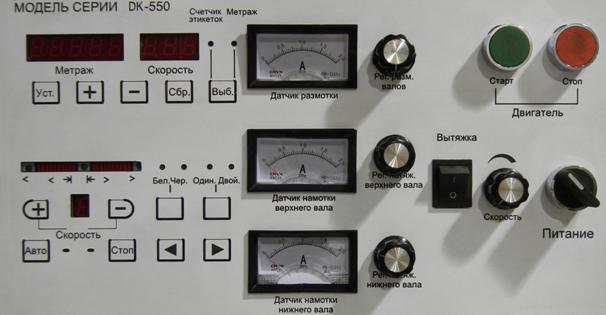

Пульт управления DK-550 |
|||||||||||
|
|
Индикатор показания счетчика |
Индикатор показания скорости |
Индикатор режима работы счетчика (метраж/этикетка) |
Датчик размотки |
Регулировка валов размотки |
Кнопки «старт и стоп» главного привода |
|
||||
|
Кнопки «+ и -» для задачи количества необходимых этикеток или метража |
|
|
|||||||||
|
Кнопка сброса счетчика |
Регулировка скорости |
||||||||||
|
Кнопки регулировки скорости |
Кнопка включения питания |
||||||||||
|
Многофункциональные кнопки управления (в том числе равнения полотна) |
Кнопка включения вытяжки |
||||||||||
|
|
Кнопки переключения режима работы датчика подсчета этикеток |
Кнопка переключения режима работы датчика равнения края полотна |
Датчик намотки верхнего вала |
Датчик намотки нижнего вала |
Регулировки натяжения нижнего и верхнего вала |
|
|||||
Фотографии DK-550 с лезвийными ножами и электромагнитными тормозными муфтами...
