Автоматический продольно-резательный станок -
бобинорезальная машина DK-320 / DK-450 / DK-520
Бобинорезальная машина DK-320 / DK-450 / DK-520 предназначена для нарезки материалов с роля на роли меньшех ширин и диаметров. Бобинорезка выполняет такие функции, как счетчик промотанных этикеток, установка количества перематываемых этикеток с автоматической остановкой после перемотки и фотоэлектрический диод для контроля края полотна.
|
Основные технические параметры: DK-320/ DK-450/ DK-520
Скорость резания: 60 м/мин Максимальная ширина полотна: 320 мм / 450 мм / 520 мм Максимальный диаметр подачи: 500 мм Максимальный диаметр намотки рулонов: 480 мм Точность резания: 0,5 мм Напряжение источника питания: 220 В±10% Общая потребляемая мощность: 1 кВт Общие размеры: 1,1 (Д) х 0,9 (Ш) х 1,3 (В) м Вес: около 400 кг
|
|
|
Видео работы бобинорезальной машины DK-320, DK-450:
Резка дисковым ножом алюминиевой фольги на DK-320 : https://youtu.be/bwJReLaXJ48
Видео работы узкорулонной бобинорезальной машины DK-320
в комплектации с электромагнитными муфтами :
|
Дисковыми ножами : |
|
|
Лезвийными ножами : |
|
ПОДРОБНЫЕ фотографии узкорулонной бобинорезальной машины FQ-320 смотрите здесь …
ПОДРОБНЫЕ фотографии узкорулонной бобинорезальной машины DK-450 в комплектации с электромагнитными муфтамисмотрите здесь …
ПОДРОБНЫЕ фотографии узкорулонной бобинорезальной машины DK-450
в комплектации с электромагнитными муфтами и размоткой ролей диаметром до 750 ммсмотрите здесь …
Бобинорезальные машины серии DK состоят из четырех основных узлов:
- узел размотки, состоящий из вала размотки с механическим или пневматическим зажимом роля материала, и системы валов выравнивания-натяжения полотна;
- система автоматического равнения края полотна
- узел резки, состоящий из верхнего вала с дисковыми или лезвийными ножами и нижнего вала с прорезями под лезвия или штанги с дисковыми ножами;
- узел контроля и подсчета продукции резки по количеству (этикеток) или метражу;
- узел намотки, состоящий из двух наматывающих валов с пневматической или механической системами зажима материала;
- система удаления боковой кромки (обычно вытяжка в форме улитки).
Бобинорезальные машины выполняют такие функции как: работа по заданному метражу; работа по количеству этикеток; удаление отходов резки вытяжной системой. В среднем, ширина разматываемого роля варьируется от 250 до 1600 мм. Скорость резки колеблется от 50 до 450 м/мин.
|
|
Схема строения узкорулонной продольно-резальной машины (бобинорезки) серии DK: 1-разматываемый роль; 2-система равнения листа; 3- режущие диски(или лезвия); 4-валы намотки разрезанного полотна; 5-пульт управления 6-датчики края полотна; 7-датчик счета этикеток. |

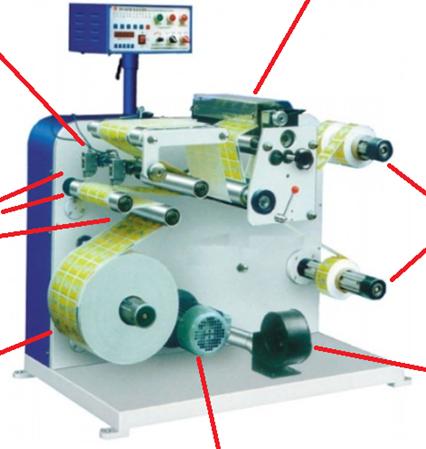

Конструкция бобинорезок DK-320 / DK-450 / DK-520
|
|
Пульт управления |
Узел резки |
|
|
Система автоматического равнения края полотна |
Основной мотор |
|
|
|
Системы валов натяжения полотна |
|
||
|
Валы намотки разрезанного полотна |
|||
|
Разматываемый роль |
Вытяжка обрезного края |
||

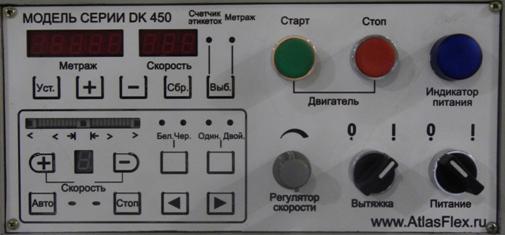

Подробнее рассмотрим Пульт управления Продольно-резальных машин (бобинорезки) DK -320 и DK-450 |
|||||||
|
Показание счетчика |
Показания скорости |
Кнопка переключения режима счета (метраж-этикетка) |
|
|
|||
|
|
|
Кнопки старт и стоп |
|||||
|
Включение питания |
|||||||
|
Секция управления выравнивания полотна |
Включение вытяжки |
Регулятор скорости |
|||||
Фотографии бобинорезки FQ-320 с дисковыми ножами и фрикционными тормозными муфтами...
Фотографии DK-450 с дисковыми ножами и электромагнитными тормозными муфтами...
Предложение на бобинорезки FQ-320 - FQ-420 ...
Подробные фотографии узкорулонной бобинорезки FQ-серии: фотографии 1, фотографии 2
Сравнение Конструкций нескольких бобинорезок
|
DK-320 |
DK-450 |
DK-550 |
DK-600/800 |
WFQ-1300 / 1600 |
||||||
|
Устройство контроля натяжения полотна, в зависимости от типа тормозов системы натяжения делятся на: систему натяжения с фрикционными муфтами и систему натяжения с электромагнитными муфтами |
||||||||||
|
|
|
|
|
|
||||||
|

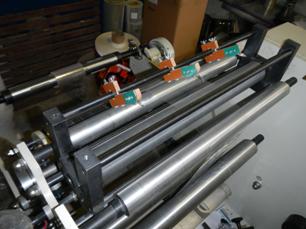

Узел резки состоит из двух штанг, на верхней штанге располагаются дисковые ножи или лезвия для резки пленочных материалов, на нижней располагается контр вал с прорезями под лезвия или набор контр.ножей для дисковых ножей |
||||||||||
|
|
|
|
||||||||
|
|
| и
|
||||||||
|
Устройство равнения полотна и контрольно-счетное устройство со столом для склейки полотна в бобинорезках серии DK и LFQ. Датчик контроля прохождения листа (фотодатчик) имеет ручку настройки чувствительности, в зависимости от выставленной полярности светодиод датчика горит когда видит необходимую область. Датчик подсчета имеет кнопки + и – для настройки работы. |
||||||||||
|
|
|
|
|
|
||||||
|
Система намотки состоящая из двух пневмо-расширители на которые наматываются разрезанные полотна в шахматном порядке. |
||||||||||
|
|
|
|
|
|
||||||
|

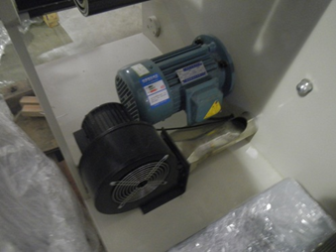

Устройство вытяжки обрезного края |
||||||||||
|
|
|
|
||||||||
