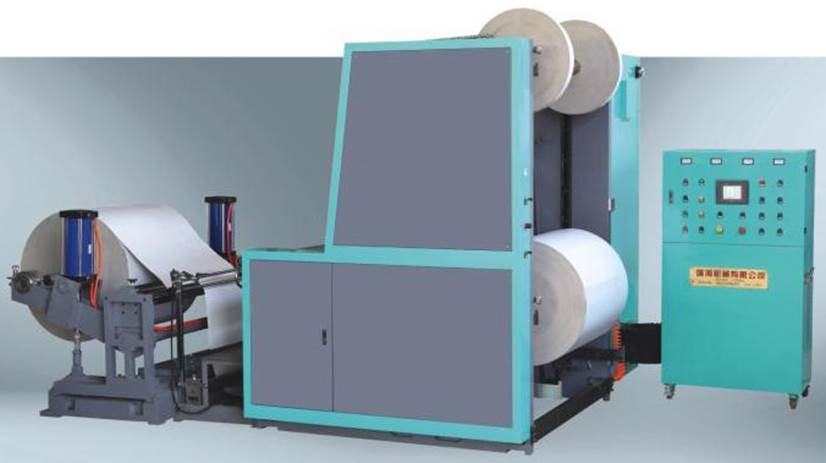

Бобинорезальная машина WFQ-Z - скоростная бобинорезка



Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 1

Бобинорезальная машина серии WFQ-Z предназначена для продольной нарезки и перемотки различных рулонных материалов таких как бумага и картон(50-600 г/м.кв.), самоклейки, кашировнной фольги, алюминиевой фольги, ПВХ и другие пленки и пластики и другие материалы.

http://www.flexomachines.ru/dk.files/bobinorezka-wzfq-a.files/image003.jpg

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 2



Особенности бобинорезальных машин серии WFQ-Z :

1.    Эта бобинорезальная машина использует три синхонизированых мотора для контроля, автоматического натяжения и центрирования поверхности.

2.    Инвертер, используемый в машине контролирует скорость и стабильность работы.

3.    Имеет функции намотки заданной длины, автоматического останова и т.д.

4.    Бобинорезальная машина оснащена 2-мя пневматическими валами намотки, упрощающих процедуру снятия-установки.

5.    Бобинорезка оснащена фотоэлетрическим элементом коррекции на размотке роля.

6.    Бобинорезка оснащена автоматическим выдувом обрезков, образующихся при резе кромки дисковым ножом.

7.    Загрузка материала в бобинорезку при помощи пневматического подъемного устройства.



Основные параметры бобинорезальных машин серии WFQ-Z :

Model

WFQ-Z-1100

WFQ-Z-1300

WFQ-Z-1600

Ширина роля максимальная

1100 мм

1300 мм

1600 мм

Диаметр роля на размотке максимальный

1400 мм

Ширина реза минимальная

30 мм

Диаметр роля на намотке максимальный

850 мм

Скорость максимальная

200 м/мин

Точность резки

±0.2 мм

Потребляемая мощность

11 кВт

13 кВт

15 кВт

Электропитание бобинорезки

380 В / 50 Гц

Вес бобинорезки

3000 кг

3200 кг

3500 кг

Габаритные размеры бобинорезки (Д*Ш*В), мм

3000×2200×1600

3000×2400×1600

3000×2700×1600



Основные механические составляющие бобинорезальной машины – бобинорезки:

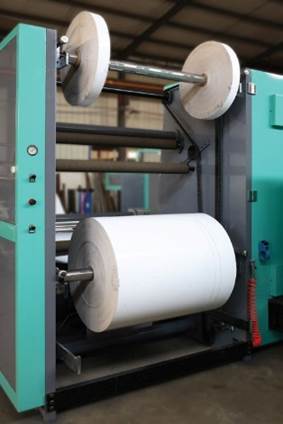

1. Узел Размотки бобинорезки

1.1 Литая станина

1.2 Бобинорезка оснащена пневматической подъемной системой (Тайвань)

1.3 20 кг электромагнитная муфта, контролирующая натяжение на размотке

1.4 С пневматическим валами 3” and 6”

1.5 Направляющие ролики: аллюминевые направляющие ролики (90×1150мм)

1.6 При установки базисного  материала возможна ручная настройка – лево-право

1.7 Оптический электродатчик корректирует работу машины (контроль края полотна) с точностью: ±2 mm (Опционно)

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 4

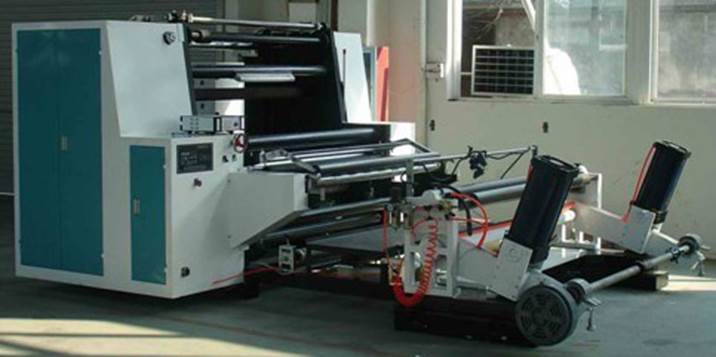

2. Основная бобинорезальная машина

  Литая высококачественная станина

2.1 Привод и передача

  Оснащена мотором с инвертером и мотором с редуктором

  Инвертер (Mitsubishi, Japan) 5.5kw

  Передаточная структура прямой привод, цепная шестеренка непосредственно со шпинделя двигателя

  Направляющие ролики: аллюминевые направляющие ролики:120×1150mm

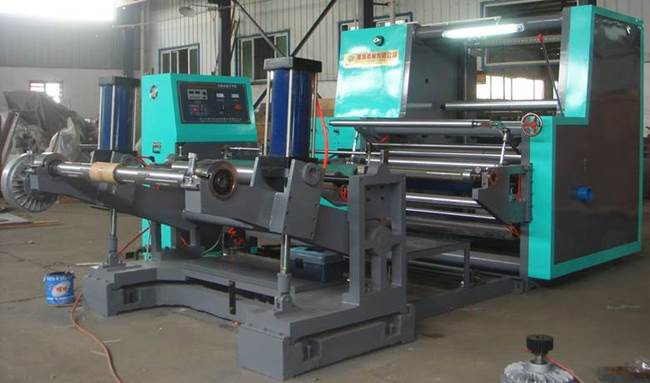

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 5

2.2 Натяжное устройство бобинорезальной машины:

    Структура системы натяжения бобинорезальной машины: активная протяжка с натяжением полотна

    Натяжение полотна в бобинорезке контролируется цилиндром: 63×30 мм

    Натяжной прижимной вал в бобинорезке: резиновый вал (120×1150 мм)

    Опорный натяжной вал в бобинорезке: хромированный стальной вал (150×1150 мм)

    Способ натяжения в бобинорезке: главный передающий вал получает усилие от главного мотора и передает усилие на активный натяжной вал

 2.3 Система продольной резки в бобинорезальной машине:

    Дисковые ножи

    Вал, на котором установлены дисковые ножи: пустой стальной вал

    Верхние дисковые ножи: положение свободно регулируются.

    Вал, на котором установлены нижние контр-ножи стальной вал

    Нижние контр-ножи: могут регулироваться с торца вала

    Точность продольной резки: ±0.2 мм

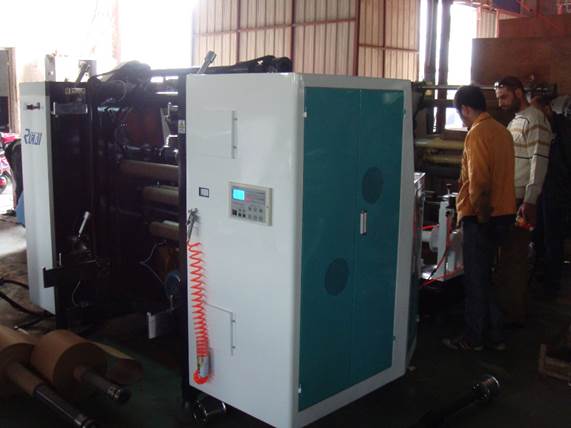

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 6



3 Система намотки полотна бобинорезальной машины:

    Основные особенности : два вала намотки с пневматическим зажимом втулок (возможна намотка на один вал)

    Два вала намотки с пневматическим зажимом втулок (74 мм × 1150 мм)

    Способ передачи усилия на валы намотки бобинорезки: шестерни

    Максимальный диаметр роля на намотке бобинорезки: 800 мм

    Способ подачи давления воздуха: с торца вала намотки



4 Система удаления отрезанной кромки полотна из бобинорезки

   Способ удаления кромки: с помощью выдувного вентилятора типа «Улитка»

   Основной мотор выдувного вентилятора бобинорезки: трехфазный мотор 1.5 кВт

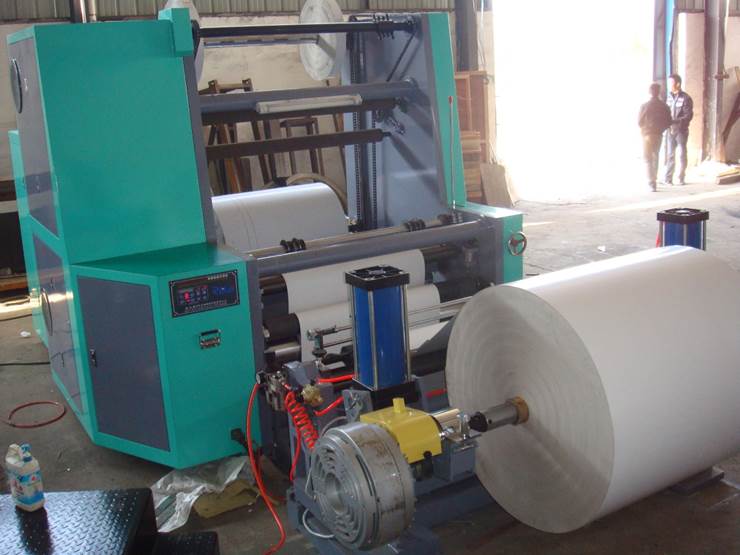

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 7

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 8



5 Система управления бобинорезальной машиной: встроенный микрокомпьютер

  Система управления состоит из управления главным мотором, системой натяжения полотна и других систем

  Система управления главным двигателем: включает в себя системы управления главным мотором и основной блок управления

  Система контроля натяжения полотна в бобинорезке: на размотке, на намотке и скорость

  Включает в себя систему подсчета длины порезанного материала, остановка машины с звуковым оповещением с автоматической системой остановки по заданной длине нарезанных ролей.

- старый вариант бобинорезки выложен здесь ...



6 Электропитание бобинорезальной машины: треъфазное питание 380 В / 50 Гц с четыремя проводами в проводке

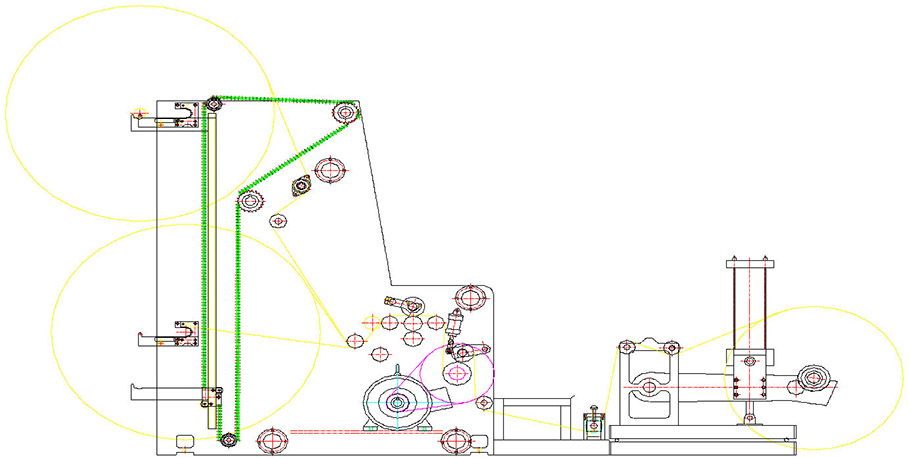

Схема построения бобинорезальной машины:

Бобинорезальная машина DK-W - скоростная бобинорезка, фотография 9



Видео работы бобинорезальной машины смотрите
здесь ... ,
здесь ... и здесь ...


Похожая модель бобинорезки серии DKQ здесь ...
