Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 20 – 120 мм, толщина стенки до 4 мм










Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 20 – 120 мм, толщина стенки до 4 мм



Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 20 – 120 мм - 1

Функции и особенности построения машины для навивки и нарезки туб, втулок и шпуль:


1. Широкий диапазон диаметров шпулей (от 20 мм до 120 мм) позволяет навивать на машине втулки, шпули и тубы для очень большого перечня задач.

2. Высокая точность навивки туб.
3. Автоматическая система резки туб сразу несколькими ножами обеспечивает безостановочный процесса их навивки и резки (смотрите видео работы машины).

4. Легкая смена длины и диаметра нарезаемых туб (смена инструмента для задания параметров туб).

5. В процессе навивки тубы не нагреваются и не смачиваются, что облегчает использование готовых туб сразу после навивки и резки.

6. Все части машины для навивки туб хорошо между собой подобраны, что обеспечивает стабильность работы и отсутствие трясок машины даже на максимальных скоростях.

Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 20 – 120 мм -2

Основные технические характеристики машины для навивки и нарезки туб, втулок и шпуль:

1.     Скорость нарезки туб: 3-20 м/мин.

2. Диаметр туб: от 20 мм до 120 мм (выбор диаметров туб за покупателем)

3. Толщина стенки туб: от 0.8 мм до 4 мм (задается пользователем)

4. Количество одновременно наматываемых слоев: 3-8 слоев

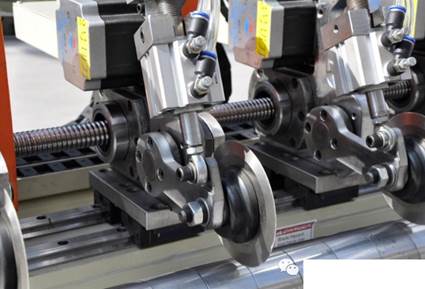

5. Система резки туб: 8 ножей с пневматическим прижимом в зоне реза.

6. Система промазки клеем: одно – двухсторонняя.

7. Серво-Система синхронизации намотки и резки туб.

8. Потребляемая мощность станка: 7.5 кВт, 380 В, 3 фазы, 50 Гц

9. Габариты навивной машины для шпулей, втулок и туб (основной рамы): 6300*1700*2000 мм

10. Полный вес машины для навивки и резки туб: 4200 кг

11. Система управления системой навивки и резки туб: контроллер Delta с управлением с цветного сенсорного монитора Weinview. Инвертер для регулировки скорость работы машины Yaskawa (7.5 кВт).

12. Наличие пульта дистанционного управления, Система сборки отрезанных туб, Гидравлический прижим ремня, Электрическая система поворота ремня, Автоматическая остановка при окончании бумаги, Автоматическая подача клея насосом 1.5 кВт, Автоматическая подача смазки, Выбор регулировки натяжения бумажных лент, Возможность установки системы нагрева алюминиевой ленты.

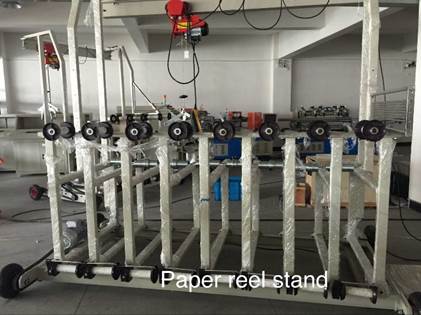

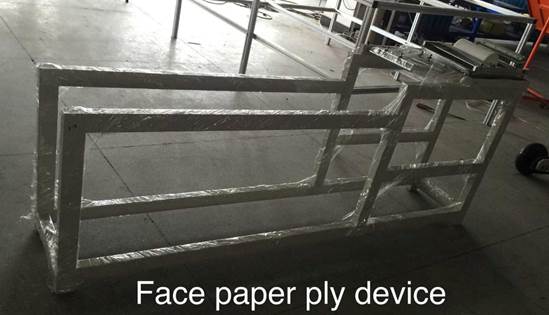

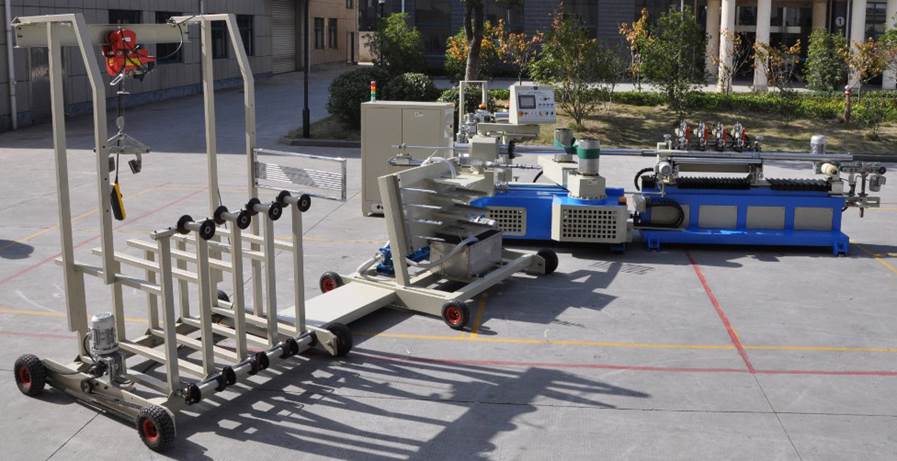

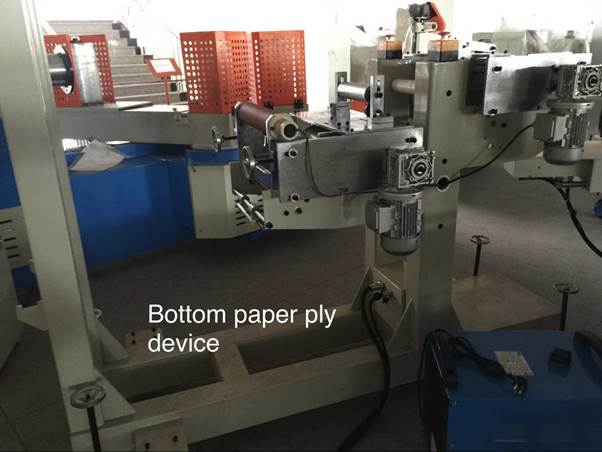

Основные виды машины для навивки и нарезки туб, втулок и шпуль:

3

4

7

6

5



Подробное видео работы машины для навивки туб для туалетной бумаги и салфеток смотрите на нашем канале YouTube здесь:   https://youtu.be/5zH04uUu0wg
