Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 30 – 300 мм, толщина стенки 1-15 мм










Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 30 – 300 мм, толщина стенки 1-15 мм

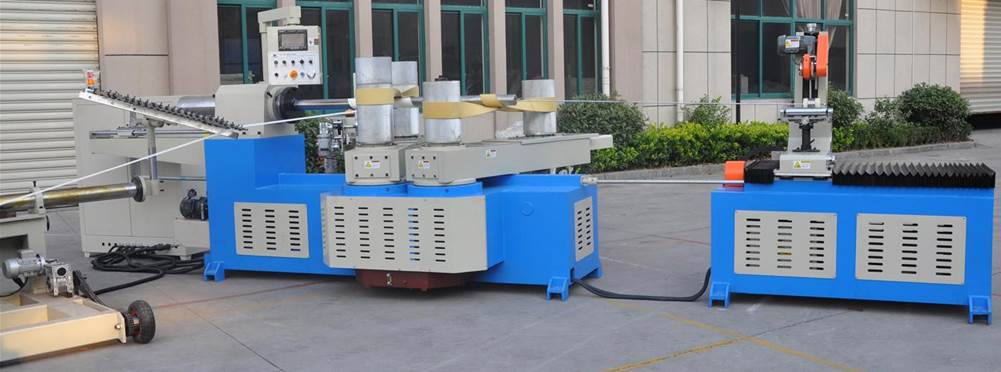

Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 30 – 300 мм, толщина стенки 1-15 мм. Фотография 1.

Функции и особенности построения машины для навивки и нарезки туб, втулок и шпуль:

1. Широкий диапазон диаметров шпулей (от 30 мм до 300 мм) позволяет навивать на машине втулки, шпули и тубы для очень большого перечня задач: картонные (бумажные) втулки для намотки различных материалов, пленочные и стеклотканные втулки, бумажные тубусы, барабаны и консервные банки.

2. Управление работой втулконавивной машины осуществляется с сенсорного экрана с контроллером.

3. Автоматическая система резки туб обеспечивает безостановочный процесса их навивки и резки.

4. Инфракрасный датчик позволяет получать точные длины отрезаемых втулок при разных скоростях ее навивки.

5. Машина останавливается при окончании одной из наматываемых лент.

6. Наличие коробки передач позволяет получать высокий крутящий момент и стабильную скорость работы машины.

7. Все части машины для навивки туб хорошо между собой подобраны, что обеспечивает стабильность работы и отсутствие трясок машины даже на максимальных скоростях.

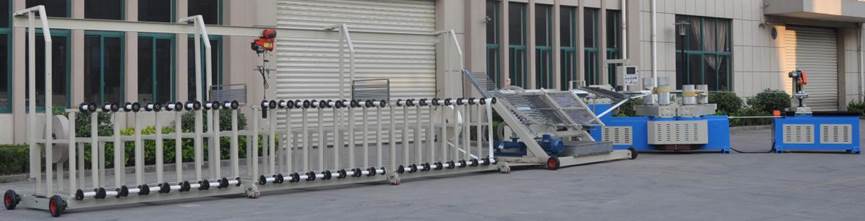

Машина для навивки и нарезки туб, втулок и шпулей и автоматической их нарезки на отрезки - диаметр туб 30 – 300 мм, толщина стенки 1-15 мм. Фотография 2.



Основные технические характеристики машины для навивки и нарезки туб, втулок и шпуль:

1.     Скорость нарезки туб: 3-20 м/мин.

2. Диаметр туб: от 30 мм до 300 мм (выбор диаметров туб за покупателем)

3. Толщина стенки туб: от 1 мм до 15 мм (задается пользователем)

4. Количество одновременно наматываемых слоев: 3-24 слоев

5. Система прижима лент: 4-осевая с двойным ремнем.

6. Система резки туб: 1 нож с пневматическим прижимом в зоне реза.

7. Система промазки клеем: двухсторонняя.

8. Серво-Система синхронизации намотки и резки туб.

9. Система фиксации длины отрезка: инфракрасный датчик.

10. Потребляемая мощность станка: 15 кВт, 380 В, 3 фазы, 50 Гц.

11. Габариты навивной машины для шпулей, втулок и туб (основной рамы): 5750*2000*2300 мм

12. Полный вес машины для навивки и резки туб: 7000 кг

11. Система управления системой навивки и резки туб: контроллер Delta с управлением с цветного сенсорного монитора Weinview. Инвертер для регулировки скорость работы машины Yaskawa (15 кВт).

12. Система сборки отрезанных туб, Гидравлический прижим ремня, Электрическая система поворота ремня, Автоматическая остановка при окончании бумаги, Автоматическая подача клея насосом 3 кВт, Автоматическая подача смазки, Выбор регулировки натяжения бумажных лент.

Подробное видео работы машины для навивки туб для туалетной бумаги и салфеток смотрите на нашем канале YouTube здесь: https://youtu.be/h5H1yUd8Cok
