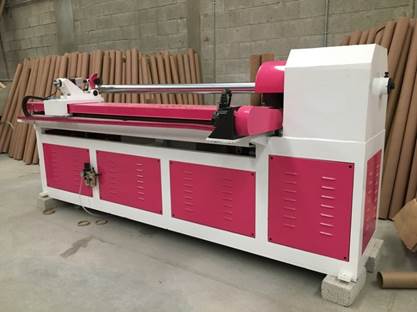

Втулкорезка–1500-servo, Втулкорезка-2000-servo и Втулкорезка–2650-servo –
одноножевая втулкорезка - шпулерезка для втулок, шпуль и картонных барабанов
с автоматической системой управлением и сервоприводом
Шпулерезка –
втулкорезка с максимальной шириной втулки до 1500 мм, 2000 мм и 2650 мм предназначена
для нарезки шпуль - втулок с внутренним диаметром от 25.4 мм до 203 мм на заданную оператором ширину.
Нарезанные втулки предназначены для бобинорезального,
печатного оборудования и другого оборудования.
Нарезка втулок идет в автоматическом режиме: оператор
устанавливает на пульте управления длины нарезки, вручную надевает на опорный
вал втулку, после чего нажимает на педаль. Нарезка шпулей – втулок происходит в
автоматическом режиме.
Подробные технические характеристики Втулкорезка-Servo
|
Характеристика \ Модель |
Втулкорезка-1500-servo |
Втулкорезка-2000-servo |
Втулкорезка-2650-servo |
|
Длина нарезки втулки |
5 – 1500 мм |
5 - 2000 мм |
5 - 2650 мм |
|
Минимальная ширина реза |
5 мм |
||
|
Точность резки |
0.1 мм |
||
|
Скорость перемещения каретки |
300 мм/сек |
||
|
Тип ножей |
Дисковые ножи в наборе 1 нож |
||
|
Толщина шпули максимальная |
1 - 20 мм |
||
|
Внутренний диаметр шпули |
25.4 мм ( 76 мм ) – 203 мм
|
||
|
Скорость вращения вала |
150-1000 обор./мин. |
||
|
Электропитание |
380 В / 50 Гц / 4 кВт |
||
|
Давление пневматики |
0.6 МПа |
||
|
Габариты станка |
2800*1100*1300 мм |
3000*1100*1300 мм |
4100*1100*1300 мм |
|
Вес нетто |
1000 кг |
1200 кг |
1300 кг |
Подробное видео работы Втулкорезка-1500-servo смотрите здесь ...
Подробные фотоографии Втулкорезки-2000-servo смотрите здесь ...
Подробнее по втулкорезке – шпулерезке 1500-servo:
|
Ø Время одного реза всего 0.5 секунд. |
|
Ø Втулкорезка управляется от контроллера фирмы Siemens с сенсорным пультом управления (мониторе), все рабочие параметры задаются и отслеживаются на экране пульта управления. |
|
Ø Трёхпальцевый зажим для крепления втулки. |
|
Ø Машина автоматически останавливается после каждого реза |
|
Ø Дисковым ножом японского производства управляет серво двигатель YASKAWA, что обеспечивает высокое качество и точность реза. |
|
Ø Во втулкорезке установлена система автоматического диагностирования, все возможные ошибки высвечиваются на мониторе. |
|
Ø Система управления втулкорезкой полностью автоматизирована, втулкорезка снабжена шарико-винтовыми парами для передвижения каретки с дисковым ножом, обеспечивая точность позиционирования ножа относительно втулки с точностью 0.01 мм. |
