Бобинорезальная машина WFQ-1500-PVC для резки жесткого ПВХ – бобинорезка










Бобинорезальная машина WFQ-1500-PVC для резки жесткого ПВХ

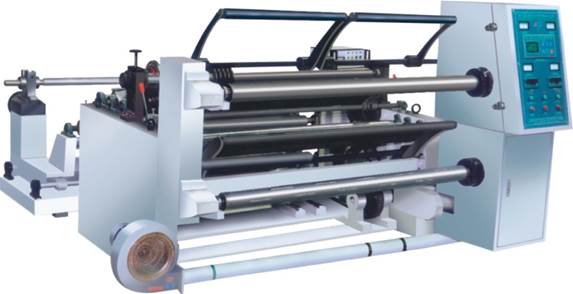

Бобинорезальная машина WFQ-1500-PVC для резки жесткого ПВХ - бобинорезка - первая фотография



Основные технические характеристики бобинорезки WFQ-1500-PVC:

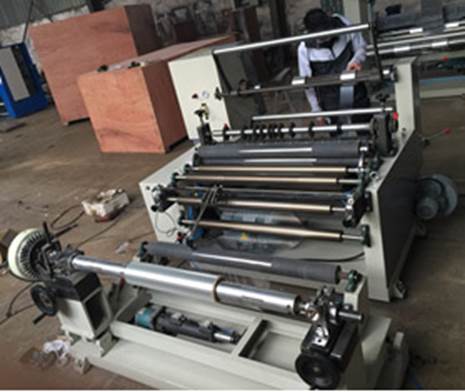

Бобинорезальная машина WFQ-1500-PVC для резки жесткого ПВХ - бобинорезка - вторая фотография

Ширина роля материала на размотке максимальная

1500 мм

Диаметр роля на размотке максимальный

400 мм

Диаметр роля на намотке максимальный

400 мм

Ширина резки минимальная

Дисковый нож: 19 мм

Толщина ПВХ пленки

0.4-0.5 мм

Скорость резки максимальная

260 м/мин

Вес бобинорезки

5800 кг

Габаритные размеры бобинорезки (Длина*Ширина*Высота)

3500x3700x1800 мм


Особенности построения бобинорезальной машины WFQ-1500-PVC для жесткого ПВХ

Основные особенности бобинорезки:

Ø  Бобинорезка оборудована контроллером PLC с управляющей панельню тач-скрин, все параметры реза задаются на панеле управления тач-скрин. Вам только необходимо установить параметры разрезаемого материала (диаметр роля и толщину материала), контроллер бобинорезки сразу выдаст остальные рекомендуемые параметры резки.

Ø  Для плавной регулировки скорости перемотки в бобинорезке установлен частотный инвертер.

Ø  Все передающие роликикачественно сбалансированы на разных скоростях.

Ø  Бобинорезка оборудована кнопкой эктренного выключения.

Размотка ролей в бобинорезке

Ø  Вал с пневматической системой зажима ролей под втулку 76 мм.

Ø  Бобинорезка оборудована автоматической пневматической системой подъема/опускания тяжелых ролей.

Ø  Бобинорезка оборудована системой автоматического контроля и равнения полотна по краевому датчику.

Ø  Бобинорезка оборудована электромагнитными тормозными муфтами с силой торможения до 10 кг/ м2 :

2       Муфты управляются мотором с инвертером

1   Муфта управляется контроллером натяжения материала.

Контроль натяжения полотна на размотке бобинорезки

Ø  Бобинорезка оборудована системой автоматического контроля натяжения полотна с электромагнитной тормозной муфтой.

Секция продольной резки бобинорезальной машины

Ø  Бобинорезка оборудована 10 дисковыми ножами (стандартный набор). Возможна установка дополнительных ножей.

Ø  Бобинорезка оборудована автоматической системой счета количества перемотанных метров с выключением процесса перематывания после заданного количества метров.

Секция намотки бобинорезальной машины

Ø  Валы с пневматической системой зажима ролей под втулку 76 мм (2 штуки).

Возможна установка валов заданного потребителем диаметра.

Контроль натяжения полотна на намотке бобинорезки

Ø  Бобинорезка оборудована системой автоматического контроля натяжения полотна с электромагнитной тормозной муфтой.

Система обрезания кромки и ее удаления из бобинорезки

Ø  Бобинорезка оборудована системой удаления обрезанной кромки с помощью вентилятора типа Улитка и трубы.
