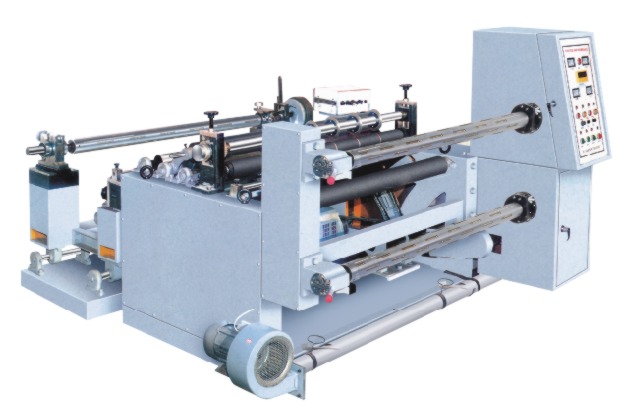

Бобинорезательная машина горизонтального построения

серии WFQ-H (горизонтальная бобинорезка)





Горизонтальная бобинорезка серии WFQ-H предназначена для продольной разрезки рулонных материалов, имеет крепкую массивную конструкцию и надежна в работе.

Модель бобинорезки WFQ-H компьютеризирована, на ней можно программировать требуемую длину намотки, при этом намотав определенное количество метров, бобинорезка автоматически останавливается. Также автоматически осуществляется и автоматическое поперечное равнение полотна: оптический датчик регистрирует кромку полотна, а система бокового регулирования автоматически смещает в поперечном направлении размоточный рулон.

Горизонтальная бобинорезка серии WFQ-H позволяет регулировать натяжение полотна на намотке и размотке с помощью электромагнитных тормозов.

На бобинорезке WFQ-H можно производить резку как бумага различной толщины, самоклеющиеся материалы и пленочные материалы. Резку можно везти как лезвийными, так и дисковыми ножами.

Машина оснащается пневматическими валами и системой вытяжки отрезанной кромки.



Технические характеристики горизонтальных бобинорезок серии WFQ-H:



Характеристики \ Модели

WFQ-800-H

WFQ-1300-H

WFQ-1600-H

Максимальная ширина материала, мм

800

1300

1600

Макс. диаметр бобины на размотке, мм

800

1000 (с ручной загрузкой роля)

1500 (с пневмозагрузкой роля)

Макс. диаметр бобины на намотке, мм

400

600

800

Скорость резки, м/мин

30 - 120

Мин. ширина нарезаемых лент при резке, мм:

- дисковыми ножами

- прямыми (лезвийными) ножами



от 50 мм



 от 30 мм



от 50 мм

Точность реза, мм

± 0.2

± 0.3

Диаметр пневмовалов, мм

76 мм (154 мм под заказ)

Кол-во комплектов (верхний нож+ нижний нож) дисковых ножей в стандартной комплектации

10

Мощность, кВт

от 4 кВт



Установочные размеры, мм



5200 x 1400



Вес бобинорезки, кг

1500 кг

2000 кг





Опция:

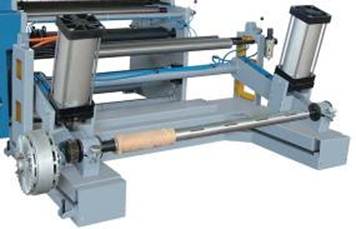

автоматическая загрузка рулонов на размотке(пневматика) с возможностью загрузки рулонов большего диаметра.



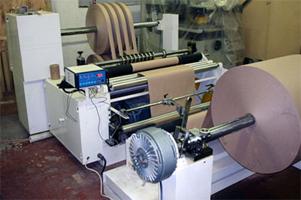

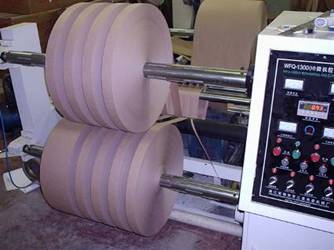

Бобинорезательная машина горизонтального построения серии WFQ-H(бобинорезка)

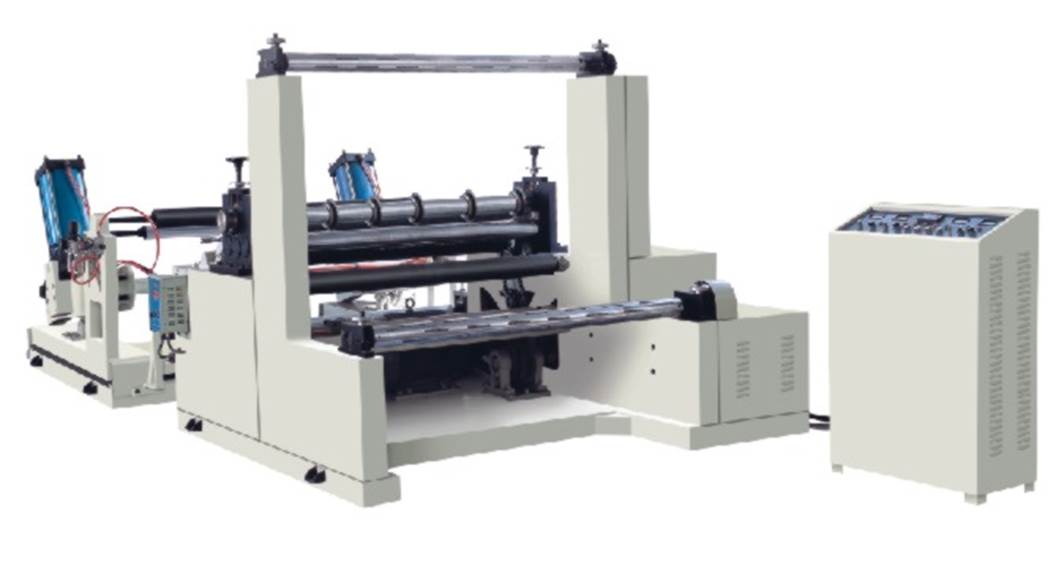

с автоматизированной загрузкой ролей на размотке

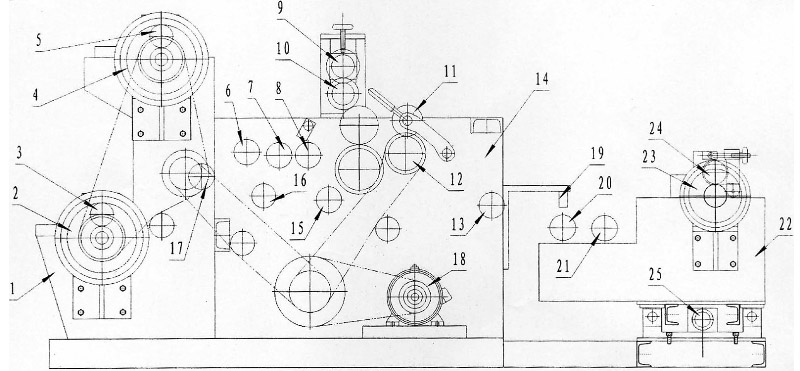

Особенности конструкции бобинорезальной машины серии WFQ-H :

Рис.№1



Поз.1 Станина  намотки.

Поз.2  Электромагнитная  порошковая  муфта  нижнего  намоточного  вала.

Поз.3  Нижний  намоточный  вал.

Поз.4  Электромагнитная  порошковая  муфта  верхнего  намоточного  вала.

Поз.5  Верхний  намоточный  вал.

Поз.6-7-13-15-17-21 Промежуточные  раскатные  валы.

Поз.8 Установочный  вал  под  резку  лезвиями.

Поз.9 Вал  с  дисковыми  ножами.

Поз.10 Вал  с  втулочными  ножами.

Поз.11 Резиновый  прессовый  вал.

Поз.12 Резиновый  вал.

Поз.14  Станина.

Поз.16 Труба  для  удаления  отрезанных  отходов.

Поз.18 Двигатель.

Поз.19 Фотоэлектрический  элемент.

Поз.20 Резиновый  вал.

Поз. 22 Станина  размотки.

Поз.23 Электромагнитная  порошковая  муфта   размоточного  вала.

Поз.24  Размоточный вал.

Поз.25 Серводвигатель  равнения  края  полотна.

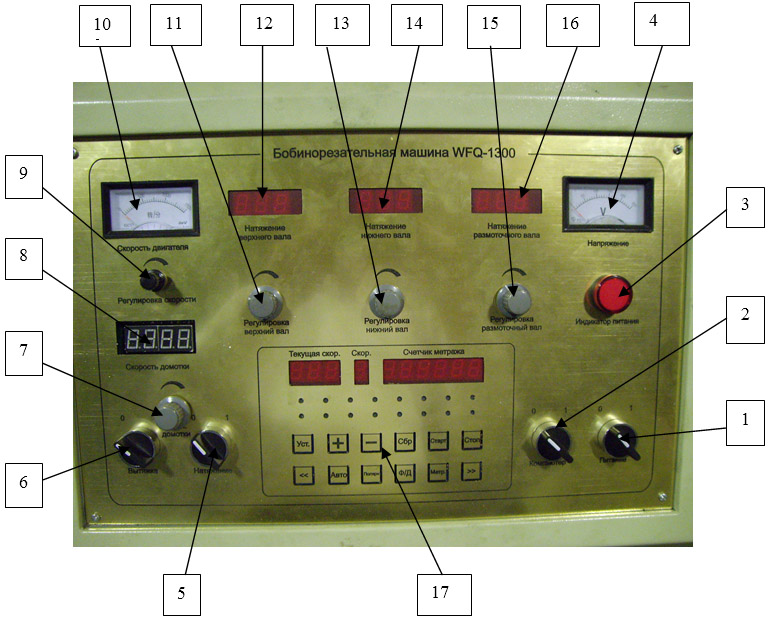

Описание основной панели управления бобинорезальной машины серии WFQ-H :



Рис.№ 2



Поз.1 Включение – выключение  питания.

Поз.2 Включение – выключение  компьютерной контрольной системы.

Поз.3 Индикатор питания.

Поз.4 Вольтметр для индикации напряжения источника питания.

Поз.5 Включение – выключение   натяжения.

Поз.6  Включение – выключение   вентилятора для удаления отрезных кромок материала.

Поз.7 Потенциометр регулировки скорости домотки материала в конце рабочего цикла.

Поз.8 Цифровой индикатор – показывает значение скорости домотки.

Поз.9 Потенциометр регулировки  рабочей скорости станка.

Поз.10 Амперметр для индикации тока на вариаторе.

Поз.11 Потенциометр регулировки натяжения на верхнем намоточном валу.

Поз.12 Цифровой индикатор – показывает значение тока натяжения на верхнем намоточном валу.
