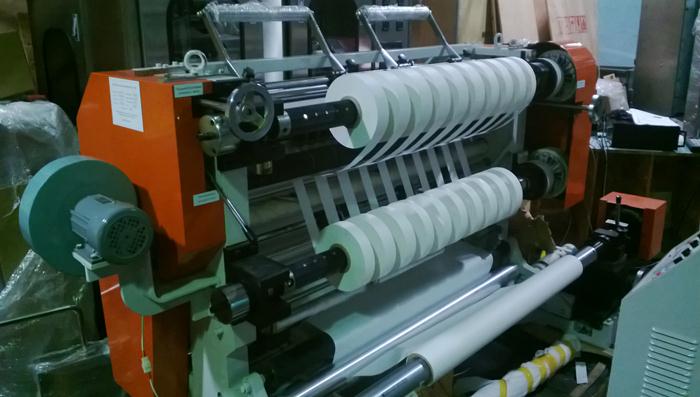

Бобинорезательная машина вертикального построения серии

WFQ-V (вертикальная бобинорезка)

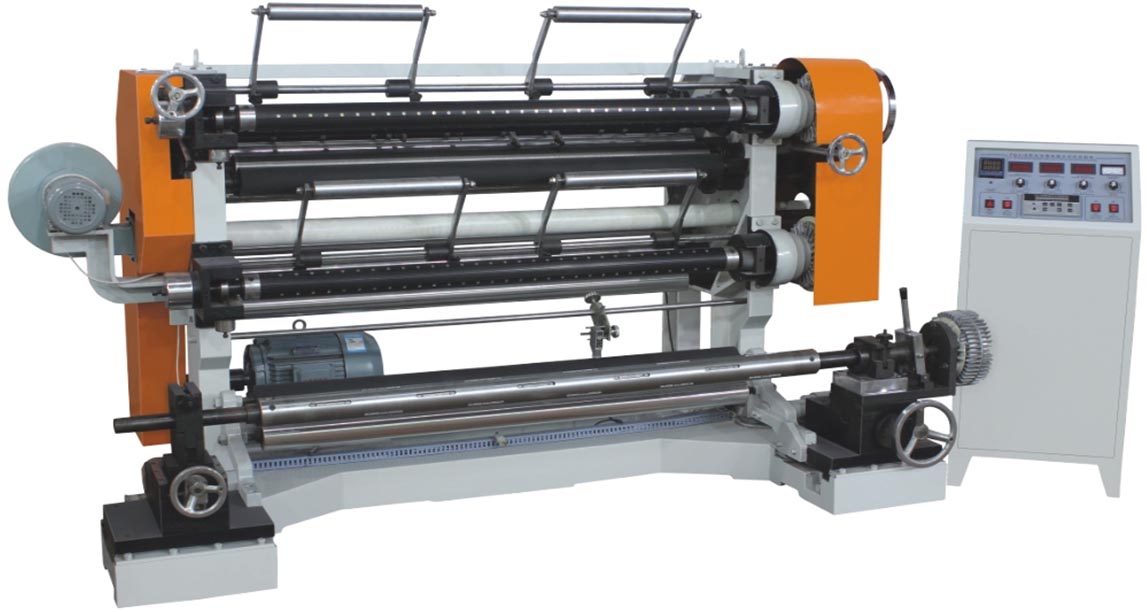

Бобинорезальные машины серии WFQ-V предназначены для продольной разрезки рулонных материалов (плёнка, бумага и другие). Бобинорезки WFQ-V имеют крепкую массивную конструкцию и надежны в работе.

Модель бобинорезки WFQ-V компьютеризирована - можно программировать требуемую длину намотки - т.е. намотав определенное количество метров машина автоматически останавливается. Оператор с пульта бобинорезки осуществляет контроль за натяжением полотна.

Контроль боковой кромки осуществляется автоматически.



Технические характеристики вертикальных бобинорезок серии WFQ-V:



Модель бобинорезки

WFQ-1000-V

WFQ-1300-V

WFQ-1500-V

Ширина рулона на размотке, макс, мм

1000

1300

1500

Диаметр на размотке, макс, мм

600

Диаметр на намотке, макс, мм

420

Диаметр валов, мм

76

Скорость резки макс, м/сек

160

150

Материал:

Бумага, плотность, г/м2

Плёнка, толщина, мкм



80-400

≥15

Минимальная ширина нарезаемых лент:

При резе лезвийными (прямыми) ножами, мм

При резе дисковыми ножами, мм



30

40

Погрешность резки, мм

±0,2

Точность работы контроля равнения края, мм

±0,5

Натяжение полотна, Н×м

0~10 N·m

Мощность двигателя, кВт

3,8

4,8

6,5

Масса, кг (ориентировочно)

1500

1600

1700

Габариты без пульта (ДхШхВ), мм (ориентировочно)

Габариты пульта (ДхШхВ), мм

2200×1300×1500



300×500×1080

2450x1300×1500



300×500×1080

2580×1540×1500



300×500×1080

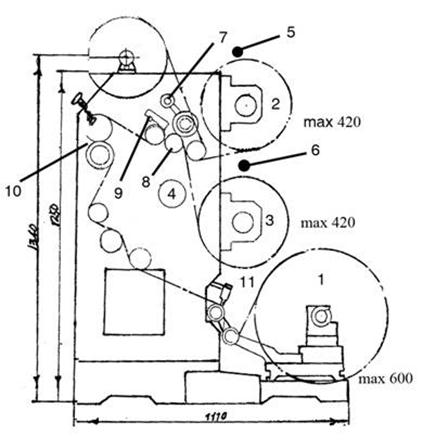

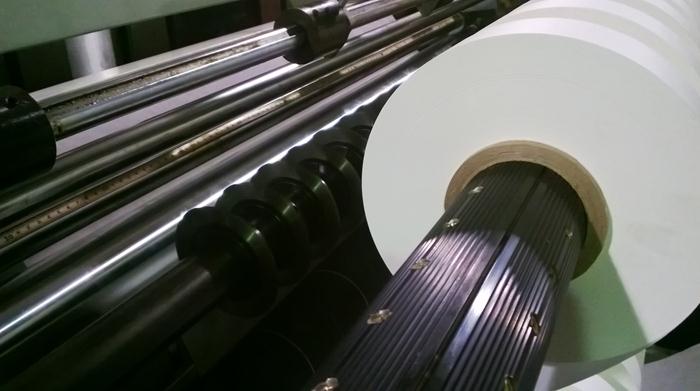

Особенности конструкции вертикальной бобинорезки серии WFQ-V :



Поз.№1  Размоточный вал с исходным материалом.

  Поз.№2   Верхний  намоточный  вал.

  Поз.№3   Нижний  намоточный  вал.

  Поз.№4  Труба  для  удаления  отрезанных  отходов.

  Поз.№5   Верхний  прижимной ролик.

  Поз. №6  Нижний  прижимной ролик.

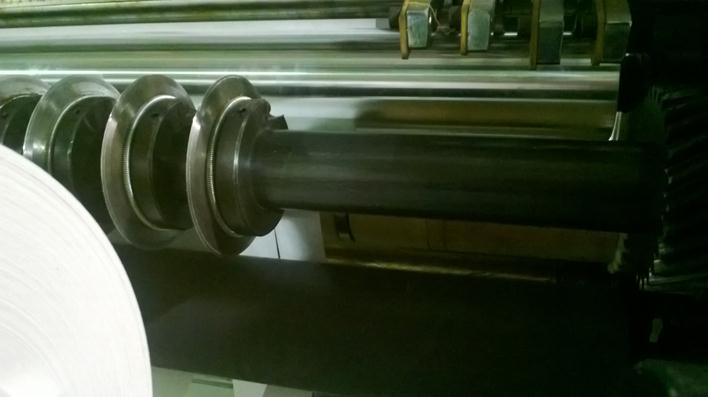

  Поз.№7   Вал  с  дисковыми  ножами

  Поз.№8    Вал  с  втулочными  ножами.

  Поз.№9   Установочный  вал  под  резку  лезвиями.
  Поз.№10  Резиновый  прессовый  вал.

  Поз.№11 Фотоэлектрический  датчик  равнения края полотна.

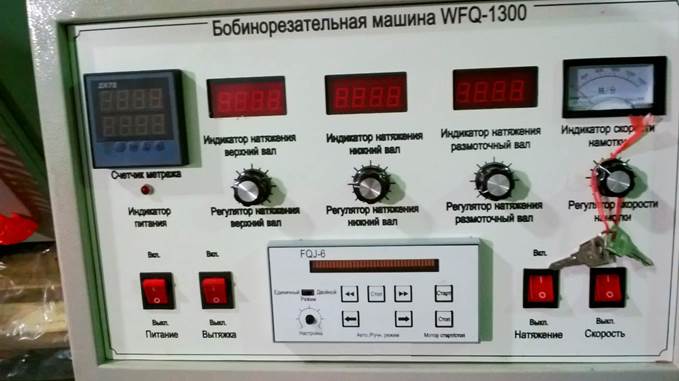

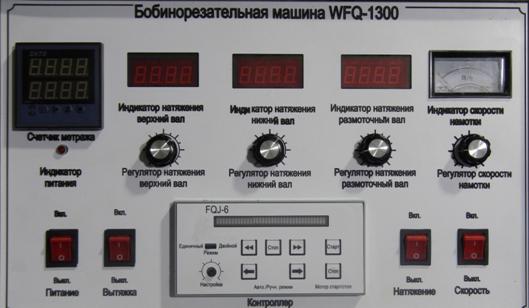

Пульт управления WFQ-1300

1   Включение – выключение  питания.

2   Включение – выключение вентилятора для удаления отрезных кромок.

3   Контрольный  блок  корректировки равнения полотна материала.

4   Включение – выключение   натяжения.

5   Включение – выключение   скорости станка.

6    Счётчик метража.

7   Световой индикатор работы счётчика метража.

8    Цифровой индикатор – показывает значение тока натяжения на верхнем намоточном валу.

9    Потенциометр регулировки натяжения на верхнем намоточном валу.

10   Цифровой индикатор – показывает значение тока натяжения на нижнем намоточном валу.

11    Потенциометр регулировки натяжения на нижнем намоточном валу.

12   Цифровой индикатор – показывает значение тока натяжения на размоточном валу.

13    Потенциометр регулировки натяжения на размоточном валу.

14    Индикатор скорости станка.

15    Потенциометр регулировки  рабочей скорости станка.


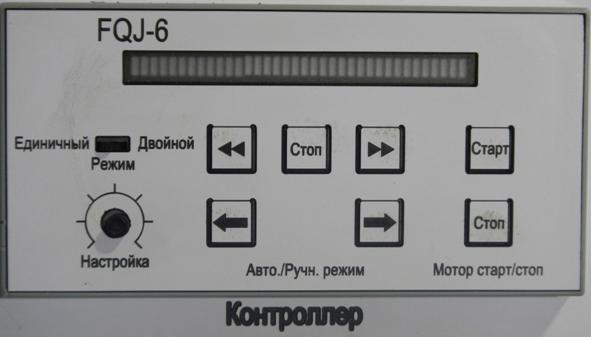

Модуль управления натяжение полотна

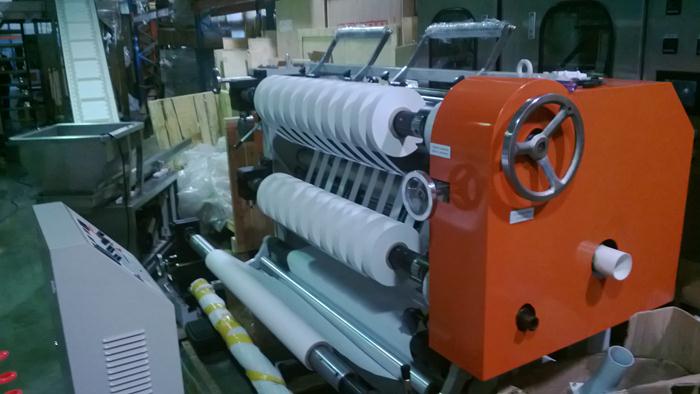

Подробные фотографии вертикальной бобинорезки WFQ-1300-V на нашем складе:












WFQ-1000-V: подробные фотографии вертикальной бобинорезальной машины WFQ-1000-V ..


Предложение на бобинорезку с резкой на ширину ролей от 15 мм WFQ-1300-B-15 ..



Краткая инструкция на бобинорезку WFQ-1300 ...



Краткая инструкция на бобинорезку LFQ-1300 ..
