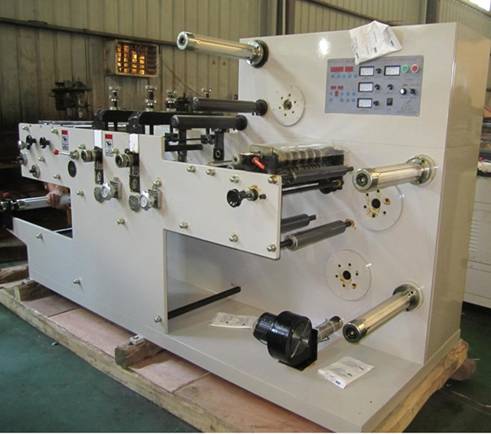

Двухсекционная ротационная высекальная машина DKG-320-2
с функцией продольной резки полотна


1.   Описание двухсекционной ротационной высечки:

Ротационная высекальная машина DKG-320-2 – это новая модель с высокоточной высечной системой. Эта машина предназначена в основном для высечки самоклеющихся этикеток без печати «пустышек». Ротационная высечка на двух высечных секциях и продольная резка осуществляются за один прогон материала. Станок ротационной высечки серии DKG оснащен также функциями автоматического счета метров и автоматической остановки высечки при достижении заданных параметров, а также системой автоматического равнения полотна на секции размотки по краю. Ротационная высекальная машина обладает компактной конструкцией, высокой скоростью и эффективностью работы, простотой в эксплуатации, точностью резки и быстрой скоростью запуска нового тиража.



2. Основные технические характеристики ротационной высечной машины серии DKG:



Скорость резки максимальная

75 м/мин

Скорость высечки максимальная

60 м/мин

Ширина полотна максимальная

320 мм

Максимальный диаметр роля материала на размотке

600 мм

Максимальный диаметр роля материала на намотке

480 мм

Рапорт (длина повторения высечки)

178 мм – 470 мм (зависит от шага вырубного цилиндра)

Ширина платформы

400 мм

Габаритные размеры

2.1 м * 1.1 м * 1.52 м (L * W *H)

Вес

1500 кг

Напряжение питания

380 В / 50 Гц, 3-х фазное



3. Стандартная конфигурация машины ротационной высечки:

1. Одна секция продольной резки полотна с 8-ю дисковыми ножами.

2. Три секции ротационной высечки с одной системой намотки облоя (цилиндры высекальные (цельные или магнитные) в комплект не входят)

3. Один вал размотки под втулку 76 мм (3 дюйма) и 2 вала намотки под втулку 76 мм (3 дюйма). Валы с раздувной системой крепления втулок.

4. Счетчик метров/ этикеток.

5. Система равнения полотна по краю с двумя оптическими датчиками.

6. Системы натяжения полотна на размотке и намотке.

7. Выдувка сзади машины обрезанной кромки полотна.


Видео работы Машины рулонной высечки и продольной резки самоклеющейся бумаги и плёнки серии DKG

для изготовления этикеток-пустышек для этикет-пистолетов и других задач:


https://youtu.be/qwiwFZHKXQg

https://youtu.be/vscxaOszaCk

https://youtu.be/_LgD9n01ag4

https://youtu.be/1HFGiS1T9PU

https://youtu.be/9DY1SaBhAg0

https://youtu.be/378GAMTKgdg

https://youtu.be/b-vyQN_nt7s

https://youtu.be/ckdo-iYxT3s

https://youtu.be/z5IH6lQliog

https://youtu.be/9qGQX5JVbkQ

https://youtu.be/3QndAD5BUQc

https://youtu.be/7oXf2FxOGR8

https://youtu.be/b3KV5-04Cho

https://youtu.be/sWd5_T3GSl0

https://youtu.be/H4Rhqdzuiss

https://youtu.be/i69fg50qjec

https://youtu.be/_dNPJa8qqjg

https://youtu.be/35-cHHdp3uU

https://youtu.be/hGjXm8pnvac

https://youtu.be/DHefakLaPZg

https://youtu.be/Eh7nP76uUR4

https://youtu.be/CDr5B1Ud_Qo

https://youtu.be/da-Y0QOWvII

https://youtu.be/P7KDwu_8im8

https://youtu.be/9QK_QvHwFbg

https://youtu.be/G4Kzsh_cLlY

https://youtu.be/v6VM_zMZTqg

https://youtu.be/505wJpA0KUg

https://youtu.be/CaNO58WmH0c

https://youtu.be/zTRmd4R70XQ

https://youtu.be/oiBDovgtHGw

https://youtu.be/JtpY5xIATLo

https://youtu.be/XKnIOP9__vA



Ротационная высечная машина DKG-320 / DKG-450 - процесс срабатывания датчиков равнения края полотна прозрачной пленке

https://youtu.be/Hz2-80QfeMM



Ротационная высечная машина DKG-320 / DKG-450 - открытый кожух с шестернями и цепями передач - размотка

https://youtu.be/FJ651WOre6s

https://youtu.be/3L9_945zVc0

https://youtu.be/YDd3BE37aBQ

Ротационная высечная машина DKG-320 / DKG-450 - работа пульта управления

https://youtu.be/m-ZP48CiwAk

https://youtu.be/UHFSUOUwYrI

Ротационная высекальная машина DKG-320 - секция размотки - ротационная высечка в работе

https://youtu.be/01aSj5u_4N0



Ротационная высекальная машина DKG-320 - секция продольной резки - ротационная высечка в работе

https://youtu.be/QRnbUadk0hA

https://youtu.be/a3cURdt3txk



Подробнее по ротационной высечке с резкой на листы читайте здесь ... .
