PLT-500 Машина для сквозной высечки – вырубки платинок


 - крышек из фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре с опцией эмбоссирования фольги, с автоматическим равнением края полотна и продольной приводкой высечки по метке на материале


Машина для высечки платинок – крышек серии PLT производит размотку материала с роля с его равнением по краю, эмбоссирование материала (придание материалу объемного рельефа), продольную приводку материал по метке, сквозную высечку и складирование вырубленных крышек - платинок, а также и намотку облоя на вал.


Основные технические характеристики машины для вырубки платинок PLT-500:

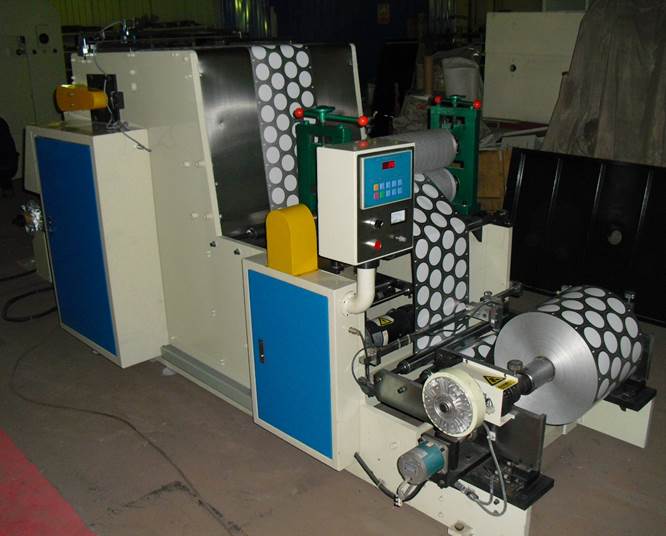

PLT-500 Машина для сквозной высечки – вырубки платинок - крышек из
фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре. Фотография 1

Ширина роля максимальная

500 мм

Диаметр роля на размотке максимальный

500 мм

Максимальная скорость высечки платинок

180 оттисков/ мин

Точность позиционирования высечки

±0.15 мм

Толщина высекаемого материала

0.025 – 0.5 мм

Количество платинок – крышек на одной форме и  вид приемных систем сборки платинок

3-7 штук, в зависимости от чертежа

Потребляемая мощность максимальная

5 кВт

Вес машины для высечки платинок - крышек

1800 кг

Габаритные размеры

3840x1220x1510mm







Особенности построения машины для вырубки платинок PLT-500:

Машина для высечки платинок – крышек имеет в своей основе две стальные боковые пластины, на которых и собрана вся машина. Крышки сделаны из листовой стали и нержавейки.

Размотка машины для высечки платинок – крышек состоит из вала размотки под втулку 76 мм с пневматической системой крепления втулки. Натяжение полотна на размотке контролируется электромагнитной тормозной муфтой и контроллером натяжения производства Тайвань.

В машине для высечки платинок – крышек используется синкронный двигатель с винтовой парой и линейными направляющими для коррекции длины протяжки материала и связи длины протяжки материала с показаниями оптического датчика положения метки на материале для соответствия места высечки изображению на материале.

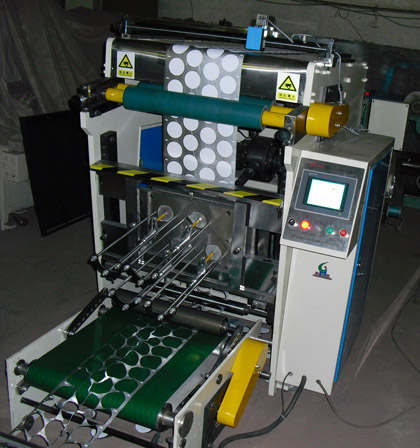

PLT-500 Машина для сквозной высечки – вырубки платинок - крышек из
фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре. Фотография 2



В комплект машины для высечки платинок – крышек входит одна пара эмбоссирующих валов. Дизайн рисунка эмбоссирования создается на основе рисунка заказчика машины. Ролики полностью стальные – гарантия их долговечности.

На размотка рисунка управляется мотором DC.

Главный двигатель машины для высечки платинок – крышек управляется инвертером.

Точное протягивание материала, согласуемое с оптическим датчиком продольной приводки по изображению, осуществляется японским сервоприводом.

Работа по сквозной вырубке платинок – крышек осуществляется основным мотором. После вырубки платинки – крышки попадаю в стопу в сборщике готовой продукции.

Скорость намотки облоя синхронизирована со скоростью протяжки материала.

Для управления машиной для высечки платинок – крышек используется сенсорный экран HiTech. На нем задаются все основные параметры работы такие как длина цикла, скорость протяжки, количество, сигналы стоп, система продольной приводки по метке, остановки и другие функции.

Все валы снабжены подшипниками, что обеспечивает качественное и точное их вращение.

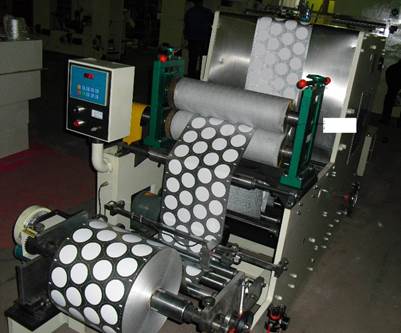

PLT-500 Машина для сквозной высечки – вырубки платинок - крышек из
фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре. Фотография 3

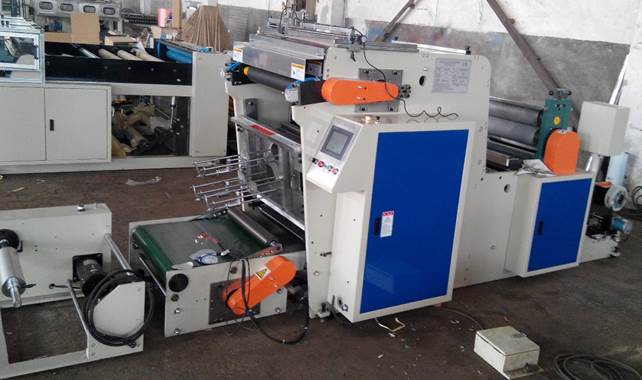

PLT-500 Машина для сквозной высечки – вырубки платинок - крышек из
фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре. Фотография 4

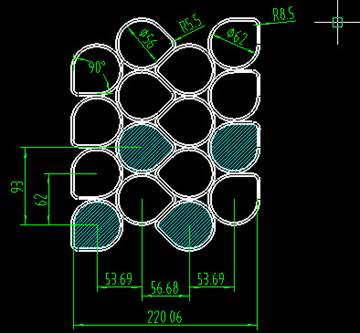

Вырубные формы: вырубные матрица и контрматрица с четыремя стержнями. Формы напрямую связаны с особенностями вырубаемых платинок –крышек. Формы легко снимаются с вырубной машины и могут много раз использоваться при их высокой тиражеустойчивости.

Завод рекомендует заказывать формы у себя в связи с большим опытом в их изготовлении и особенностях материала для изготовления форм.

PLT-500 Машина для сквозной высечки – вырубки платинок - крышек из
фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре. Фотография 5

Высококачественная профессиональная система управления PLC вырубной машиной.

Завод-изготовитель может сделать вырубую машину для вырубки – высечки платинок – крышек под заданное пользователем напряжение электропитания.

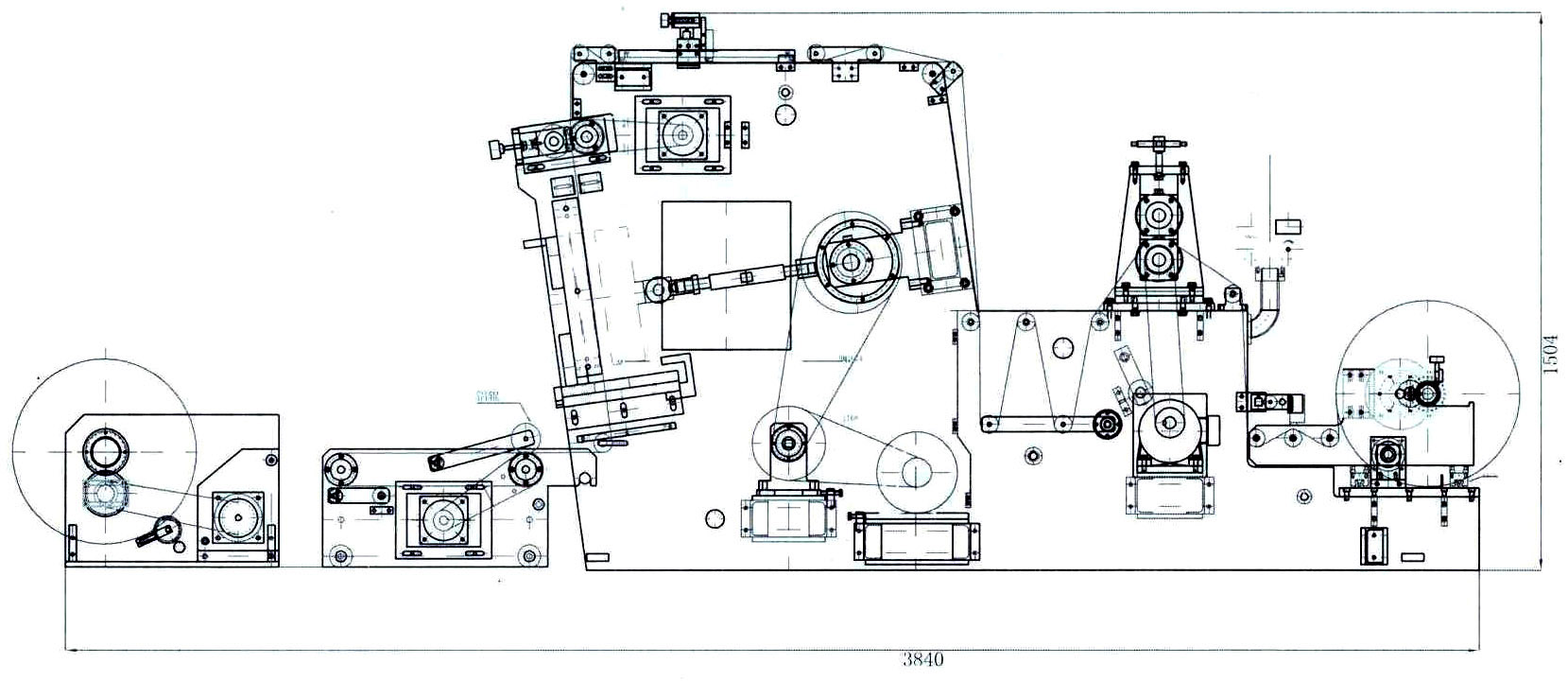

Схема построения машины для высечки – вырубки платинок серии PLT



PLT-500 Машина для сквозной высечки – вырубки платинок - крышек из
фольги для йогуртов, сметаны и других молочных продуктов в пластиковой таре. Фотография 6



Подробные видео работы машины для высечки – вырубки платинок серии PLT выложены:

здесь … ,

и здесь …


Подробное описание машины для высечки – вырубки платинок PLT-400 читайте здесь …
