Автоматическая высокоскоростная листорезальная машина для поперечной резки рулонного материала ( листорезка, флаторезка ) QD-950

Автоматическая высокоскоростная листорезальная машина для поперечной резки рулонного материала ( листорезка, флаторезка ) QD - 950

управляемое с помощью микрокомпьютера

Руководство по эксплуатации

Поставки на территории России: www.FlexoMachines.ru

I. Краткая характеристика

1. Листорезка QD-950 применяется для автоматической поперечной резки бумаги, самоклейки, фольги, серебряных карточек, ленты, нетканого материала, пленки из пластмассы и т.д.

2. Листорезка управляется микрокомпьютером, оборудована жидко- кристаллическим экраном, панелью для настройки длины, автосчетчик с сигналом тревоги и защитой от отключения электричества.

Листорезальная машина характеризуется простотой в настройке длины, точным позиционированием, стабильной подачей, равномерным натяжением, контролем скорости, простотой в обращении и стабильным функционированием благодаря наличию частотного преобразователя.

II. Основные технические параметры листорезальной машины QD-950:

1. Скорость резки: 30-120 раз/мин

2. Ширина резки: 10-950 мм.

3. Длина резки: 10-1500 мм

4. Погрешность позиционирования: ±0.2мм

5. Главный двигатель:1.5 кВт

6. Напряжение электропитания: ～220В±10%, 50Гц

III. Эксплуатация

Будьте осторожны!

В целях безопасности убедитесь, что листорезка имеет хорошее заземление.

1. Проверьте механические узлы флаторезки - листорезки.

2. Включите главный источник электропитания, дождитесь загрузки дисплея. После этого приступайте к следующему шагу.

3. Включите микрокомпьютер с помощью переключателя, дождитесь загрузки цифрового дисплея. Подождите 15 секунд, пока не услышите шум заработавшей флаторезки - листорезки. После этого приступайте к следующему шагу.

4. Перемещение материала: кнопки «вперёд» и «назад».

5. Если листорезка производит чистые пакеты (не требуя позиционирования по рисунку), установите регуляторы «Скорость» в подобающее положение, далее нажмите «главный двигатель», «подача материала» и «работа», после этого листорезка начнет работать правильно.

6. Если листорезка производит пакеты с рисунком (требуя позиционирования по рисунку), установите BLANK/COLOR (чистый/цветной) на COLOR (цветной), и настройте положение резки и насечки, далее выровняйте курсор датчиков фотометки. Если тело пакетов светлого цвета, а цветовой код темный, выберите DARK (темный) из BRIGHT/ DARK (светлый/темный), или наоборот. Далее нажмите «старт» для запуска главного двигателя.

7. При нормальной работе, после достижения определенного значения на счетчике, подается сигнал. Общее количество – это сумма всей продукции. Для обнуления значения, после которого подается сигнал, нажмите «обнуление» во время работы флаторезки - листорезки. Если вы хотите удалить общее количество то просто нажмите «очистка» во время остановки.

8. Листорезальная машина обратной подачи - автоматически контролируется сенсором смещения.

IV. Настройка и эксплуатация флаторезки - листорезки

1. Как настроить фотоэлектрические датчики для цветового кода.

2. Выберите “COLOR SELECTION” (выбор цвета) и “COLOR” (цвет)

3. Для работы датчика фотометки необходимы два цвета: для тела и цветовой код с большой разницей в цвете. Степень чувствительности фотодатчика зависит от разницы между цветом тела и целевым цветом, что основано на отражении света и уровне отражения, поэтому между цветом тела и цветовым кодом должна быть большая разница.

Если разница между целевым цветом и цветом тела мала, датчикам фотометки будет трудно определять цвет. В таком случае, добавьте другую целевую поперечную линию, сильно отличающуюся по цвету, что традиционно называется «цветовым кодом». Эта поперечная линия должна иметь примерно размер 2 мм (длина) х10мм (ширина). Пожалуйста, имейте ввиду, что передняя часть этого цветового кода и сам цветовой код должны быть одного цвета или расстояние между этим цветовым кодом с малой разницей в цвете и рисунками должно быть более 10 мм.

(3) Как настроить чувствительность датчиков фотометки.

A. Установите расстояние примерно 10 мм между датчиком фотометки и материалом.

B. Установите датчик фотометки, нацеленными на цвет тела, и установите кнопку цветового индикатора (I I I.п 6)

C. Установите датчики фотометки таким образом, чтобы они были нацелены на цветовой код и установите кнопку цветового индикатора.

Далее быстро передвиньте цветовой код вперед и назад. Загорится индикатор, подтверждающий правильность настройки, в противном случае, отрегулируйте чувствительность.

V. Безконтактные переключатели на датчике Холла и датчики переключения.

1. Бесконтактные переключатели на датчике Холла и диски переключения установлены в конце главной оси передачи для управления компьютером - . См. рисунок бесконтактного переключателя Холла.

2. Диск переключения

Смотри рисунок – диск переключения I: А - запуск протяжки материала,

B - резак установлен в верхнюю позицию, C- предел протяжки материала (напр. при развитии слишком высокой скорости), D - точка для обрезки протягиваемого материала. Диск переключения II контролирует остановку резака в верхнем положении.

3. Как отрегулировать диск переключения

Обратите внимание:

(1) Независимо от того, поворачивает ли пользователь магнит - 1 разъединителя или второго разъединителя (Имейте ввиду, несоответствующая магнитная полярность магнита приведет к тому, что бесконтактный переключатель на датчике Холла не будет гореть), бесконтактный переключатель Холла всегда находится впереди.

(2) Когда вы запускаете главный двигатель, и нож поднимаются вверх в промежуток между верхним положением и нижним должен подаваться материал. Нужно, чтобы магнит I диска переключения был около бесконтактного переключателя после этого начнется подача материала. Резак подходит к вершине, магнит II диска переключения около бесконтактного переключателя II.

(3) Когда вы устанавливаете резак сверху вниз для его остановки, расстояние между верхним и нижним ножом не должно иметь подачи материала. Подача материала прекращается. (установите скорость главного двигателя так, чтобы подача материала осуществлялась нормально).

Ⅵ.Важные правила и основные проблемы

1. Важные инструкции: Перед запуском машину необходимо хорошо заземлить.

а. Сначала включите главное электропитания а затем, после того как листорезка подключится к электропитанию, включите микропроцессор.

б. Когда вы выключаете электропитание флаторезки - листорезки из сети, пожалуйста, для начала отключите главное электропитание и питание микропроцессора.

Запускайте машину, когда электрическое напряжение стабильно.

в. Когда вы добавляете масло к механическим частям, следите, чтобы оно не протекло на электрические узлы флаторезки - листорезки. Электрический шкаф должен хорошо вентилироваться.

г. Когда листорезка подключена к источнику электропитания, не касайтесь проводов руками или другими частями тела.

д. Если возникли какие-либо проблемы, пожалуйста, для начала свяжитесь с нами. Не открывайте микрокомпьютер, в противном случае, мы не несем ответственности за последствия подобных действий.

Общие проблемы

Причины

Решения

Некорректная длина производимого пакета

Сломался компьютер.

Листорезка не может тянуть материал.

Имеется разница в диаметре резинового цилиндра.

Установлен режим COLOR (цвет).

Замените его

Уменьшите скорость;

Замените резиновый цилиндр

Установите BLANK.

Листорезка постоянно останавливается

Большая скорость главного двигателя

Напряжение сети нестабильно.

Уменьшите скорость.

Главный двигатель листорезки не запускается

Второстепенное реле повреждено;

Выключен сигнал компьютера

Главный двигатель сломан

Контроллер контактора плохо закреплен к источнику электропитания

Удалите реле;

Надежно подсоедините провода сигналов

Замените контактор;

Проверьте и надежно подсоедините контроллер к сети.

Внимание: При возникновении неисправностей, пожалуйста, свяжитесь с производителем.

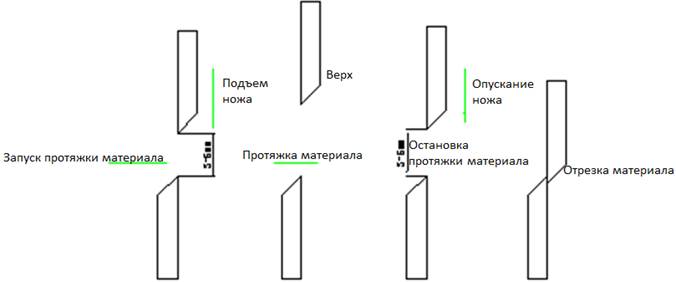

Диаграмма бесконтактного переключателя Рис.1

VII. Регулировка верхних и нижних ножей

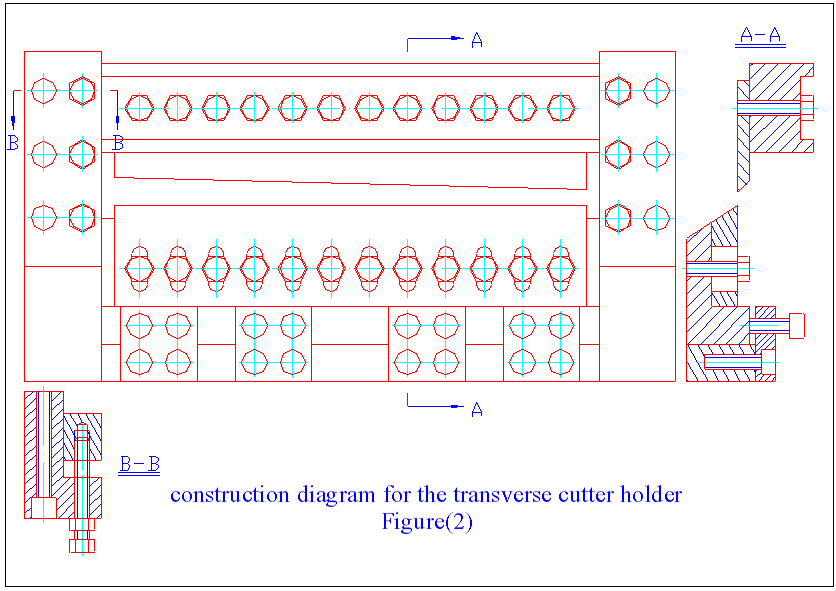

Держатель для резака изображен на рис. 2.

1. Когда верхний резак опускается вниз, его необходимо установить к нижнему уровню вправо влево. Если правый край зацепляется не полностью, пожалуйста, отрегулируйте гайку шатуна, так, чтобы верхний резак опускался вниз легко. После этого закрутите гайки.

2. После того, как оборудование проработает определенное время, зазор медного направляющего вкладыша верхнего резака увеличивается, пожалуйста, сразу же его отрегулируйте. Ослабьте болты и затем установите крепление на подобающее место между медным направляющим вкладышем и верхним резаком. Проверьте расстояние измерительным прибором. Пространство не должно быть больше, чем 0,02, после этого закрутите гайки.

3. Когда вы подгоняете болт для верхнего резака, оставьте определенный зазор слева между краем верхнего резака и нижнего, чтобы предотвратить их от ударов.

Схема настройки держателей ножей листорезки – флаторезки QD-950

Инструкция к контроллеру DJ 128 листорезальной машины QD-950

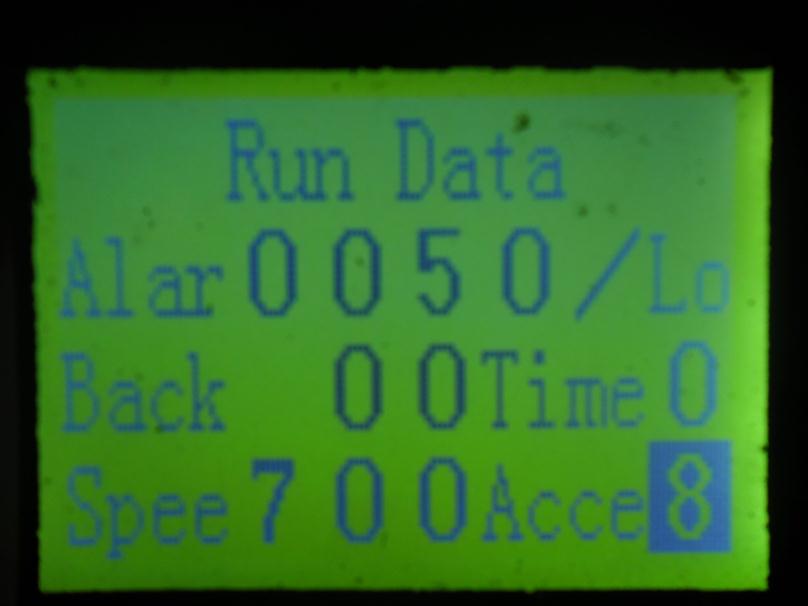

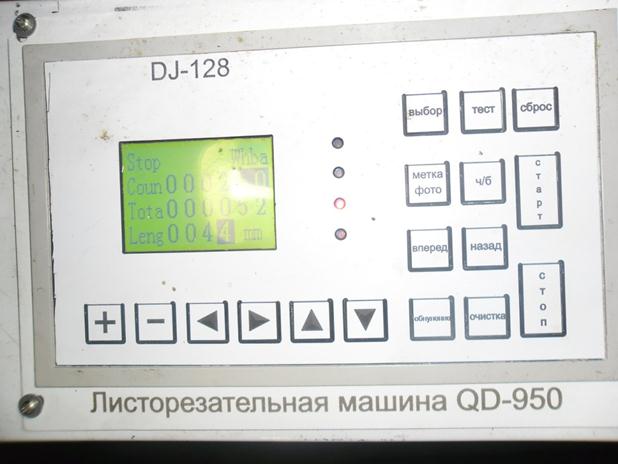

Ⅰ.Рабочий экран

$Описание: E:\DCIM\100PHOTO\SAM_1476.JPG$

II. Клавши управления листорезальной машиной:

2.1 «Выбор»: переход в меню дисплея.

2.2 Комбинация цифр：“+” для добавления 1，“－” для уменьшения на 1

2.3 Курсор：“↑” вверх，“↓” вниз

，“←” влево，“→” вправо。

2.4 «Очистка»：для выключения сигнала и счетчика, сброса общей суммы

2.5 «Фотометка»: для выбора пакетов чистых/с меткой.

2.6 «Ч/Б»: для выбора полярности фотодатчика.

2.7 «Назад»: вернуться обратно вручную

2.8 «Вперёд»: перейти вперед вручную

2.9 «Тест»: проверить длину

2.10 «Старт»: запуск

2.12 «Стоп»: остановка

III. Пользовательские установки листорезальной машины.

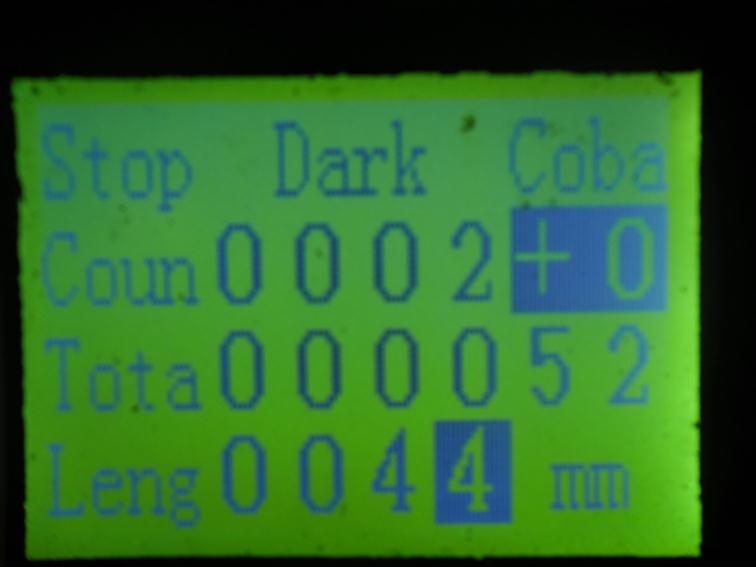

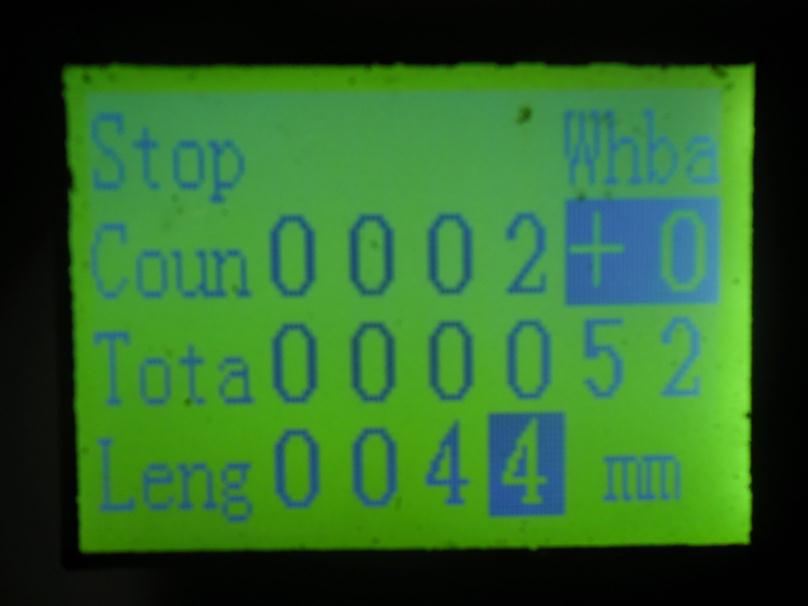

Включите электропитание и нажмите клавишу «сброс», на экране отобразится следующее:

$Описание: E:\DCIM\100PHOTO\SAM_1471.JPG$

3.1 Установка длины пакета и счетчика для подачи сигнала листорезальной машины

Нажмите курсор, чтобы можно было передвинуть его на “leng” (длина), далее нажмите “+” или “-”, чтобы ввести число. Нажмите “→” или “←” для установки длины.

$Описание: E:\DCIM\100PHOTO\SAM_1472.JPG$

Нажмите «выбор» для перехода в следующее меню.

Перемещая курсор установите в графе «Alar» нужное количество штук в партии. Листорезка автоматически подаст звуковой сигнал за 5 штук до завершения партии.

Следующая графа предназначена для работы с нагревательным ножом и в данной модели не активирована. Установите скорость протяжки материала «Spee» в зависимости от нужной длины продукции.

Общая сумма автоматически подсчитывается компьютером.

Нажмите «выбор» для перехода в следующее меню.

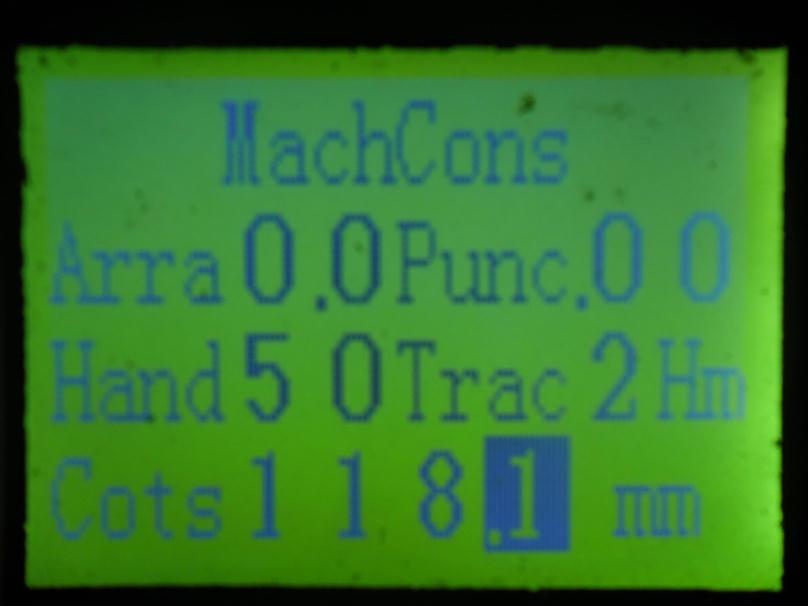

« Punc» - предназначена для установок пробойника.

«Arra» - задержка перед изготовлением новой партии (сек).

«Hand» - скорость ручной протяжки материала.

«Trac» - интервал отслеживания метки.

«Cots» - длина окружности протяжного вала. Изменяется ТОЛЬКО в случае замены вала, главное условие: фактическая длина продукции должна соответствовать установленной.

$Описание: E:\DCIM\100PHOTO\SAM_1473.JPG$

3.2 Работа листорезальной машины QD-950

«Вперёд»: В режиме работы (чистый пакет), нажмите на кнопку, двигатель начнет двигаться по часовой стрелке для подачи материала вперёд; отпустите кнопку, двигатель прекращает подачу материала.

В режиме работы color (цветной), нажмите кнопку «вперёд», двигатель будет двигаться по часовой стрелке для подачи материала, отпустите кнопку, двигатель начнет автоматически искать цветовой код и перестанет подавать материал, когда найдет цветовой код. Он прекратит подачу, когда подаст 50 мм материала, если не сможет обнаружить цветовой код.

«Назад»: нажмите кнопку, двигатель пойдет против часовой стрелки для подачи материала. Отпустите кнопку, двигатель прекратит подачу материала.

3.3 Установка цвета листорезальной машины

В рабочем меню нажмите кнопку «фотометка». В правом верхнем углу монитора высветится «Coba». Нажатием кнопки «Ч/Б» выберите нужную полярность для фотодатчика

Порядок действий с листорезальной машиной:

a. Нажмите «вперёд» или «назад» для установки фотоэлектрических датчиков в положение для слежения за цветовым кодом. Нажмите клавишу «ТЕСТ» (Автопроверка) для измерения.

b. Нажмите «вперёд» или «назад» , чтобы фотодатчик передвинулся к следующему цветовому коду, далее нажмите клавишу «ТЕСТ» (автопроверка), чтобы сохранить длину пакета в устройстве. Этим завершается процесс измерения длины пакета.

$Описание: E:\DCIM\100PHOTO\SAM_1474.JPG$

3.4 Измерение длины резки в листорезальной машине.

Порядок действий:

a. Нажмите «вперёд» или «назад» для установки фотоэлектрических датчиков в положение для слежения за цветовым кодом. Нажмите клавишу «тест» (Автопроверка) для измерения.

b. Нажмите «вперёд» или «назад» , чтобы фотодатчик передвинулся к следующему цветовому коду, далее нажмите клавишу «тест» (автопроверка), чтобы сохранить длину пакета в устройстве. Этим завершается процесс измерения длины пакета.

Для смены чисел: нажимайте “↑” для увеличения на 1, “↓” 1.

Нажмите «стоп», чтобы остановить машину.

$Описание: E:\DCIM\100PHOTO\SAM_1484.JPG$

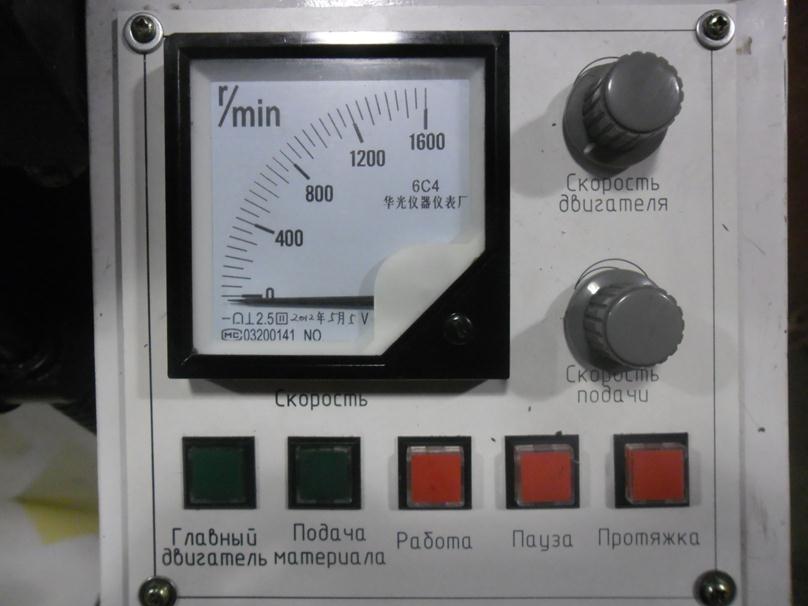

Лицевая панель: Для включения рабочего режима нажмите «главный двигатель» и «подача материала». Остальные кнопки дублируют клавиши на контроллере.

Регулятором «скорость двигателя» устанавливается скорость работы ножа. Не задавайте слишком маленькое значение, чтобы избежать перегрузки двигателя. Регулятором «скорость подачи» устанавливается скорость работы двигателя подачи материала. Значение не должно быть низким, во избежание блокировки подающего механизма в крайнем верхнем положении.

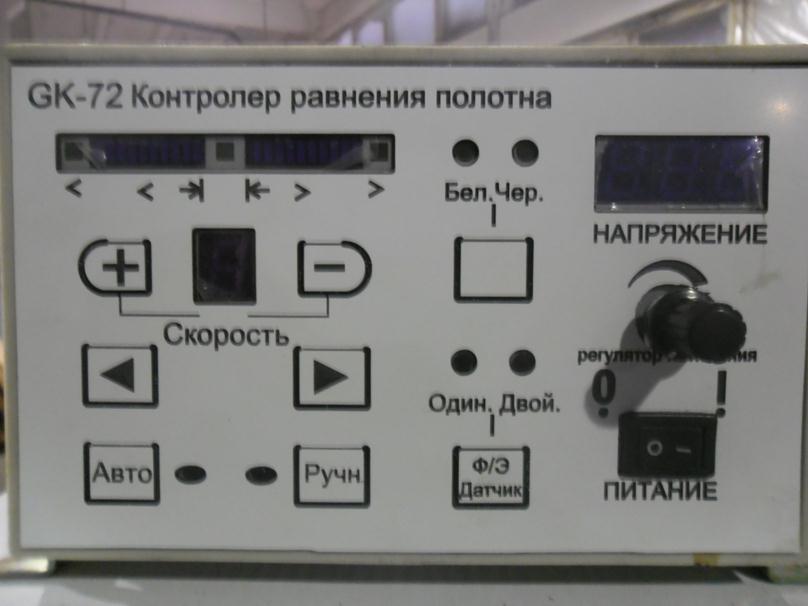

Узел размотки листорезальной машины.

Регулятором установите натяжение на размоточном валу так, чтобы бобина с материалом не проворачивалась по инерции во время остановки. По мере уменьшения диаметра бобины необходимо уменьшать натяжение. Установите скорость работы двигателя равнения края полотна. Установите фотодатчики по краям полотна и включите «авто». При работе с одним фотодатчиком выберите кнопкой «Бел.Чер» левый или правый рабочий край полотна.

$Описание: E:\DCIM\100PHOTO\SAM_1483.JPG$

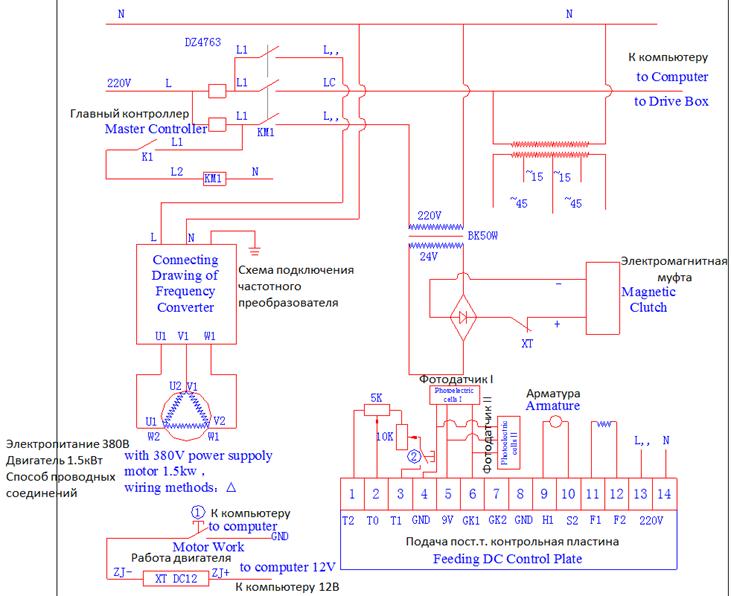

+12В	Сигнал	Запуск	Assemble the bags	Состояние 1	Состояние 2	Перфорация	com+	cw-	cw-(2)	ccw-	cancel-
~220	~220	0В	Inspect material	Вперед	стоп	Старт	+12В	0В	Top	Фотоэлектрич.	Вытягивание материала

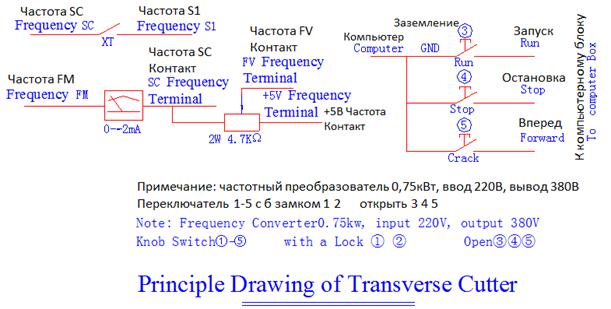

5 Клеммы для проводных соединений листорезальной машины

5.1 Входной сигнал

a. Dragging materials – вытягивание материала.

b. Фотоэлектрические датчики: листорезка издаст сигнал, когда фотодатчики обнаружат цветовой код.

c. верхняя позиция: листорезка издаст сигнал, когда резак будет находиться в верхнем положении.

d. Start: для подсоединения клемм проводных соединений снаружи

e. Stop: для подсоединения клемм проводных соединений снаружи.

f. Inch дюйм: для подсоединения клемм проводных соединений снаружи .

g. ZERO: пустой

Примечание: запуск, остановка, inch common terminals 0В.

5.2 Подсоединение двигателя

a. COM+: Connect the driver COM+

b. CW: Подсоединение двигателя CW-

c. CCW: Подсоединение двигателя CCW-

d. CLR: Подсоединение двигателя CLR-

5.3 Выход

a. Run output

b. Punch output

c. Bag-assembling output

Примечание: выходной общий клеммник +12В (может быть подключено к электрическому реле 12В или электрическому реле.

Примечание: производитель может внести изменения в инструкцию на листрезку без предварительного уведомления пользователя.
