Рулонная шелкографская трафаретная печатная машина DR-3232 - инструкция по эксплуатации

Professional manufacturer of Screen Printing Machine

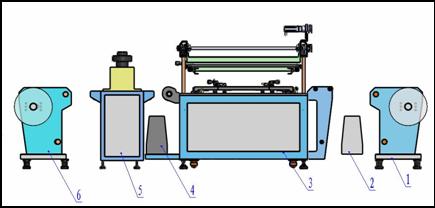

A. Части шелкографской машины





1. Узел размотки

2. Узел натяжения и протяжки на размотке

3. Печатная секция

4. Узел натяжение и протяжки при намотке

5. УФ (или ИК) сушка

6. Узел намотки

7. Габариты: 4000(Д) 1080(Ш) ×1680(В)



B．Описание частей шелкографской машины

1. Печатная секция шелкографской печатной машины


1)       Максим. размер печатной пластины: 850×650

2)       Привод: серводвигатель

3)       Настройка печатной пластины: по трем осям X、Y、Q

4)       Направляющая: линейная рельсовая направляющая

5)       Регулировка прижима печати: SMC точный регулятор давления.

6)       Измеритель давления печати: SMC цифровой монометр

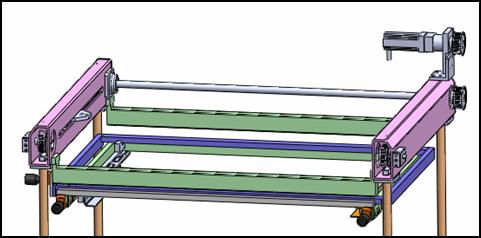

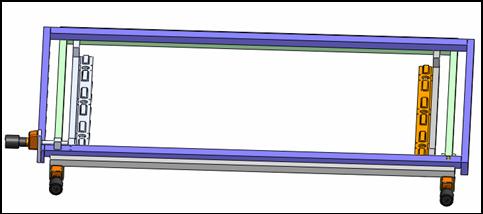

2. Узел настройки рамы шелкографской печатной машины


1)       Рама регулируется по трем осям X/Y/Q

2)       Направляющая для тонкой настройки рамы: precession линейная рельсовая направляющая

3)       Диапазон регулировки по осям X/Y : ±8мм

4)       Диапазон поворота рамки:：±3°

5)       Диапазон регулировки расстояния между сеткой и запечатываемым материалом: ±15мм

6)       Фиксация пластины: пневмомеханическая

7)       Подходит для пластин разных размеров

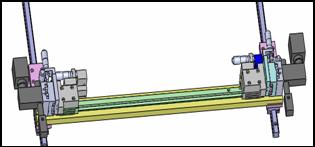

3．Узел приводки рабочего стола шелкографской печатной машины






3.1 Составные части платформы:

1—Вакуумная платформа

X1/X2—Platform X axes and rotary angle fine adjustment scope,

Y –Platform Y axes fine adjustment

3.2. Вал натяжения: сервопривод, вал из нержавейки с вакуумным прижимом полотна

3.3. Видео система CCD: вал натяжения протягивает материал к месту приводки, фотосистема CCD перемещается над материалом и делает снимок, видеосистема анализирует полученный снимок, после чего выполняется точная приводка (Mainly apply to the high precision printing of circuit area)

3.4 Оптический датчик: установлен сбоку рамы, используется для приводки многоцветовой печати по фотометке, ч то обеспечивает высокоточную приводку.



4．CCD монитор платформы （дополнительная принадлежность, не является обязательной）шелкографской печатной машины




4.1   Высокое разрешение CCD

4.2   Настройка по осям X/Y с помощью микрометра

4.3   Микрометр настройки по оси Z, рельсовая направляющая поперечного вала

4.4   Приводка по оси X большого диапазона, линейная направляющая для контроля отклонений, настройка с помощью микрометра.

4.5   Серводвигатель перемещает линзы внутрь и наружу печатной области,  precise raster meter feed back closed loop control, repeat register precision



5. Вал натяжения шелкографской печатной машины



5.1   Протягивает материал на заданную длину с помощью серво системы, обеспечивается точность приводки

5.2   Вал натяжения равномерно покрыт отверстиями для вакуумного прижима полотна, что обеспечивает его натяжение



6. Вакуумный стол натяжения размотки и намотки шелкографской печатной машины



6.1   Стол натяжения использует вакуум Adopts suction to produce negative voltage strength для протяжки материала, материал не повреждается (используется устройство регулировки натяжения).

6.2   Если материал находится выше верхней предельной позиции (2), терминал размотки начинает размотку, а терминал намотки останавливает намотку. Когда материал находится в нижней предельной позиции, терминал размотки останавливается, а терминал намотки включается, пока материал не достигнет верхней позиции.

6.3   Область вакуумного прижима настраивается под реальный размер запечатываемого материала.



7. Размотка / Намотка шелкографской печатной машины



7.1. Вал размотки рулона с вакуумным зажимом втулки, удобен для установки и смены рулона

7.2. Неподвижный вал: используется для передачи материала

7.3. Электронная начинка системы размотки полотна Электронная начинка системы размотки полотна.



8. УФ сушка шелкографской печатной машины

8.1 Узел отверждения УФ

8.1.1 Встроенная часть

a)  Высокоэффективный вентилятор вытяжки

б) УФ лампа

в) Двигатель автоматической регулировки натяжения

8.1.2 Характеристики:

a)    Используется импортная высококачественная лампа

б) Великолепная система отвода теплоты предотвращает повреждение материала.

в) Быстрая сушка,  занимает мало пространства

г) Система контроля натяжения намотки, ensures the evenly tension during the conveying process



8.2 . ИК сушка шелкографской печатной машины



a.      Система непрерывного натяжения-намотки рулона

б. Многосекционный нагрев, отдельная настройка температуры для каждой секции

в. Импортная высококачественная нагревательная трубка, быстрый нагрев, стабильная температура

г. В зависимости от используемых красок и толщины нанесения используется разная длина сушки.

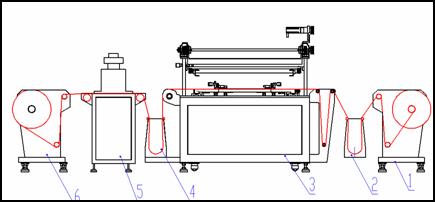

В. Схема рабочего процесса в рулонной шелкографской печатной машине



1. Узел размотки

  Старт--------материал не у нижнего датчика-------включение двигателя размотки-----материал перемещается к нижнему датчику----------двигатель размотки останавливается---------материал перемещается к верхнему датчику----- Двигатель размотки включается



2. Узел намотки

Старт ------материал не на верхнем датчике------включается двигатель намотки-----материал перемещается к верхнему датчику ------двигатель останавливается----материал на нижнем датчике-----  двигатель намотки включается.



3. Печатная секция

Старт------вал протяжки протягивает материал на расстояние, заданное в программе и останавливается (либо доходит до срабатывания датчика по метке) ------ вал протяжки останавливается------рамка опускается -------начинается печать------рамка поднимается-----ожидание следующего цикла печати.





Г. Функции рулонной шелкографской печатной машине

1.       Шелкографская машина серии DR оснащен контролером, датчиком наличия бумаги и сенсорным экраном.

2.       В шелкографской машине серии DR используются сервомоторы для повышения точности и скорости подачи материала.

3.      Четыре опорные колонны в печатной секции для стабильной работы печатной секции.

4.       Опорная платформа печатной секции оборудована вакуумным столом для качественного прижима материала.

5.       Вал подачи оснащен устройством вакуумного прижима материала для обеспечения точности его подачи.

6.      Тонкая настройка рамы по трем направлениям.

7.       Рама имеет пневмомеханическую комбинацию, раму легче менять.

8.       Вал подачи оснащен устройством вакуумного прижима материала для обеспечения точности его подачи.

9.    В зависимости от используемой технологии пользователь может выбрать как УФ, так и  ИК сушку, которые взаимозаменяются.



Д. Технические характеристики рулонной шелкографской печатной машине DR-3232

NO

Наименование

Ед.изм.

Характеристика

1

Максим. область печати шелкографской машины DR-3232

мм

320X320

2

Максим. размер рамы шелкографской машины DR-3232

мм

850X650

3

Ширина материала шелкографской машины DR-3232

мм

150~320

4

Максим. диаметр рулона подачи шелкографской машины DR-3232

мм

￠500

5

Диаметр вала размотки шелкографской машины DR-3232

мм

￠75

6

Максим. диаметр рулона приемного узла

мм

￠500

7

Диаметр вала на намотке

мм

￠75

8

Максимальная механическая скорость печати

м/ч

900

9

Толщина запечатываемого материала

мм

0.05~0.3

10

Точность приводки шелкографской машины DR-3232

мм

±0.05

11

Рабочее давление пневматики

MPa

6.0

12

Электропитание шелкографской машины DR-3232



380В 50/60Гц 30А



2.    Запасные части рулонной шелкографской печатной машины

NO

Наименование

Описание

Марка

1

Привод подъема рамы

Частотный преобразователь (инвертер)

ТайваньYK

2

Направляющая подъема рамы

Четыре колонны

Тайвань AMT

3

Привод печати

Сервопривод

Япония Panasonic 400Вт

4

Направляющая печати

Линейная направляющая

ТайваньAMT

5

Печатный цилиндр

CQ2B40-50

Япония SMC

6

Платформа

Высококачественная точно отшлифованная платформа

Нержавеющая  сталь

7

Приводка

Оптический датчик

Япония SUNX

8

Вакуумный двигатель платформы

1HP

Тайвань, Fan

9

Давление вакуума в вале натяжения полотна

1HP

Тайвань, Fan

10

Давление вакуума в вакуумном столе печатной секции

1HP

Тайвань, Fan/1шт

11

Пневматические компоненты



SMC、AIRTIC

12

Электрические компоненты



Omro, Schneider, H.W.L、Mitsubishi

13

Экран

CCD видеосистема

На выбор
