Шелкографская - Трафаретная рулонная печатная машина

Подробное описание машины

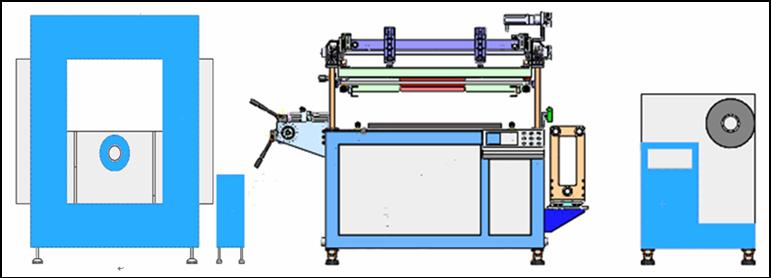

A. Изображение шелкографской рулонной машины

Комбинация с одним цветом (шелкографская рулонная машина может печатать несколько раз для достижения многоцветной печати)






Встроенные компоненты шелкографской рулонной машины

1. Узел размотки

2. Система равнения края полотна

3. Секция печати

4. Узел сушки и намотки



БСтруктура шелкографской рулонной машины

1. Печатная секция шелкографской рулонной машины




Характеристики

1)      Максимальный размер рамки  850*1000

2)      Привод: серводвигатель

3)      Настройка рамы: по трем осям XYQ

4)      Направляющая: линейная рельсовая

5)      Настройка прижима печати: регулятор прижима (Тайвань)

6)      Измеритель давления: цифровой манометр (Тайвань)

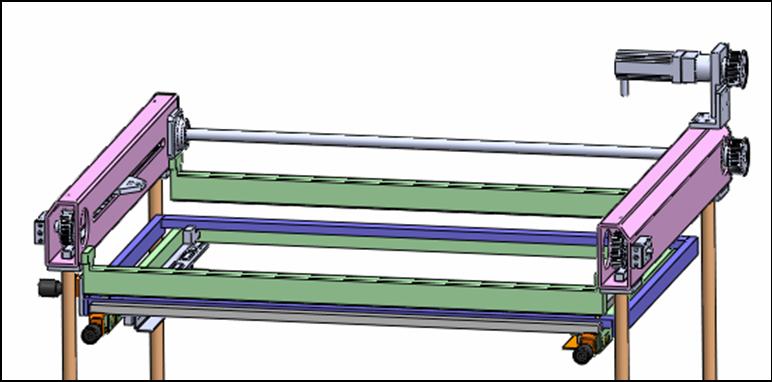

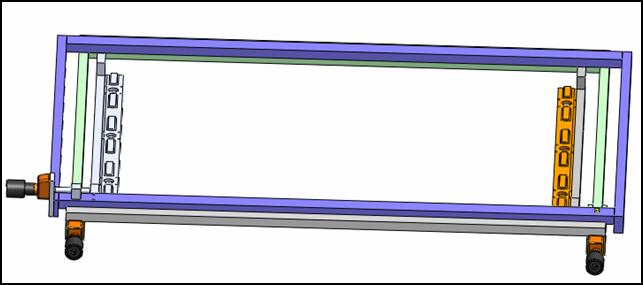

2. Узел настройки трафаретной рамы шелкографской рулонной машины






Характеристики

1)      Настройка по трем осям X/Y/Q

2)      Линейная рельсовая направляющая тонкой настройки рамы

3)      Диапазон настройки X/Y: ±8мм

4)      Диапазон поворота рамки:±3°

5)      Диапазон регулировки расстояния между сеткой и запечатываемым материалом: ±20мм

6)      Фиксация пластины: сочетание пневматики и механики

7)      Подходит для разных размеров пластин



3Узел приводки платформы шелкографской рулонной машины




Части платформы:

1 Платформа с вакуумной фиксацией полотна во время печати

2 Функция обдува после печати

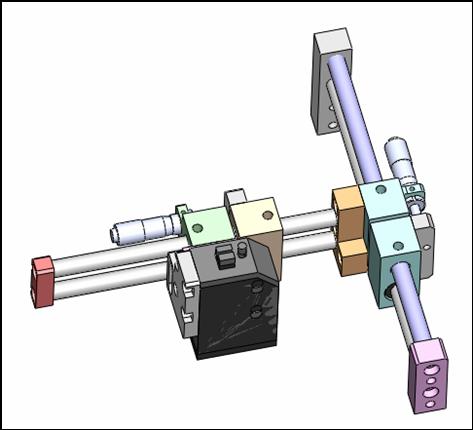

4Датчик приводки печати по метке, работающий как по черной, так и по цветной (контрастной метке) шелкографской рулонной машины




1. Американский аналоговый датчик для приводки

2. Четырехнаправленный микрометр для тонкой приводки по осям X/Y

3. Автоматическое распознавание метки для обеспечения точности приводки.

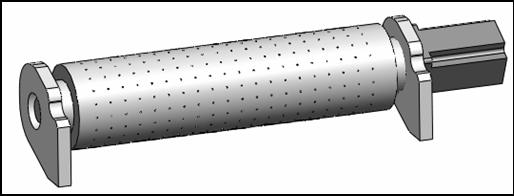

5. Вакуумный вал натяжения шелкографской рулонной машины




5.1  Длина протяжки управляется сервоприводом, обеспечивая точность приводки

5.2  Вал покрыт отверстиями для вакуумного прижима полотна, что обеспечивает его натяжение.



6. Система равнения полотна шелкографской рулонной машины

1). Датчик равнения полотна

2). Механизм равнения полотна

3). Когда датчик распознает отклонение материала, двигатель перемещает материал в нужное положение.






7. Секции размотки/намотки полотна шелкографской рулонной машины





7.1. Вал размотки рулона с вакуумным зажимом втулки

7.2. Неподвижный вал: используется для передачи материала

7.3. Электронная начинка системы размотки полотна



8. Узел ИК сушки и намотки шелкографской рулонной машины







a.      Система непрерывного натяжения-намотки рулона

б.  Мультисекционная сушка, отдельная настройка температуры для каждой секции

в.  Импортная высококачественная ИК лампа (ТЭН), быстрый нагрев, стабильная температура

г.  В зависимости от используемых красок и толщины нанесения используется разная длина сушки.





В .Схема рабочего процесса шелкографской рулонной машины

1. Узел размотки шелкографской рулонной машины

  Старт--------материал не у верхнего датчика-------включение двигателя размотки-----материал перемещается к верхнему датчику----------двигатель размотки останавливается---------материал перемещается к нижнему датчику----- Двигатель размотки включается



2. Узел намотки шелкографской рулонной машины

Старт ------материал не на нижнем датчике------включается двигатель намотки-----материал опускается к нижнему датчику ------двигатель останавливается----материал на верхнем датчике-----  двигатель намотки включается.



3. Печатная секция шелкографской рулонной машины

Старт------вал протяжки протягивает материал на расстояние, заданное в программе и останавливается (либо доходит до срабатывания датчика по метке) ------ вал протяжки останавливается------рамка опускается -------начинается печать------рамка поднимается-----ожидание следующего цикла печати.



Г. Функции шелкографской рулонной машины

1.       Шелкографская машина оснащен контролером, датчиком наличия бумаги и сенсорным экраном

2.       В машине используются сервомоторы для повышения точности и скорости подачи материала.

3.       Четыре опорные колонны в печатной секции для стабильной работы.

4.       Опорная платформа печатной секции оборудована вакуумным столом для качественного прижима материала

5.       Вал подачи оснащен устройством вакуумного прижима материала для обеспечения точности его подачи

6.       Тонкая настройка рамы по трем направлениям.

7.       Рама имеет пневмомеханическую комбинацию, раму легче менять

8.       Вал подачи оснащен устройством вакуумного прижима материала для обеспечения точности его подачи.

9.       В зависимости от используемой технологии пользователь может выбрать как УФ, так и ИК сушку, которые взаимозаменяются.



Д.  Технические характеристики шелкографской рулонной машины

1. Технические характеристики шелкографской рулонной машины

NO

Наименование

Ед.изм.

Характеристика

1

Максим. область печати

мм

600X700

2

Максим. размер рамы

мм

850X1000

3

Ширина полосового материала

мм

150~600

4

Максим. диаметр рулона подачи

мм

500

5

Диаметр вала размотки

мм

75

6

Максим. диаметр рулона приемного узла

мм

500

7

Диаметр вала на намотке

мм

75

8

Максимальная механическая скорость печати

м/ч

600

9

Толщина запечатываемого материала

мм

0.05~0.3

10

Точность приводки

мм

±0.05

11

Рабочее давление пневматики

MPa

6.0

12

Электропитание



380В 50/60Гц 30А



2. Основные запасные части шелкографской рулонной машины

NO

Наименование

Описание

Марка

1

Привод подъема рамы

Частотный преобразователь (инвертер)

ТайваньYK

2

Направляющая подъема рамы

Четыре колонны

Тайвань AMT

3

Привод печати

Сервопривод

Япония Panasonic 400Вт

4

Направляющая печати

Линейная направляющая

ТайваньAMT

5

Печатный цилиндр

CQ2B40-50

Япония SMC

6

Платформа

Высококачественная точно отшлифованная платформа

Нержавеющая  сталь

7

Приводка

Оптический датчик

Япония SUNX

8

Вакуумный двигатель платформы

1HP

Тайвань, Fan

9

Давление вакуума в вале натяжения полотна

1HP

Тайвань, Fan

10

Давление вакуума в вакуумном столе печатной секции

1HP

Тайвань, Fan/1шт

11

Пневматические компоненты



SMCAIRTIC

12

Электрические компоненты



Omro, Schneider, H.W.LMitsubishi

13

Экран

CCD видеосистема

На выбор





Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!



Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..



* По дополнительным вопросам и по вопросам приобретения оборудования звоните нам сюда .. или пишите сюда: info@chinko.ru
