Оборудование для производства фотополимерных форм
с секцией светового финишинга ( с гермицидными лампами )

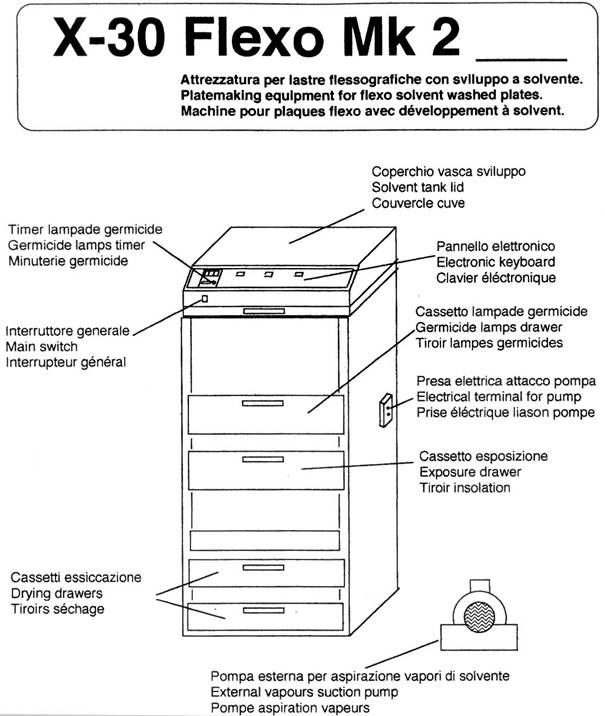

Flexo-30-MK2 – инструкция по эксплуатации
Оглавление
|
Технические данные |
4 |
|
Установка |
5 |
|
Секция экспонирования |
6 |
|
Секция промывки |
7 |
|
Сушка |
8 |
|
Гермицидная секция |
9 |
|
Электрическая схема |
10 |
|
Электронная панель |
11 |
Технические данные
|
Размер |
52´46´124, см (высота) |
|
Вес нетто |
Около 88, кг |
|
Вес вместе с упаковкой |
Около 100, кг |
Мощность |
220, В |
|
Максимальное значение тока на входе |
2.600, Вт |
|
Размер пластины |
25´35, см |
|
Лампы засветки |
6 ультрафиолетовых ламп по 40 Вт, 10 Ом |
|
Двигатель системы промыва |
12В, замкнутый контур, с инвертором |
|
Сушка пластин |
2 секции сушки с 1 термовентилятором 1.000 Вт. |
|
Регулировка времени и температуры |
На электронном микропроцессоре |
|
Вытяжка паров раствора |
Да |
Установка формного процессора для изготовления флексографских форм

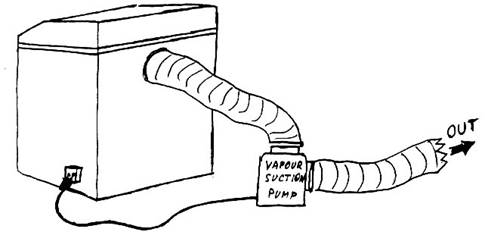

Формный процессор Flexo-30 - МК2 легко устанавливается: для этого необходимо иметь электрический терминал 220 В, которым соединяется внешний насос для вытяжки паров с машиной.
· Поставьте оборудование на стол или на устойчивую горизонтальную поверхность.
· Соедините гибкий шланг, находящийся в задней части формного процессора с входным отверстием насоса.
· Соедините второй гибкий шланг с выходным отверстием насоса. Затем этот шланг используется в качестве вывода паров раствора из помещения, в котором непосредственно находится машина (например, через отверстие в окне и т.п.).
· Соедините разъем насоса с электрическим терминалом, находящимся на боковой стороне формного процессора Flexo-30 - МК2.
· Подключите формный процессор к сетевому напряжению (220 В, или иное, указанное на ярлыке на корпусе машины).
· Нажмите на кнопку основного переключателя, при этом она начнёт светиться.
Как
будет показано позже, кнопка на электронной панели включает насос
для вытяжки паров.
Очень важно помнить включать насос каждый раз, прежде чем Вы откроете крышку промывного бака, и оставлять насос включенным, до тех пор, пока крышка промывного бака открыта.
Секция экспонирования формного процессора Flexo-30 MK2 для изготовления флексографских форм
· Откройте отсек для экспонирования и отверните прозрачную подложку из амальгамы (2). Поместите пленку негатива на фотополимерную пластину, разверните прозрачную пленку над негативом и пластиной и нажмите на кнопку "VAC" для запуска вакуумного насоса. В конце времени экспозиции, для останова вакуумного насоса, необходимо нажать один раз кнопку "VAC". Необходимо оставить насос включенным в течение всего времени экспозиции.
Примечание: негатив должен плотно прилегать к фотополимерной пластине, без пузырьков воздуха, или складок.
· Закройте отсек для экспонирования.
·
Используя кнопку,
выберите одно из двух возможных программируемых времен: Т1 или Т2. Обычно Т1
используется для первичной экспозиции пластины, а Т2 - для дополнительной
экспозиции.
· Задайте время экспозиции.
Установка экспозиции Т1.
Для того чтобы установить требуемое время,
воспользуйтесь кнопками со стрелками.
Убедитесь,
что индикатор "Т1" светится, затем, нажатием на одну из кнопок более
чем на 2 секунды, оператор войдет в программу.
Используя кнопку, возможна
установка времени экспозиции меньше, чем было запрограммировано ранее.
Используя
кнопку, возможна установка времени экспозиции больше, чем было
запрограммировано ранее. Как только кнопка будет отпущена, время экспозиции Т1
автоматически будет запрограммировано и сохранено.
Установка экспозиции Т2.
Для установки времени "Т2" необходимо действовать по тем же правилам, что и для установки времени "Т1". Только убедитесь при этом, что индикатор "Т2" светится.
· Нажмите на клавишу START/STOP (если светится индикатор "Т1", то будет запущена экспозиция Т1, если светится индикатор "Т2", то будет запущена экспозиция Т2).
При этом начинается экспонирование, а на дисплее отображается обратный отсчёт времени. В конце экспонирования машина автоматически остановится, индикатор предупреждает оператора об окончании, при помощи звукового сигнала, и, в то же время, на дисплее появятся буквы "St" (Стоп). Необходимо нажать один раз на кнопку "START/STOP" для останова звукового сигнала и удаления сообщения "St" на дисплее.
· Откройте отсек для экспозиции. Выньте из него фотополимерную пластину.
Секция промывки формного процессора Flexo-30 MK2 для изготовления флексографских форм
Кнопка
на электронной панели включает насос для вытяжки паров.
· Включите насос.
· Откройте крышку бака (1) для промывки раствором.
· Поместите фотополимерную пластину (2) на магнитный пластинодержатель (3).
· Закройте крышку бака.
·

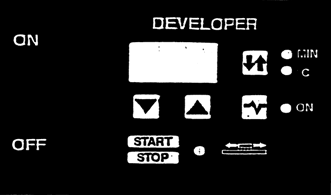

Нажатием кнопки необходимо добиться свечения
индикатора "MIN". Индикатор "MIN" должен
светиться всегда.
· Задайте время промывки.
Установка времени промывки
Убедитесь, что индикатор "MIN" светится, затем, нажатием на
одну из кнопок более чем на 2 секунды, оператор войдет в программу.
Используя кнопку, возможна
установка времени промывки меньше, чем было запрограммировано ранее.
Используя кнопку, возможна
установка времени промывки больше, чем было запрограммировано ранее.
· Нажмите на клавишу START/STOP. При этом начинается промывка, а на дисплее отображается обратный отсчёт времени. В конце промывки машина автоматически остановится, индикатор предупреждает оператора об окончании, при помощи звукового сигнала, и, в то же время, на дисплее появятся буквы "St" (Стоп). Необходимо нажать один раз на кнопку "START/STOP" для останова звукового сигнала и удаления сообщения "St" на дисплее.
· Включите насос.
· Откройте крышку бака для воды. Выньте из него фотополимерную пластину.
Внимание: Причиной паров в машине X50 Flex является использование раствора для промывки пластин. Поэтому помните, что каждый раз, прежде чем Вы откроете крышку промывного бака, необходимо включить насос. Только после того, как крышка промывного бака закрыта, можно выключить насос.
Сушка формного процессора для изготовления флексографских форм
Регулировка времени: от 1 до 99 минут.
1) Задание времени высушивания:
·
Нажимайте на кнопку до тех пор, пока
не начнёт светиться индикатор "MIN".
· На дисплее отображается время высушивания в минутах.
·
Нажатием на одну из
кнопок более чем на 2 секунды, установите время высушивания.
Кнопка уменьшает время сушки
, а кнопка увеличивает время.
Регулировка температуры: от 10 до 790 С.
2) Задание температурного режима
·
Нажимайте на кнопку до тех пор, пока
не начнёт светиться индикатор “0С”.
· На дисплее отображается температура внутри отсека для высушивания.
· Нажатием на одну из кнопок более чем на 2 секунды, установите время высушивания.
Используя кнопку, возможна
установка уровня температуры ниже, чем было запрограммировано ранее.
Используя кнопку, возможна
установка уровня температуры выше, чем было запрограммировано ранее.
Как только кнопка будет отпущена, уровень температуры автоматически будет запрограммирован и сохранен.
· Нажмите на клавишу START/STOP для того, чтобы запустить сушильный термовентилятор.
По истечении запрограммированного промежутка времени работа термовентилятора прекратится, и индикатор предупредит оператора при помощи звукового сигнала об окончании процедуры и, в то же время, на дисплее появятся буквы "St" (Стоп). Необходимо нажать один раз на кнопку "START/STOP" для останова звукового сигнала и удаления сообщения "St" на дисплее.
 |
Гермицидные лампы формного процессора для изготовления флексографских форм
Гермицидная секция находится в первом отсеке.
· Установите время гермицидного экспонирования, используя таймер DIEHL на правой стороне электронной панели.
· Поверните рукоятку вправо (+), для установки большего времени, поверните рукоятку влево (-), для установки меньшего времени. Выбор времени показывается на дисплее.
· Кнопкой "START-STOP" производится пуск-остановку гермицидного экспонирования.
Внимание: Никогда не включайте гермицидные лампы с открытым отсеком. Никогда не кладите руки под свет ламп. Для безопасности ваших глаз защищайте их темными очками.
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
