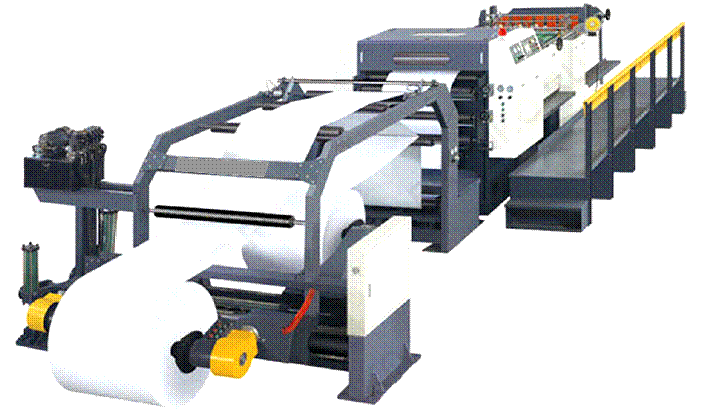

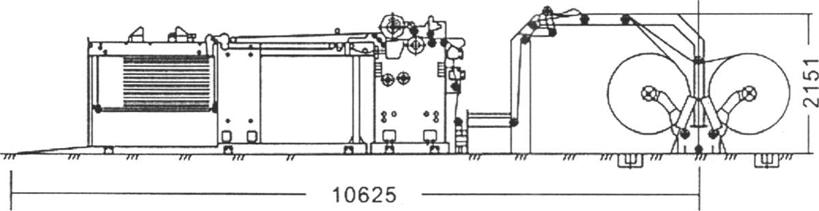

Листорезальные машины
(листорезки – флаторезки) GM-1400
Инструкция по эксплуатации
 |
Технические характеристики
|
Модель |
GM-1400 |
GM-1700 |
GM-1900 |
|
Ширина материала |
1400 мм |
1700 мм |
1900 мм |
|
Длина реза |
450- 1450 мм |
||
|
Макс, диаметр роля |
1800 мм |
||
|
Плотность бумаги |
60-550 гр/м' |
||
|
Точность реза |
+/-0,5 мм на 1000 мм |
||
|
Макс, скорость работы |
350 м/мин или 350 лист/мин |
||
|
Масса |
13 ООО кг |
15 ООО кг |
17 000 кг |
|
Электропитание |
380 В, 50 Гц |
||
|
Диапазон реза |
450- 1450 мм |
||
 |
Замечания по безопасности.
Во время работы оборудования не прикасайтесь к подвижным частям. Запрещается работа в перчатках,
Не загромождайте пространство вокруг оборудования, оператор должен иметь свободный доступ ко всем элементам станка.
Не оставляйте на подвижных частях оборудования инструмент и прочие предметы.
Регулярно проверяйте исправность блокирующих систем станка. Предупреждающие знаки на оборудовании не должны быть заслонены или испачканы.
Всегда обесточивайте оборудование перед обслуживанием. Не используйте материалы, непредусмотренные характеристиками станка. Не изменяйте заводские настройки сервоприводов и частотных преобразователей.
Элементы управления листорезальной машины
Главный пульт листорезальной машины
Сенсорный ЖК дисплей сложит для отображения задания различных параметров.
Индикатор остановки информирует оператора об автоматической остановке станка.
Индикатор питания информирует оператора о наличии питания.
Выключатель питания обесточивает все цепи управления.
Кнопка ускорения используется для ускорения работы машины.
Кнопка замедления используется для замедления работы листорезки вплоть до полной остановки.
Кнопка остановки используется для остановки машины.
Кнопка запуска используется для включения листорезки на ход. После нажатия кнопки раздается звуковой сигнал, после чего включается главный привод листорезки со скоростью, заданной в параметрах.
Выключатель счетчика отключает счет циклов (необходимо отключить счетчик на обоих пультах).
Аварийная остановка используется для экстренной остановки всего станка.
|
|
Кнопка включения прижима протяжных валов используется для сведения протяжных валов. При этом загорается световая индикация кнопки. Повторное нажатие кнопки разводит протяжные валы, при этом световая индикация гаснет. При включении листорезки на ход протяжные валы сводятся автоматически.
Давление прижима регулируется только с включенным прижимом при помощи ручек регулировки давления. Следите, чтобы давление с обеих сторон было одинаковым.
Дополнительный пульт листорезальной машины
|
|
Тормоз раскатов используется для того, чтобы при остановке листорезки рулоны с материалом не раскручивались по инерции. Настройте давление таким образом, чтобы рулоны останавливались достаточно быстро, но при этом материал не рвался.
Система слежения за краем полотна используется в случаях, когда рулон материала намотан не ровно и край полотна гуляет. Система позволяет автоматически корректировать
 |
положение края полотна. Кнопка включения прижима протяжных валов листорезки дублирует кнопку на пульте управления прижимными валами. Толчок позволяет включать листорезальную машину на малой скорости, удерживая кнопку нажатой.
Фиксатор угла ножа используется при регулировке положения ножа в соответствии с отрезаемым форматом. Во время регулировки необходимо нажать кнопку, чтобы отключить фиксатор.
Присос материала используется для лучшего укладывания отрезанного материала каскадом на транспортном столе.
Система Антистатик используется для снятия статического напряжения с отрезанных листов, Сбор пыли включает пылесос для сбора пыли в зоне после реза материала.
Компенсация натяжения полотна на листорезальной машине
используется для выравнивания натяжения полотна. Компенсационный вал имеет независимые пневматические цилиндры с обеих сторон. При помощи ручки регулировки давления можно настроить силу давления в цилиндрах. Ручка включения компенсации подает давление в цилиндры, чтобы вал давил на полотно, либо втягивает цилиндры, чтобы вал встал жестко.
Включение компенсации управления раскатами
Движение рулона влево и вправо
|
Пульт |
используется для корректировки положения полотна. Сведение зажимов используется для фиксации рулона материала. Развод зажимов используется чтобы снять рулон или втулку от рулона. Подъем и опускание рулона используется для корректировки высоты положения рулона.
Пульт управления транспортного стола и приемки листорезальной машины
Кнопки ускорения, замедления, остановки, запуска, аварийная остановка и выключатель счетчика дублируют кнопки на главном пульте.
Переключатель режима работы транспортера позволяет выбрать автоматический либо ручной режим, В ручном режиме транспортер работает с постоянной скоростью, независимо от работы режущей секции. А автоматическом режиме транспортер работает со скоростью пропорциональной скорости работы режущей секции.
Кнопки скорости транспортера используются для ускорения или замедления скорости движения транспортера.
Выключатель подбивки используется для включения механической подбивки листов на приемном столе.
Кнопки кореекнии показаний счетчика используются для изменения показаний. Нажатие кнопки «+» увеличивает показания на 1, нажатие кнопки «-» уменьшает на 1.
Выключатель вставки закладок включает систему вставки закладок. Параметры работы системы задаются на ЖК дисплее.
Переключатель режимов работы приемного стола позволяет выбрать автоматический либо ручной режим. В ручном режиме подъем и опускание приемного стола осуществляется вручную. В автоматическом стол опускается автоматически, параметры автоматического режима задаются на ЖК дисплее.
Кнопки
подъема и
опускания приемного стола служат для регулировки высоты приемного
стола в ручном режиме.
Кнопки вставки закладки используются для ручной вставки закладки.
Выключатель пневматической подбивки включает пневматические вибраторы на боковых щеках.
Регулировка давления пневмовибраторов используется для настройки вибрации боковых щечек.
Первый запуск листорезальной машины
Перед включением оборудования оператор должен внимательно изучить инструкцию по эксплуатации, ознакомиться со всеми узлами станка, проверить систему безопасности и целостность всех элементов. Первое включение производится без материала и на низкой скорости. Проверьте правильность направления вращения всех двигателей (вентиляторов, компрессора, масляных станций). При необходимости измените фазировку.
Убедитесь в исправности всех систем блокировки.
Если все системы работают нормально, можно плавно увеличивать скорость. Дайте машине поработать некоторое время на средней скорости. Проверьте, не происходит ли где-нибудь излишнего нагрева. После этого приступайте к резке бумаги.
Порядок работы листорезальной машины
Установите рулон бумаги на раскаты листорезки при помощи гидравлического зажима
и подъемника. Старайтесь устанавливать рулон по центру. Проведите материал

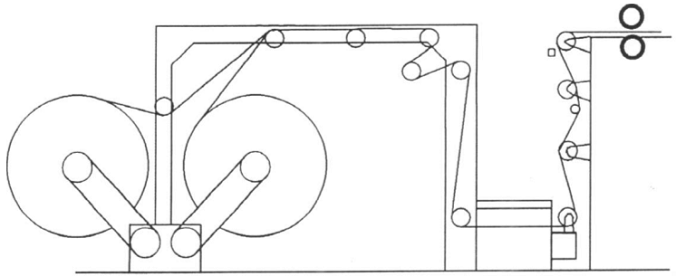

через валы системы раскатов и заправьте в листорезальную машину согласно схеме
заправки.
При необходимости используйте систему перегиба бумаги. Включите зажим резинового проводящего вала и отрегулируйте давление этого вала с обеих сторон. Кнопкой «толчок» протяните бумагу под нож. После этого можете включать листорезальную машину на ход.
Пропустите первые несколько метров материала, пока он не выровняется. После стабилизации материала на небольшой скорости необходимо убедиться, что все углы прямые. При необходимости отрегулируйте угол положения ножа в соответствии с отрезаемым размером.

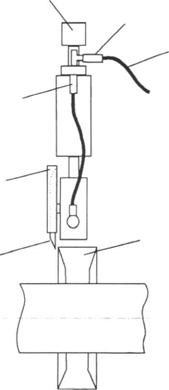

Для продольной резки материала настройте дисковые продольные ножи. Сперва установите ответные части ножей в соответствии с требуемыми параметрами реза. Отведите нож в сторону от ответной части, чтобы при опускании он не попал на нее. При помощи клапана подъема- опускания ножа опустите нож. Отрегулируйте его высоту при помощи рукоятки регулировки высоты. Кромка ножа должна оказаться ниже кромки ответной части ножа. При помощи клапана прижима ножа отведите нож в сторону. Подведите ножевой блок к ответной части и настройте зазор между дисковым ножом и ответной частью. Зазор должен быть около 0,5 мм. Зафиксируйте ножевой блок на рейке и при помощи клапана прижима ножа прижмите дисковый нож к ответной части.
При помощи клапана подъема-опускания ножа поднимите дисковый нож. Опустите и поднимите нож несколько раз, чтобы убедиться, что нож свободно опускается не задевая ответную часть, а затем плотно прижимается к ней (клапан прижима ножа должен быть включен). Поднимите все ножи и заправьте материал, Кнопкой «толчок» протяните материал под нож. Когда материал натянется, опустите дисковые ножи при помощи клапана подъема-опускания. При отрезании боковой кромки включите воздушный отвод кромки и заправьте конец отрезанной кромки в трубу отвода.
Поднимите
приемный стол вверх до упора. Отрегулируйте задний упор и боковые щеки в
соответствии с отрезаемым форматом. При продольной резке
на два листа, установите среднюю щеку. Включите механическую подбивку листов и пневматическую вибрацию боковых щек. Включите автоматический режим опускания приемного стола. Плавно увеличьте скорость работы.

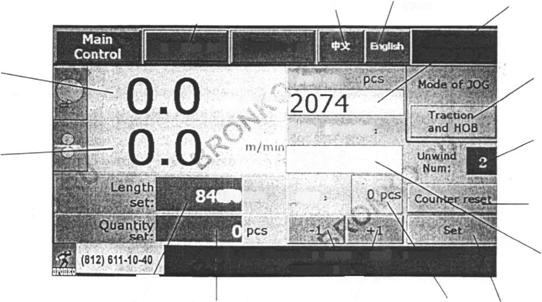

Сенсорный ЖК дисплей листорезальной машины
 |
Скорость работы показывает текущую производительность в резах в минуту и в метрах в минуту.
Параметры - вход в меню настройки параметров.
Китайский/Английский язык - выбор языка меню.
Счетчик партии - подсчет листов в партии.
Счетчик листов — общий счетчик отрезанных листов.
Режим работы кнопки «Толчок» - выбор одного из двух режимов ручной протяжки материала. «Traction and НОВ» - протяжка и рез. В этом режиме при нажатии кнопки «Толчок» вращаются и подающие валы, и поперечный нож. «Traction only» - только протяжка. В этом режиме при нажатии кнопки «Толчок» происходит только подача материла, поперечная резка не происходит. Смена режимов производится нажатием на панель.
Количество рулонов - количество разматываемых рулонов. При работе с двух рулонов показания счетчика увеличиваются на 2 за каждый рез. Для изменения параметра нажмите на панель и введите требуемое значение.
Сброс счетчиков - нажмите на панель, откроется меню сброса показаний счетчиков, Для сброса требуемого счетчика нажмите на панель и удерживайте палец нажатым несколько секунд. Заданный формат реза - нажмите на панель и задайте требуемый размер.
