Бобинорезальная машина для продольной нарезки кассовой ленты и факсовой бумаги модель QFJ- 900-1200
руководство по эксплуатации
СОДЕРЖАНИЕ
1. Список узлов бобинорезальной машины ( стр. 2 )
2. Основные технические характеристики ( стр.2 )
3. Такелажные работы. ( стр.3 )
4. Подготовка оборудования и его эксплуатация. ( стр.3 )
5. Описание пульта управления. ( стр.10 )
6. Уход за оборудованием. ( стр.7 )
7. Устранение неисправностей. ( стр.8 )
8. Список комплектующих деталей. ( стр.9 )
9. Описание пульта управления ( стр.10)
10. Дефекты, часто встречающиеся в работе , и их причины (стр.11)
11. Схема набора вала (стр.16)
12. Электрическая и пневматическая схемы ( стр.17 )

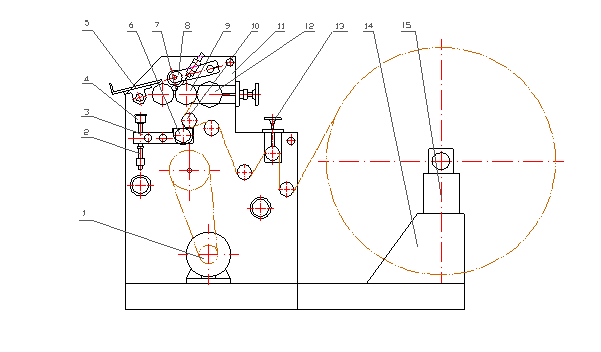

1. Список узлов бобинорезальной машины
1. Двигатель с инвертером 2.2 кВт.
2. Регулируемый узел высоты прижима маркерных роликов.
3. Кронштейн с наносящим маркером.
4. Маркерный цилиндр.
5. Стол приемки.
6. Ванночка для краски.
7. Красящий вал (маркер «красной линии»- в количестве -22 штук).
8. Прижимной ( кареточный ) резиновый вал.
9. Приемный вал.
10. Ответные ( втулочные) ножи - ответный вал.
11. Станина станка.
12. Дисковые ножи (верхний ножевой вал).
13. Регулировочный вал дополнительного натяжения полотна бумаги.
14. Станина размоточного узла.
15. Размоточный вал.
16. Регулировочный узел размотки.
2.Основные технические характеристики бобинорезальной машины
Ширина роля, макс. 900 мм
Диаметр роля на размотке, макс. Ǿ 1000 мм
Диаметр размоточного вала Ǿ 76 мм
Ширина нарезаемой ленты 37,5-40-44-57-69-76-80-105-210-216-297-305-310-350-360-420-597-620-840мм.
Диаметр роля на намотке Ǿ 200 мм
Минимальный внутренний диаметр гильзы 12мм
Скорость 12~120 м\мин
Мощность 2.2 кВт
Питание 220 В, 50 Гц,
Габариты 1400х1600х1400 мм
Вес 1500 кг
Для наматывания рулонов предусмотрена автоматическая продувка , автоматическая заправка концов лент специальным ножом , автоматическая маркировка роликов маркерной краской и остановка станка. Кромки бумаги убираются отсасывающим устройством , предусмотрена регулировка ширины кромок материала.
Пневматический компрессор (минимальное давление -8 бар, максимальное -10 бар ,производительность -225 л/ мин )
3. Такелажные работы с бобинорезальной машиной.
По получении бобинорезальной машины, пользователь должен вскрыть деревянный ящик и проверить комплектность поставки согласно списку комплектующих.
Перемещать машину к месту ее эксплуатации надо осторожно, избегая внешних ударов и царапин. Выгружая машину при помощи подъемного крана, используйте четыре кольца на корпусе бобинорезальной машины.
Установка
Данная бобинорезальная машина должна быть установлена на ровном бетонном полу (нет необходимости заранее вкручивать в фундамент крепежные болты, можно просто потом прикрутить ее болтами). Закрепите ее со всех сторон болтами и подключите к сети.
Выравнивание
Для того, чтобы рез был точным и аккуратным, бобинорезальная машина должна находится в горизонтальном положении. Для выравнивания бобинорезальной машины необходимо подкрутить крепежные болты при помощи гаечного ключа и использовать уровень для корректировки. С целью проверить, точно ли вы выровняли машину, можно с помощью уровня проверить положение валов относительно стены. Проверив, стяните крепежные болты шайбами. Затем можно использовать широкие болты для фиксации.
Требования к горизонтальности положения бобинорезальной машины следующие:
Отклонение бобинорезальной машины по горизонтали (проверка по валам) должно составлять не более 1 мм. Отклонение бобинорезальной машины по вертикали должно составлять не более 1 мм.
4.Подготовка бобинорезальной машины и ее эксплуатация
1. Подготовка
а) Проверьте надежность и прочность установки каждого узла, прочность крепежа.
б) Смазать двигающиеся и приводящие части бобинорезальной машины , такие как масленка, подшипник впрыскивающей форсунки, привод, зубчатые колеса и т.д. маслом №26 Q\SY 1152-79
в) проверить надежность сцепления вставляющихся узлов и подсоединения направляющих валов
г) после прохождения рабочего цикла не должно наблюдаться эффекта увлажнения на бумаге. Также, двигатель должен вращаться в правильном направлении
д) необходимо четко понимать предназначение всех переключателей на панели управления и вообще быть знакомым с функциями агрегатов оборудования

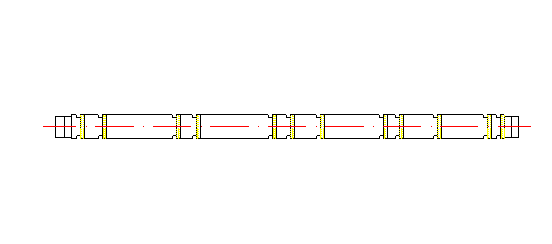

4.1Установка режущих ножей в бобинорезальной машине
Впервые измеряется расстояние между разматываемыми рулонами и станиной станка ( со стороны тормозной муфты ) . На нижний ножевой вал надевают требуемое число дополнительных гильз ( проставочных втулок ) так, что крайний нижний нож на вале и разматываемые рулоны находились на точно одинаковом расстоянии от станины станка. Нужно подчеркнуть, что набор ножей и гильз хорошо стягивается . Если разрезают партию рулонов одинаковой ширины друг за другом , чтобы облегчить работу можно наносить метки на разматываемый ролик.
4.2 Расположения ответных ножей в бобинорезальной машине
Отрегулируйте приводной болт на верхнем ножевом валу, чтобы этот вал встал горизонтально по отношению к ответному валу. Затяните приводную гайку на ползуне верхнего ножевого вала, чтобы вал вращался вокруг оси. Рулон бумаги при этом должен разрезаться дисковым ножом, лезвие которого должно быть слегка утоплено в прорези ответного ножа. Будьте внимательны и не повредите лезвие дискового ножа. Помните, что глубина утопления этого ножа в ответном должна быть в районе 1.5 мм. Произведите поджим дисковых ножей к втулочным ножам и зафиксируйте это положение контргайкой.
4.3 Установка красящих валиков в бобинорезальной машине
Средние точки красящих валиков размещают между режущими ножами ( по центру ширины разрезаемой ленты ). Перед работой контролируется необходимое количество маркерных роликов , количество краски в ванночке. Длина маркерной полосы выставляется с помощью реле времени.
4.4 Заправка бумаги в бобинорезальной машине
Оптимальное положение разматываемых рулонов в середине на разматываемом вале - так нагрузка на коренные подшипники равномерно распределяется. С помощью регулировочного винта регулируется ширина обрезаемых кромок бумаги
Снимите размоточный вал, пропустите его через отверстие шпули, на которую намотан роль бумаги, наденьте на вал две установочные втулки, поставьте размоточный вал обратно на раму узла размотки и закрепите его. Произведите подкачку вала воздухом при помощи пневмо-пистолета . Далее, пропустите бумагу через систему валов так, как это показано на рисунке 1.
4.5 Установка намоточных штанг в бобинорезальной машине
На намоточную штангу справа надевают требуемое число дополнительных гильз так , что конец крайней гильзы и точка резания первого справа нижнего ножа совпадали друг с другом. При необходимости обрезают конец гильзы. Это касается обеих намоточных штанг. Потом на штангу надевают требуемое количество гильз. На левый конец штанги надевают дополнительные гильзы и наконечник так , что конец крайней гильзы перекрывает конец штанги. Соединение наконечника и крайней гильзы склейкой – лентой облегчает отрез конца гильзы по требуемой длине. Регулярное смазывание ( примерно раз в смену ) концов штанг, лежащие в направляющих, обеспечивает плавное вращение штанг. ВНИМАНИЕ ! Это очень важно , что штанги во время намотки не должны иметь ни игры , ни натяжения.
Нажмите ручку пневматического клапана - вверх, тем самым подняв прижимной кареточный вал, и установите штангу между двумя большими валами в направляющие. . Затем нажмите ручку пневматического клапана- вниз . В режиме * работа * автоматическая продувка- прижмет концы бумажных полос к гильзам( время подачи воздуха выставляется таймером ) . Затем нажмите кнопку *Старт*-начало цикла : заправочная линейка загибает концы лент под гильзы (время срабатывания линейки выставляется таймером ) , далее в начале намотки срабатывает маркировка роликов ( время срабатывания маркировки выставляется таймером ) и начинается цикл намотки на заданную длину. После окончания намотки – кареточный вал поднимется в верхнее положение. Далее необходимо произвести замену штанги с новыми гильзами и произвести закладку штанги в направляющие . Станок готов для выполнения следующего цикла.
Если в каком- то месте прохождения бумаги по тракту наблюдается провис полотна бумаги, а в другом ,наоборот, излишнее натяжение, отрегулируйте контрольный вал с помощью рукоятки на размоточном валу, а также отрегулируйте давление в штоках цилиндров системы дополнительного натяжения полотна .
Для настройки и регулировки отдельных функций ( *продувка *, * заправочная линейка * , * маркер *и *автоматический подьем кареточного вала *- предусмотрена отдельная панель управления .Когда намотка будет подходить к установленному на счетчике числу, бобинорезальная машина автоматически остановиться
По окончании рабочего цикла намотки, нужно взять штангу положить на стол приемки отрезать ножом намотанную часть от остального полотна, проклеить, зафиксировать концы бумаги и снять готовую продукцию с вала. Положите новую штангу с гильзами и произведите новый цикл намотки. Вал, с которого вы только что сняли нарезанные ролики, переместите его на стол для упаковки.
4.6 Установка параметров бобинорезальной машины
…………………..
……………………….
6. Уход за бобинорезальной машиной
1. Меры предосторожности и правильное обслуживание оборудования
Для того, чтобы продлить эксплуатационный срок бобинорезальной машины , добиться нормальной работы всех ее механизмов и в результате получить точную нарезку ленты, необходимо соблюдать меры предосторожности и правильно ее обслуживать.
а) Периодически смазывайте маслом масленку, отверстие для впрыска масла и двигающиеся части бобинорезальной машины , ни в коем случае нельзя допускать, чтобы ее соприкасающиеся узлы работали в несмазанном состоянии.
б) Добавьте необходимое количество смазки на приводящие механизмы бобинорезальной машины и на зубчатые колеса и запустите машину (машинное масло № 26 Q\SY 11522-79)
в) Удалите остатки смазки, попавшей не неподвижные части бобинорезальной машины.
г) Убедитесь, что стяжки на рабочих механизмах ослаблены после того, как бобинорезальной машины поработала какое-то время, стяните их опять
д) Не допускайте попадания машинного масла на резиновый прижимной вал, это приведет к его деформации и потере точности реза.
е) Периодически протирайте металлические валы, во избежание появления ржавчины или коррозии
ж) Электрические узлы бобинорезальной машины надо также содержать в чистоте, избегать сильного на них внешнего воздействия.
З)Пневматическое оборудование:
1) Распылитель масла- необходимо следить за уровнем масла и при необходимости доливать до нужного уровня ( проверка – раз в неделю ).
2)Водоотделитель – выпуск воды (повторяемость – 2-3 раза в смену )
Воду , которая накапливается в резервуаре компрессора , следует выпускать ежедневно или чаще , если нужно .
7. Устранение неисправностей в бобинорезальной машине
8. Список комплектующих деталей в бобинорезальной машине
Дефекты, часто встречающиеся в работе , и их причины
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
