Листорезательная гильотинная машина DFJ-1100B
Листорезальная машина DFJ-1100 предназначена для резки на листы (флаты) различных материалов: бумаги, картоны, ламинированные и кашированные материлы и многие другие.
На листорезке-флаторезке установлены сервомотор Yaskawa, тач-скрин монитор с контроллером управления машины Panasonic, система продольной приводки по метке (Тайвань), система пневматического подъема роля на размотке, система автоматического подъема стола приемки и автоматического сталкивания готовых листов в пачке. На столе – приемнике листов получается готовая к дальнейшей работе пачка листов.
Листорезальная машина DFJ-1100 сочетает в себе высокую точность работы с простотой в эксплуатации.
Технические характеристики листорезальной машины DFJ-1100:
|
Толщина разрезаемой бумаги |
80-600 грамм / м2 |
|
Макс. диаметр роля на размотке |
1500 мм |
|
Максимальная ширина разрезаемого материала |
1100 мм |
|
Диапазон длины реза |
0-1999 мм |
|
Даиметр втулки роля на размотке |
76 мм = 3” (опционально другие диаметры) |
|
Точность резки |
± 0.15 мм |
|
Макс. скорость резки |
150 резов в минуту (зависит от длины реза и свойств материала) |
|
Макс. скорость протяжки материала |
130 м/ мин |
|
Высота готовой пачки нарезанных листов |
до 1100 мм |
|
Давление воздуха |
0.6-0.8 МПа |
|
Мощность сервомотора |
3 кВт |
|
Мощность инвертора |
1.5кВт |
|
Мощность компрессора воздуха |
1.5 кВт |
|
Мощность тормозных муфт |
20 кг / м2 |
|
Потребляемое электричество |
380 В / 220В 50Гц/60Гц |
|

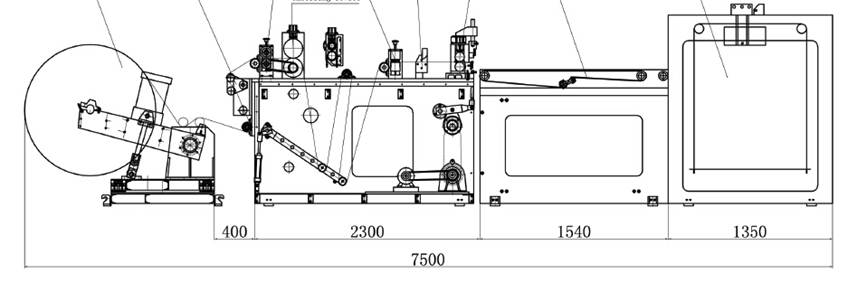

Габаритные размеры |
7500*2300*1800 мм |
|
Вес в упаковке |
4800 кг |
Основные части листорезальной машины DFJ-1100:
|
Система размотки ролей материала |
Пневматические валы под втулку 76 мм или другой диаметр по заказу |
|
Система контроля натяжения полотна |
Автоматическая система |
|
Система автоматического равнения края полотна |
Электрическая с оптическими датчиками |
|
Нож режущий |
Сделан из высококачественного сплава с высококачественной последующей механической доработкой, долгая служба ножа и его простая заточка |
|
Система счета |
Контроллируется системой PLC с устройством вставки этикеток-меток |
|
Валы |
Валы протяжки и танцующие валы управляются пневматикой |
|
Секция приемки листов |
Высокоточная приемка нарезанных листов на приемном столе со сталкиваеим их в стопу |
