Cкоростная листорезательная машина серии DFJ

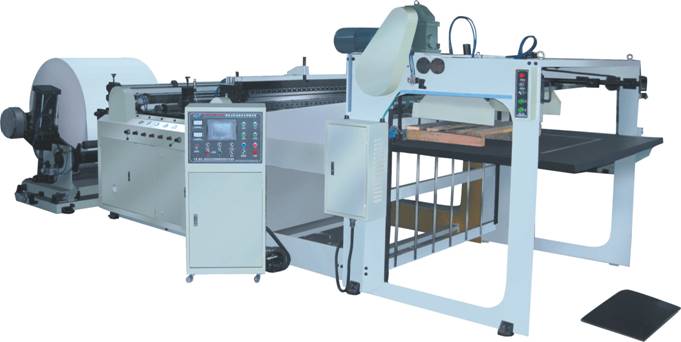

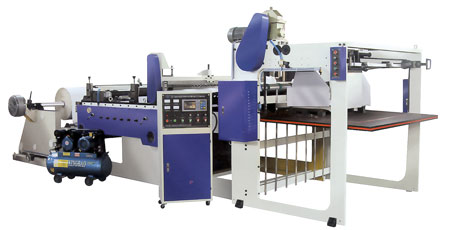

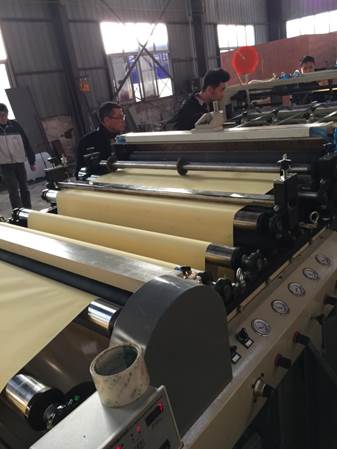

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 1.

Листорезальная машина серии DFJ предназначена для скоростной резки на листы (флаты) различных материалов: бумаги, картоны, ламинированные и кашированные материлы и многие другие.  Листорезальная машина серии DFJ сочетает в себе высокую скорость и точность работы с простотой в эксплуатации.


Листорезательная машина DFJ оснащена фотодатчиком для контроля меток, что позволяет производить точную резку предварительно запечатанных материалов. Протягивание полотна осуществляется протяжными валами с сервоприводом Yaskawa, тач-скрин монитор с контроллером управления машины Panasonic, система продольной приводки по метке (Тайвань), система пневматического подъема роля на размотке, система автоматического подъема стола приемки и автоматического сталкивания готовых листов в пачке. На столе – приемнике листов получается готовая к дальнейшей работе пачка листов. Машина оснащена компьютерным управлением для ввода необходимых параметров.



Технические характеристики скоростной листорезальной машины DFJ-серии:


Максимальная ширина рулона:

600 мм

1100 мм

1300 мм

1600 мм

Максимальная диаметр рулона:

1500мм

Толщина бумаги:

50 (80) - 600 граммметр2

Электромагнитная тормозная система:

10 кг / м2

20 кг / м2

Скорость (Инвертор 1.5кВт):

до 120 м/мин

Сервопривод гильотины:

1.8 кВт

3 кВт

Длина реза листорезки:

20-1300 мм

0-1999мм

Количество резов:

20-150 рез/мин

Максимальная высота стопы:

1100мм

Точность реза:

≤0.15мм

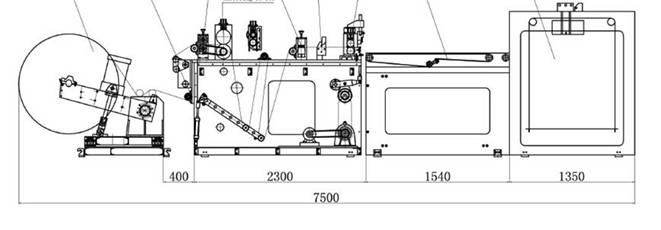

Габаритные размеры листорезки

( Длина x Ширина ):

7500*1400 мм

7500*2200 мм

7500*2800 мм

7500*3000 мм

Высота листорезки:

1800 мм

Вес листорезки:

2.5 тонн

4 тонн

4.8 тонн

5.7 тонн



Особенности построения скоростной листорезальной машины серии DFJ:



-        Размоточный роль под втулку 76 мм с пневматическим зажимом



-        Cистема ручного поперечного равнения полотна

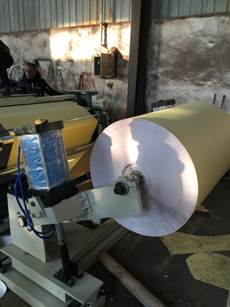

- Пневматическая система подъёма тяжёлых ролей на размотке



Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 2.





-        Автоматическая система равнения края полотна с тайваньским датчиком KONTEC

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 3.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 4.





- Электромагнитная тормозная муфта на размотке роля материала



-        Автоматический контроль натяжения полотна на размотке и намотке

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 5.





-        Качественно сбалансированные передаточные валы и продольная резка кромок



-        Автоматическая система протяжки материала и точная подачи его в зону реза



Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 6.





-        Прижимной и плавающий вал пневматические. Компрессор 1.5 кВт



-        Резка полотна на листы гильотинным ножом



-    Выклад порезанных листов на конвейер

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 7.





-        Автоматическое складирование порезанных листов на столе самонаклада



Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 8.





-        Компьютерное управление с сенсорным экраном и PLC-контроллер



Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 9.

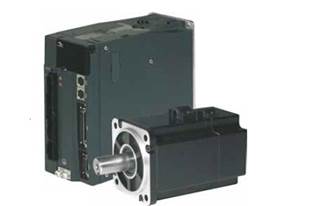

-        Сервоприводная система протяжки материала с двигателем 3 кВт, инвертер управляет основным двигателем листорезки

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 10.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 11.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 12.



Основные части скоростной листорезальной машины серии DFJ:

Система размотки ролей материала

Пневматические валы под втулку 76 мм или другой диаметр по заказу

Система контроля натяжения полотна

Автоматическая система

Система автоматического равнения края полотна

Электрическая с оптическими датчиками

Нож режущий

Сделан из высококачественного сплава с высококачественной последующей механической доработкой, долгая служба ножа и его простая заточка

Система счета

Контроллируется системой PLC с устройством вставки этикеток-меток

Валы

Валы протяжки и танцующие валы управляются пневматикой

Секция приемки листов

Высокоточная приемка нарезанных листов на приемном столе со сталкиваеим их в стопу



Внутренняя упаковка станка

в толстую плёнку



Внешняя упаковка станка в стандартный фанерный ящик для экспорта

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 13.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 14.


Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 15.

  Подробнее ...,

Подробнее 2...

Подробное предложение на Листорезку DFJ-1100B ...


Подробное предложение на Листорезку DFJ-1300B и DFJ-1600B...


Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 16.


Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 17.

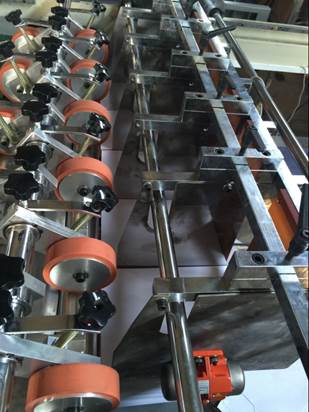

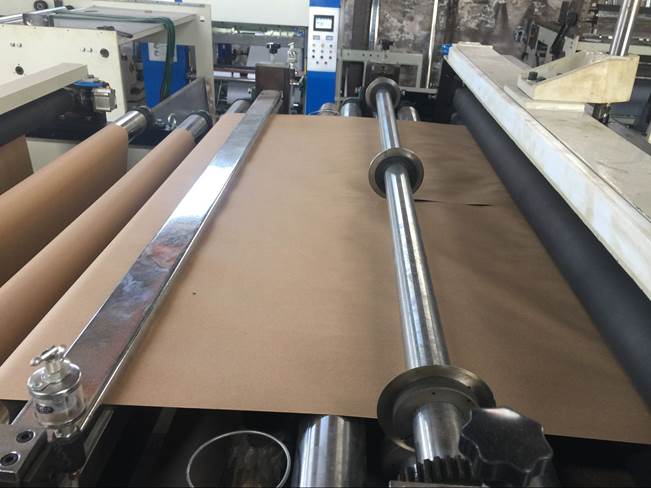

Система продольной резки материала дисковыми ножами

на листорезальной машине серии DFJ (листорезке - флаторезке):

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 18.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 19.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 20.

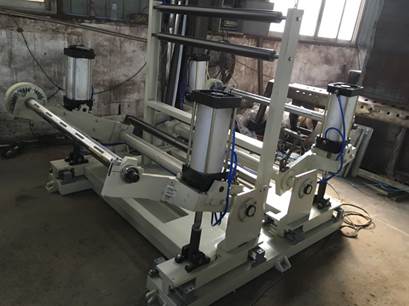

Система размотки одного роля и двух ролей одновременно

на листорезальной машине серии DFJ (листорезке - флаторезке):

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 21.

Cкоростная листорезательная машина серии DFJ - листорезка - флаторезка. Фотография 22.
