Высокоточная листорезальная машина HQD-1300B – подробная спецификация листорезки - флаторезки










Высокоточная листорезальная машина HQD-1300 – подробная спецификация листорезки - флаторезки

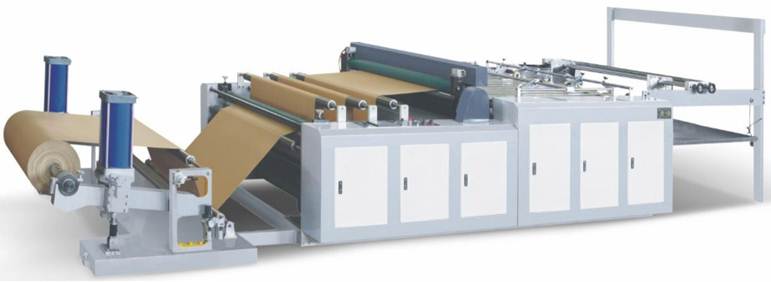

Высокоточная листорезальная машина HQD-1300B - фотография 1

Основные технические характеристики листорезальной машины HQD-1300:

Максимальная ширина роля на размотке листорезки - флаторезки

1300 мм

Максимальный диаметр роля на размотке листорезки - флаторезки

Φ 1600 мм

Длина реза

200-1300 мм

Скорость резки листорезальной машины

30-120 листов / минуту

Точность резания листорезальной машины

Высокоточная листорезальная машина HQD-1300B - фотография 2 0.15 - 0.2 мм

Плотность нарезаемой бумаги

40 450 грамм / метр2

Высота максимальная нарезанного материала в стопе

800 мм

Максимальная потребляемая мощность листорезальной машины

8 кВт

Вес листорезальной машины

6000 кг

Габаритные размеры листорезальной машины

8100*2400*1200 мм



Основные части листорезальной машины (флаторезки) HQD-серии

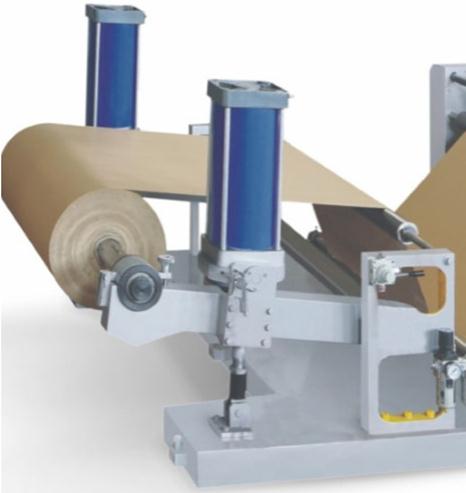

Система размотки роля листорезальной машины (флаторезки) HQD-1300:

Высокоточная листорезальная машина HQD-1300B - фотография 3

Гидравлическая система подъема роля с двумя поршнями, пневматический зажимной вал, система контроля и равнения края полотна с оптическим датчиком контроля и ШВП для коррекции положения полотна (роля), электромагнитные порошковые муфты автоматической системы регулировки натяжения полотна на разомотке. Центральная гидравлическая станция.

Основные характеристики и конфигурация Системы размотки роля листорезальной машины (флаторезки):

 - ширина роля до 1300 мм

- диаметр роля до 1600 мм

- вес роля максимальный 1800 кг

- диапазон работы системы контроля и равнения 120 мм

В комплекте:

- Вал размотки

- Автоматическая система контроля натяжения полотна

- Гидравлическая станция на 6 Мпа

- Система контроля и равнения края полотна

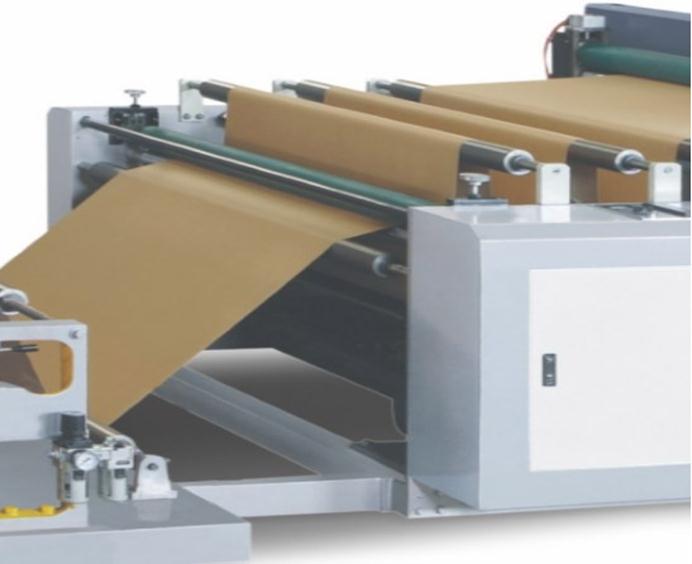

Система промежуточных подготовительных ролей листорезальной машины (флаторезки) HQD-1300:

Высокоточная листорезальная машина HQD-1300B - фотография 4



В системе ролей для подготовки и непрерывной подачи заданной данной длины разматываемого материала в область реза используются программируемый контроллер (PLC), который также осуществляет управление всей листорезальной машиной, с сервомоторами.



Основная конфигурация Системы подготовки и непрерывной подачи роля материала в область реза листорезальной машины (флаторезки):

- Программный PLC-контроллер (Siemens, Германия)

- Сенсорный (тач-скрин) дисплей размером 5.7 дюймов (Weinview, Тайвань

- Сервопривод и Драйвер серовпривода (Yaskawa 4.4 кВт, Япония)

- Различные промежуточные прижимные валы с регулируемым натяжением полотна

- Подача материала в область реза осуществляется двумя резиновыми валами

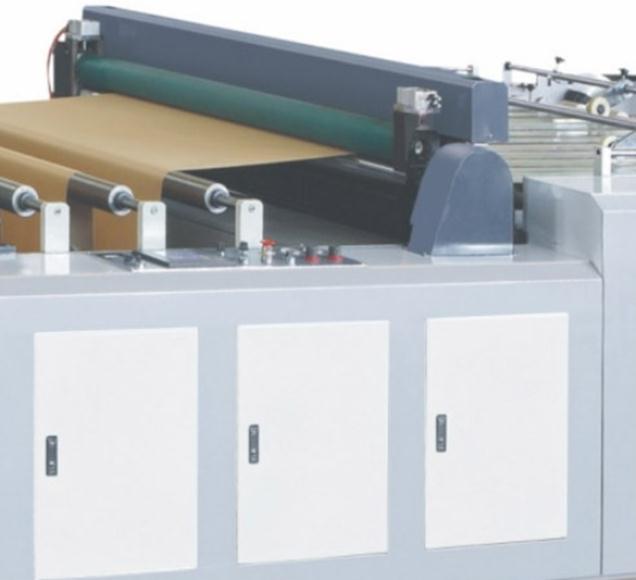

Система резки на листы (флаты) листорезальной машины (флаторезки) HQD-1300:

Высокоточная листорезальная машина HQD-1300B - фотография 5

Система резки на листы гильотинного типа с параллельным возвратно-поступательным движением верхнего ножа относительно нижнего. Привод движения ножа осуществляется мотором, управляемым инвертером, через эксцентрик. В системе задействованы также промежуточные валики малого диаметра для аккуратного перемещения роля и уже порезанных листов.

Основная конфигурация Системы подготовки и непрерывной подачи роля материала в область реза листорезальной машины (флаторезки):

- Гильотинный нож: Инструментальная высокоскоростная сталь

- Основной двигатель: трехфазный мотор (Zhonglong, Китай), управляемый инвертером (Siemens, Германия)

- Скоростной редуктор

- Цепная передача

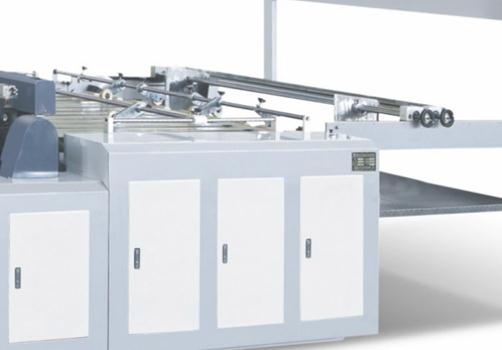

Система конвейерной передачи листов и складирования листорезальной машины (флаторезки) HQD-1300:

Высокоточная листорезальная машина HQD-1300B - фотография 6

Скорость плавно регулируется с помощью частотного инвертера, автоматическая система протяжки листов по конвейеру, их счет и сборки листов. Независимая система конвейера, возможно увеличение длины конвейера до 2 метров.

Основная конфигурация Системы конвейерной передачи листов и их складирования листорезальной машины (флаторезки):

- Привод конвейера: трехфазный мотор (Zhonglong, Китай) управляемый частотным инвертером (Siemens)

- Редуктор (Китай)

- Привод подъема стола: трехфазный мотор (Zhonglong, Китай)



Основные электронные компоненты листорезальной машины (флаторезки) HQD-1300:



Наименование компонента

Производитель

Страна производитель

1

Сервомотор

YASKAWA

Япония

2

Драйвер сервомотора

YASKAWA

Япония

3

Программный контролер

Siemens

Германия

4

Нож

HS

Тайвань

5

Подшипники

NSK

Япония

6

Концевики

Schneider

Франция

7

Контроллер

Schneider

Франция

8

Реле

Schneider

Франция

9

Контактная группа

Schneider

Франция

10

Выключатель

Schneider

Франция

11

Переключатель

Schneider

Франция

12

Кнопки

Schneider

Франция

14

Пакетник

Schneider

Франция

15

Предохранитель

Schneider

Франция

16

Ремни

EHRE

Швейцария

17

Конвейерные ремни

Rapplon

Голландия

18

Трансформатор

Gtake

Китай

19

Дисплей

Kun Lun State

Китай

20

Мотор

ZhongLong

Китай

21

Фотодатчик

Banner

США
