Рассмотрим подробнее оборудование рулонной шелкографской трафаретной печати WQ-320, поставляемое нашей компанией.



Печать на данном оборудовании происходит с рулона на рулон. Данная модель предназначена для печати самоклеющихся этикеток, пленочной продукции, бумаги, картона, фольги и много другого, а также впечатывания в определенные места предварительно отпечатанного изображения.
Основные особенности машины:  Контроль  над  боковым смещением материала производится с помощью  фото - датчиков. Перемещение материала производится  с помощью серводвигателя, основные узлы снабжены пневматикой. Позиция печати контролируется и направляется с помощью фотодатчиков и вакуумного прижима.
Характеристики станка:  высокая точность нанесения краски, автоматический контроль количества выпущенной продукции, точность положения материала, удобная регулировка и компактная структура.

Основные технические характеристики рулонной машины трафаретной (шелкографской) печатиWQ-320:

Скорость печати

5-40 отт/мин

Макс. ширина печати

300 мм

Макс. длина печати

320 мм

Точность

±0.15 мм

Напряжение

220 V±10%

Мощность главного двигателя

1000W

Мощность сушильного шкафа

4100W

Размеры сушильного шкафа

1.75 Х 0.6 Х 1.8 (м)

Габаритные размеры без секции туннельной сушки

2.4 Х 0.95 Х 1.5 (м)

Вес станка

1500 кг






Строение рулонной трафаретной машины:

1-узел размотки;

2-устройство равнения края полотна;

3-печатная секция с системой позиционирования полотна по метке;

4-пульт управления;

5-секциятуннельной сушки;

6-узел намотки.

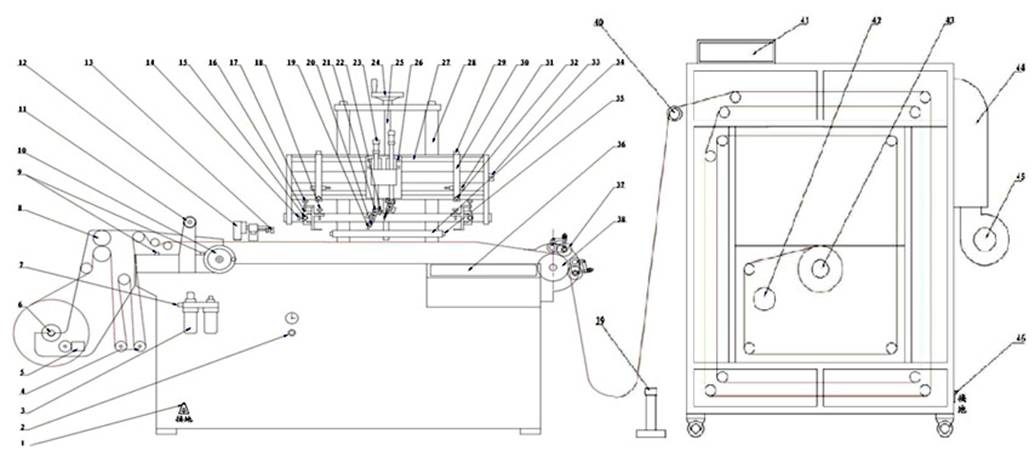

Схема конструкции и протяжки материала, основные элементы машины.



1.Заземляющий болт.

2.Регулятор давления ракельной секции.

3.Воздушный фильтр, и регулятор давления

4.*Дансинг – ролл .*

5.Датчик  натяжения размотки.

6.Подающий(размоточный)  пневматический вал.

7.Вход для подачи воздуха

8.Подающий, прижимной  вал

9.Стопорный винт для регулировки фотометки

10.Регулировочный маховичок подающей рамы

11.Маховичек настройки равнения края полотна

12.Фото – датчик

13.Продольный механизм настройки фото - датчика

14.Стопорный винт рамки (сетки)

15.,17Механизм настройки рамки (сетки)

16.Каркас основы рамки (сетки)

18.Стопорный винт каркаса рамки (сетки)

19.Печатный ракель

20.Зажим ракеля

21.Параллельный регулировочный механизм ракеля.

22.Механизм настройки угла ракеля.

23.Рычаг тонкой настройки подъема ракеля.

24.Рычаг настройкиподъёма-опускания  рамки

 ( сетки).

25.Шпилька рамки.

26.Регулятор, ограничивающий поднятие-опускание  ракеля.

27.Направляющая планка.

28.Стойка.

29.Фиксатор стойки.

30.Ограничивающий регулятор продольного хода.

31.Концевик.

32.Стопорный винт.

33.Концевик хода движения печатной секции.

34.Подъем рамки.

35.Стопорный винт подъема рамки.

36.Пульт управления

37.Прижимные  колеса для протяжки материала.

38.Тянущий вал с насечкой

39.Фотоэлемент  наличия материала.

40.Промежуточный вал с вакуумной плитой.

41.Пульт управления секции сушки.

42.Двигатель намоточной секции.

43.Приемный (намоточный) пневматический вал.

44.Блок сушки(тены).

45.Вентилятор обдува зоны сушки.

46.Заземляющий болт

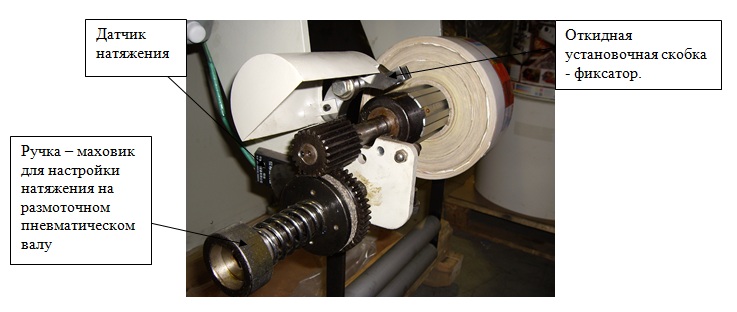

Система подачи. Система состоит из каркаса размотки, подающего пневматического вала, прижимного вала, « дансинг» - ролла, датчик размотки, натяжение размотки регулируется с помощью тормоза.

Система подачи состоит из опоры, верхнего пневматического  цилиндра, подающего вала, принимающего вала, качающегося ролика, двигателя и панели, регулирующей скорость и натяжение.

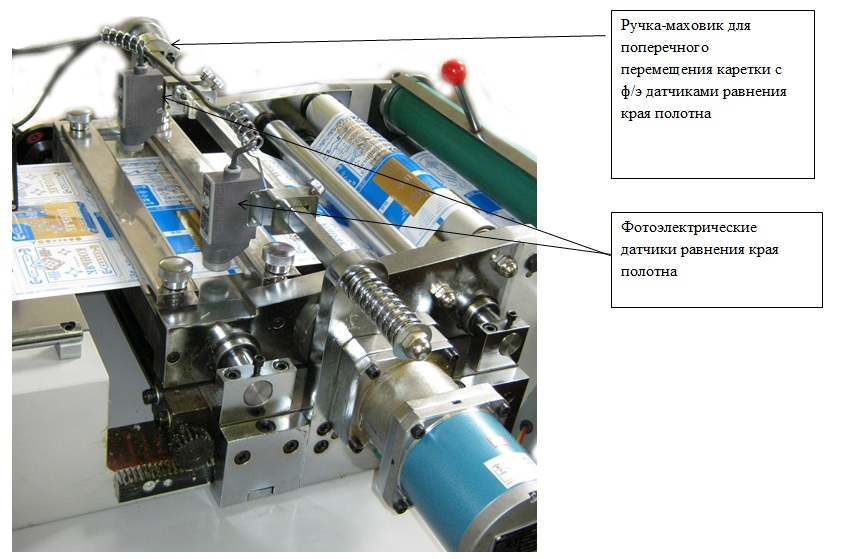

Система равнения края полотна.

Это устройство включает в себя два фоточувствительных датчика, синхронно работающий мотор, ШВП (шаро-винтовая пара), прямолинейный подшипник, рельсовая направляющая и т.д.

Система работает в двух режимах: ручном и автоматическом. Вы можете установить два режима работы с белым и черным материалом, с использованием одинарного или двойного фотоэлемента в ручном режиме. "Одинарный"(single) показывает, что прохождение материала контролируется только одним фотоэлементом, «Двойной»(double), соответственно, двумя.

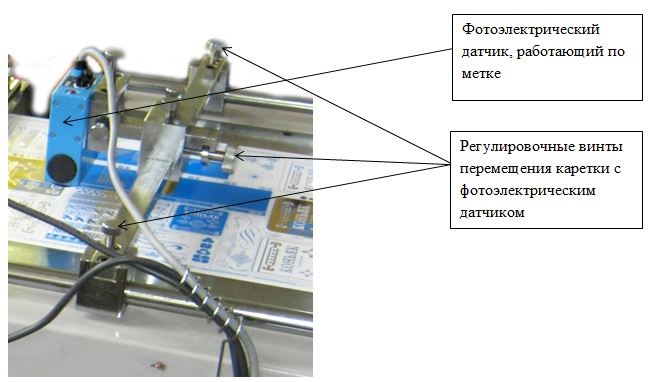

Устройство считывания меток для позиционирования при впечатывании изображения в предварительно запечатанный материал.

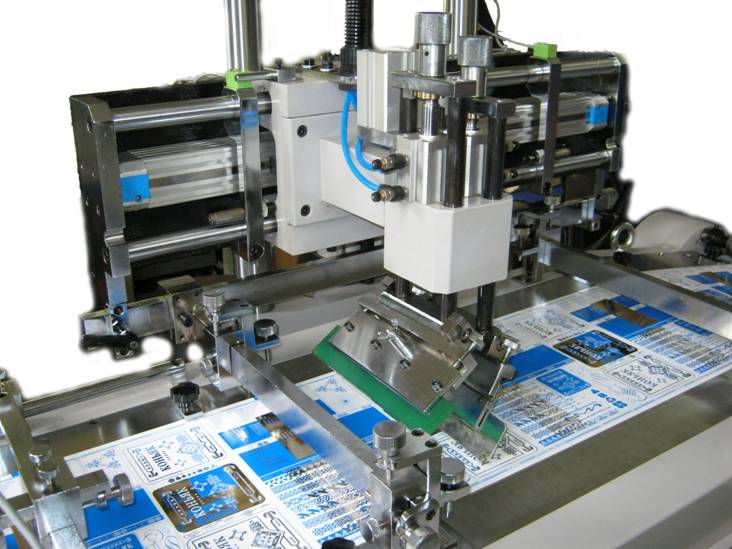

Печатная секция.

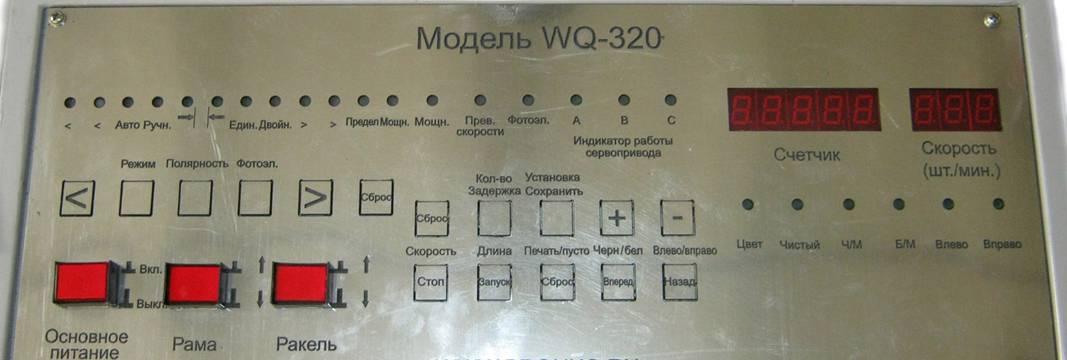

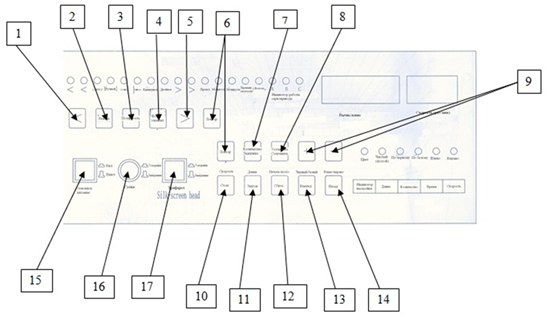

Пульт управления.

Описание кнопок, переключателей, световых индикаторов.

1Кнопка направления вращения двигателя влево.

2 Выбор режима: ручной или автоматический.

3 Полярность: Выбор  режима цвета метки.

4 Фото - датчик: Выбор режима равнения края полотна.

5 Кнопка направления вращения двигателя вправо.

6 Сброс параметров.

7 Настройка тиража: отрегулируйте сигнал оповещения в соответствии с необходимым тиражом.

8 Сохранение параметров

9 Кнопки увеличения или уменьшения заданных значений (скорости, длины, количества).

10 Стоп.

11 Пуск.

12 Очистка параметров

13 Вперед: Подача материала вперед

14 Назад: Подача материала назад.

15 Включение питания.

16Подъём-опускание печатной секции.

17 Подъём - опускание ракельной секции.



18 <: индикаторы указывают направление вращения двигателя.

19 Автоматический режим: индикатор светится - показывает работу в автоматическом режиме.

20  Ручной режим: индикатор светится -  показывает работу в ручном режиме.

21 →|: индикатор светится - показывает выбор полярности (белый – черный).

22  |←: индикатор светится - показывает выбор полярности (белый – черный).

23  Одиночный режим: индикатор светится, если работает один фотодатчик.

24  Двойной режим: индикатор светится - если работают два фотодатчика.

25  >: индикаторы указывают направление вращения                   двигателя.

26  Ограничение: индикатор является индикатором достижения ограничителя. Если светится этот индикатор, то он указывает, что двигатель , выправляющий отклонение, дошел до концевого выключателя, при этом подаст звуковой сигнал.

27  Электропитание: индикатор светится - показывает включения питания.

28 Электропитание: индикатор светится - показывает включения питания компьютерного узла.

29  Превышение скорости: индикатор загорается - в этом случае машина дает сигнал (из-за несовместимости работы заданных параметров).

30  Световой индикатор: показывает, работу фотодатчика.

31 (А, В, С): индикатор светится - показывает работу  шагового двигателя.

32  Цветной: показывает, что фотодатчик работает в режиме цветной печати.

33   Бесцветный: показывает, что фотодатчик работает в режиме одноцветной печати.

34   Черный: показывает режим работы в темных тонах.

35    Белый: показывает режим работы в светлых тонах.

36 Движение влево: индикатор светится – показывает о работе двигателя в данном направлении влево.

37 Движение вправо: индикатор светится - показывает о работе двигателя в данном направлении вправо.

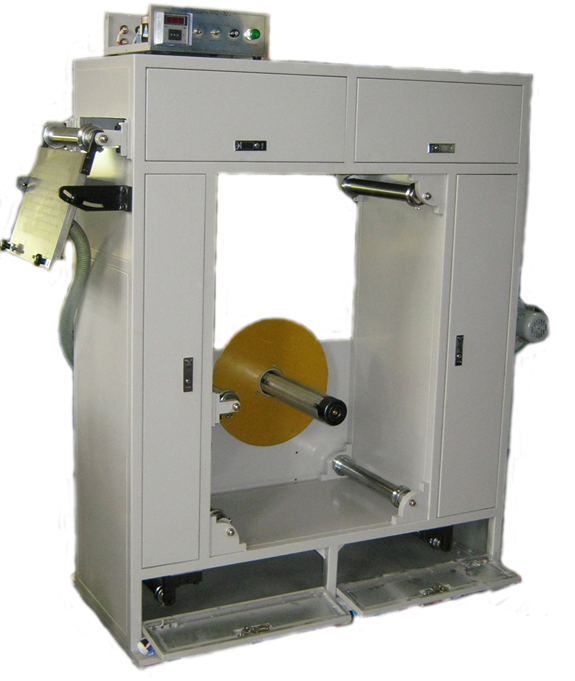

Сушка.

Общий вид

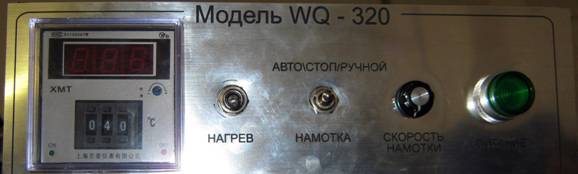

Пульт управления





1. Индикатор и регулятор температурного режима.

2. Переключатель режима нагрева (авто, стоп, ручной).

3. Переключатель режима намотки (авто, стоп, ручной).

4. регулятор скорости намотки.

5. Индикатор питания.

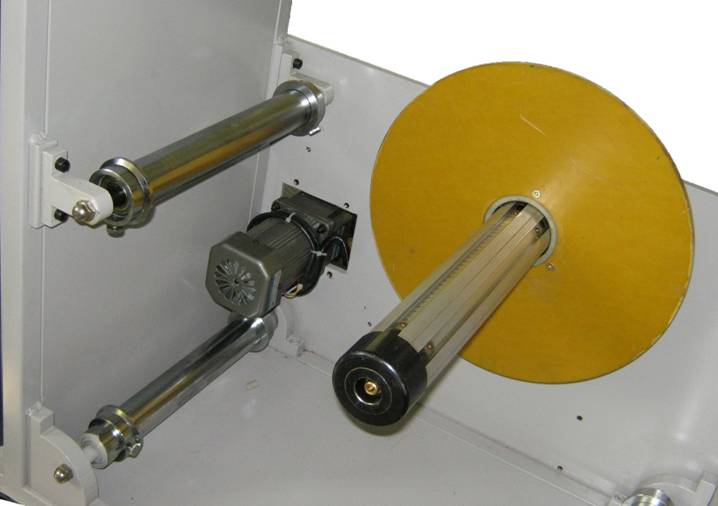

Узел намотки готовой продукции.
