Рулонная машина плоского тиснения и высечки MQ-320

Машина MQ- 320 - скоростной пресс-автомат плоского горячего тиснения и вырубки на широком спектре рулонных материалов.

Машина тиснения и высечки MQ- 320 построена по передовой технологии; конструкция основана на CAD/CAM технологии. Она предназначена для тиснения и высечки самоклеящейся этикетки, териленовой этикетки и лазерной голограммной этикетки и многих других задач.



Машина применяется в основном для тиснения на этикетках, запечатанных на флексографских рулонных машинах (в комплект машины входит фотоглаз для повторной печати), а также для изготовления этикеточной и упаковочной продукции с рулонного материала методом тиснения. Также возможно тиснение голограмм.

Конструктивно схож с тиснильным автоматом NewFoil (Англия), при ширине тиснения почти в 1.5 раз больше и значительно меньшей цене.



На машине рулонного тиснения и вырубки установлены оптические датчики для повторной печати и для тиснения голограмм.

Для подачи бумаги в машине рулонного тиснения MQ-320 используется сервоприводная система оригинальной Японской сборки, для стабильности натяжения полотна на входе установлен вакуумный цилиндр, для контроля равнения полотна установлены два оптических датчика.

Макс.формат печати, мм

320x250

Механическая скорость тиснения, оттисков/час

1 200 - 8 000

Макс. диаметр размоточного роля, мм

500

Макс. диаметр намоточного роля, мм

500

Макс. ширина полотна, мм

340

Макс.диаметр роля фольги, мм

180 (втулки: 25 мм и 76 мм)

Точность приводки, мм

0.15

Мощность главного двигателя / общая, кВт/кВт

2.5 / 6.5

Вес, кг

1.500

Габариты, мм

2400x800x1750



Для подачи бумаги в машине используется управляемый компьютером серводвигатель переменного тока, также имеется пневмовакуумное устройство и двойные оптические сенсорные датчики. Бумагоподача связана в единую линию с размоткой, тиснением (голограмм горячим способом), ламинированием, высечкой, разделением и намоткой.





Возможности машины рулонного тисения и высечки MQ- 320:

·       Конструкция электрической системы соответствует стандартам СЕ, с современным интерфейсом "человек-маши­на", полностью цифрового действия.

·       Скорость регулируется при помощи частотного конвертора переменного тока, улучшающего распределение мощности.

·       Подача материала осуществляется сервоприводной системой переменного тока, в которой применены детали оригинальной сборки из Японии, точность приводки 0,15 мм, сокращённое время приводки, лёгкое действие.

·       Машина оборудована двойными оптическими сенсорными датчиками, точность определения составляет 0,10 мм.

·       Передовая система автоматического управления, машина останавливается автоматически (при отсутствии материа­ла), также останавливается на предварительно заданном показании счётчика.

·       Для электрического разогрева используется устройство PID саморегулирования температуры, цифровой указатель температуры.

·       Подача фольги для тиснения производится большим шаговым двигателем, точно управляющим подачей фольги, намоткой. Прогон подачи фольги может быть осуществлён от 0 до 99 раз, что вполне подходит для тиснения одновре­менно с нескольких штанцформ.

·       Датчик положения наносимой голограммы и полностью компьютеризованная технология управления осуществляют функцию точного позиционирования тиснения голограммы



Поставляемые комплектации рулонной машины плоского тиснения и высечки MQ-320

Односекционная

Двухсекционная

Трехсекционная

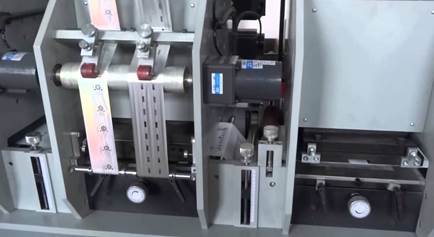

Рулонная машина плоского тиснения и высечки MQ-320 - Первая фотография - картинка

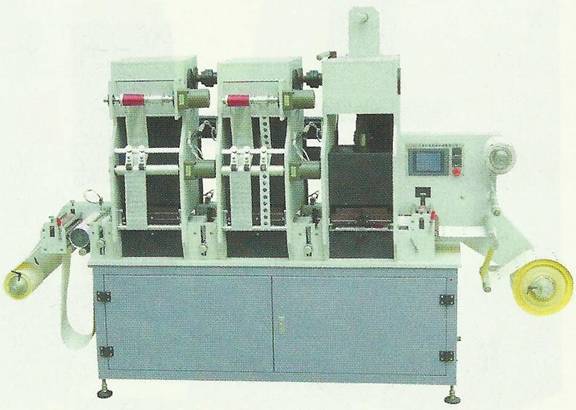

Рулонная машина плоского тиснения и высечки MQ-320 - Вторая фотография - картинка

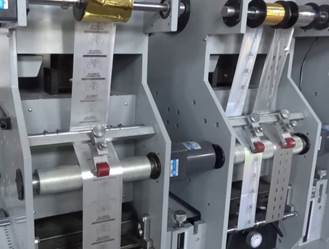

Рулонная машина плоского тиснения и высечки MQ-320 - Третья фотография - картинка


Основные виды рулонной машины плоского тиснения и высечки MQ-320

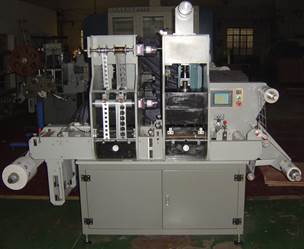

Рулонная машина плоского тиснения и высечки MQ-320 - 4 фотография - картинка

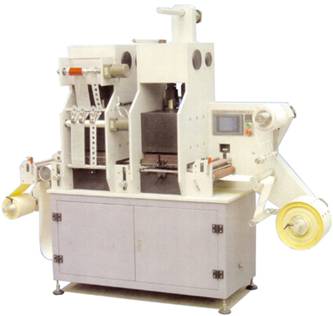

Рулонная машина плоского тиснения и высечки MQ-320 - 5 фотография - картинка

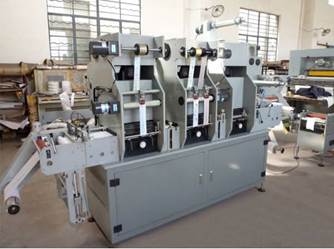

Рулонная машина плоского тиснения и высечки MQ-320 - 6 фотография - картинка

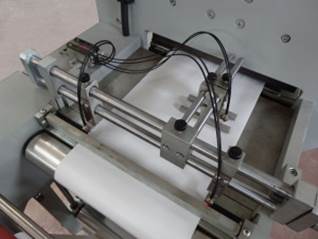

Рулонная машина плоского тиснения и высечки MQ-320 - 7 фотография - картинка

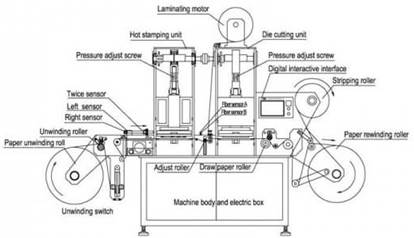

Рулонная машина плоского тиснения и высечки MQ-320 - 8 фотография - картинка

Рулонная машина плоского тиснения и высечки MQ-320 - 9 фотография - картинка


Основные компоненты электрической системы управления



Система управления PLC (программируемый логический контроллер) - MITSUBISHI, Япония

Серводвигатель переменного тока - MITSUBISHI, Япония

Конвертор частоты - MITSUBISHI, Япония

Система контроля температуры - FUJI, Япония

Фотоэлектрический переключатель и детектор - SUNX, Япония

Промежуточное реле - OMRON, Япония

Сенсорный экран - М21, Корея



Подробнее по машине рулонного тиснения MQ-320 читайте здесь …



Подробные фотографии машины рулонного тиснения и высечки MQ-320 читайте здесь …
