Автоматическая высекальная машина для пластиковой выдавливаемой IML этикетки



Используется для вырубки различных IML этикеток из таких материалов как PP, PE, PET, OPP, BOPP, PVC.



Основные части машины:

(1) Загрузка материала: пневматический вал размотки; автоматическое устройство контроля натяжения полотно; устройство контролья края полотна позволяет автоматически его выпрямлять.

Подача материала: автоматическая система позиционирования по фотометке с подачей материала сервоприводом.

Вырубка: вырубка и биговка одной штанцевальной формой, вырубка формой плотная и надежная. Надсечка и биговка одной формой, высокая точность вырубки.

    Инвертерный контроль скорости, регулировка давления без приостановки машины.

Cбор материала: наклонного типа; удобно и быстро.





Основные технические параметры

Модель

WQH-IML-320

WQH-IML-680

Максимальный формат вырубки

320×320 мм

680×450 мм

Материал

PP, PE, PET, OPP, BOPP, PVC50μm-100μm

Скорость вырубки

20-60 оттисков/мин

Приводка

±0.15mm

Максим. диаметр размотки

φ600 мм

φ1100 мм

Максимальное усилие вырубки

30 тонн

100 тонн

Мощность главной машины

3 кВт

7.5 кВт

Общая мощность

5 кВт

14 кВт

Размер машиныД×Ш×В

2800 × 1150 × 1150 мм

6000 × 1500 × 1400 мм

Вес машины

1500 кг

5200 кг

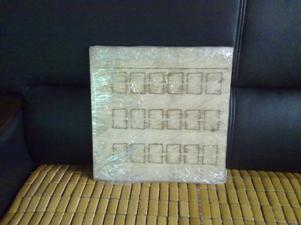

Форма:Если вы хотите использовать обычный деревянный форму, цена будет очень экономичной,
штамп может быть заменен в любое время
):

Описание: iml-3

Описание: iml-1



Образцы продукции

Описание: 光明模内贴

Описание: 2




8



7



6



5



4



3

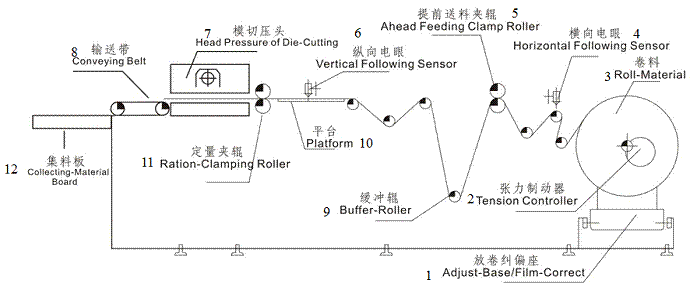

1.    Регулировка основы/корректировка пленки

2.    Контроллер натяжения

3.    Рулон с материалом

4.    Сенсор горизонтального перемещения

5.    Зажимной вал подачи пленки

6.    Сенсор вертикального перемещения

7.    Головка выдавливания

8.    Конвейерная лента

9.    Промежуточный вал петли

10. Платформа

11.  Вал натяжения полотна

12.  Стол для сбора материала
