Рулонные станки с плоской системой высечки для высечки / надсечки самоклющихся этикеток с роля в роль

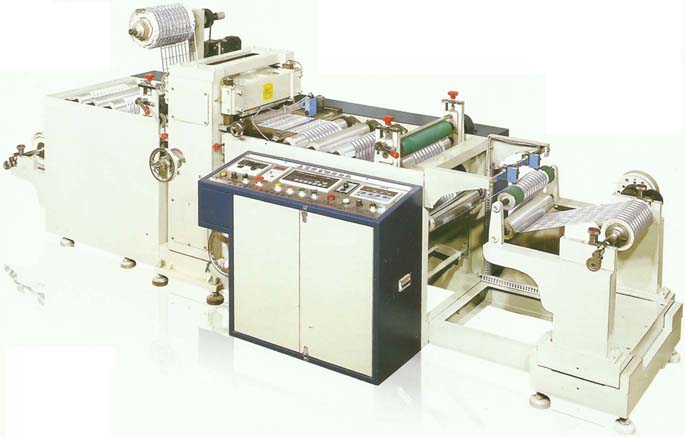

Автоматическая рулонная высекальная машина для надсечки самоклеющейся этикетки с роля в роль



Машина обладает следующими функциями: сбор готовой продукции, выравнивание материала, вырубка, удаление отходов, полностью автоматическая машина. Электрические компоненты являются мировыми известными брэндами. Машина выполняет вырубку различной упаковочной этикетки, самоклеящейся этикетки,  нетканых материалов, скотча, защитных материалов для электроники, майлара, медных и алюминиевых экранов, хлопковых материалов, защитной пленки, глянцевого материала, медицинской самоклеящейся бумаги с печатью и т.д.



Основные части машины

(1) Загрузка материала: пневматический вал размотки; автоматическое устройство контроля натяжения полотно; устройство контролья края полотна позволяет автоматически его выпрямлять.

Подача материала: автоматическая система позиционирования по фотометке с подачей материала сервоприводом.

Вырубка: вырубка и биговка одной штанцевальной формой, вырубка формой плотная и надежная. Надсечка и биговка одной формой, высокая точность вырубки.

    Инвертерный контроль скорости, регулировка давления без приостановки машины.

: автоматическая очистка облоя.

 (5) Подача рулона: независимая система самоконтроля натяжения. Наматываемый материал наматывается очень качественно: ровно и без замятий.





Основные технические параметры

Модель

WQH-R-320

WQH-R-500

WQH-R-680

Максимальный формат вырубки

320×320 мм

500×640 мм

680×640 мм

Скорость резки

20-80 оттисков в минуту

Погрешность вырубки

±0.15 мм

Максимальный диаметр размотки

φ600 мм

φ1100 мм

φ1100 мм

Максимальное усилие вырубки

30 тонн

100 тонн

120 тонн

Мощность главной машины

3 кВт

7.5 кВт

11 кВт

Общая мощность

6 кВт

14 кВт

18 кВт

Габариты машиныД×Ш×В

3600×1150×

1400 мм

5500×1350×

1400 мм

6000×1500×

1400 мм

Вес машины

1200 кг

5000 кг

5500 кг

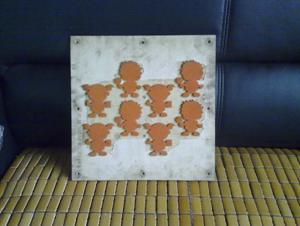

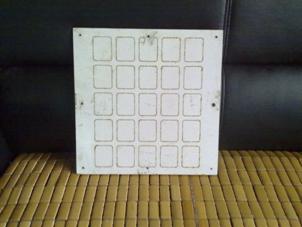

Форма:Если вы хотите использовать обычную фанерную штанцевальную форму, то это будет очень экономично, штамп может быть заменен в любое время):

Описание: 25-1

Описание: childe公仔-1

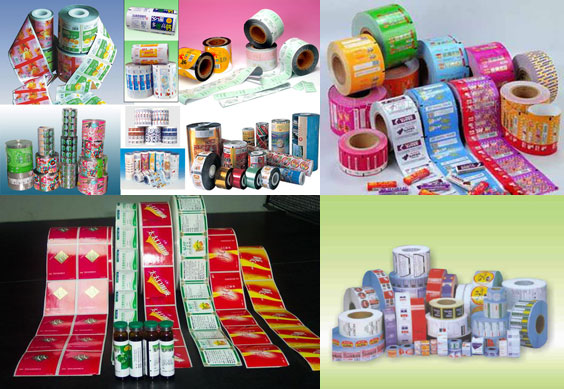

Образцы продукции

Описание: 4

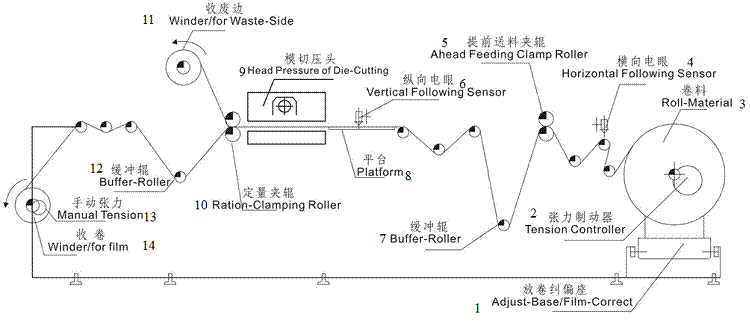

1.    Регулировка основы/корректировка пленки

2.    Контроллер натяжения

3.    Рулон с материалом

4.    Сенсор горизонтального перемещения

5.    Верхний зажимной вал подачи пленки

6.    Сенсор вертикального перемещения

7.    Промежуточный вал

8.    Платформа

9.    Головка вырубки

10. Вал натяжения полотна

11.   Намотчик облоя – отходов

12. Промежуточный вал

13. Ручное натяжение

14.  Система намотки пленки
