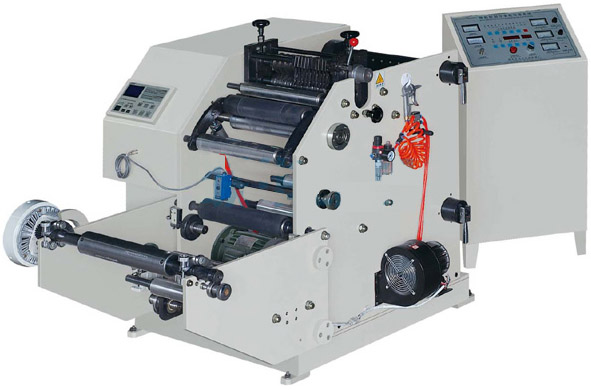

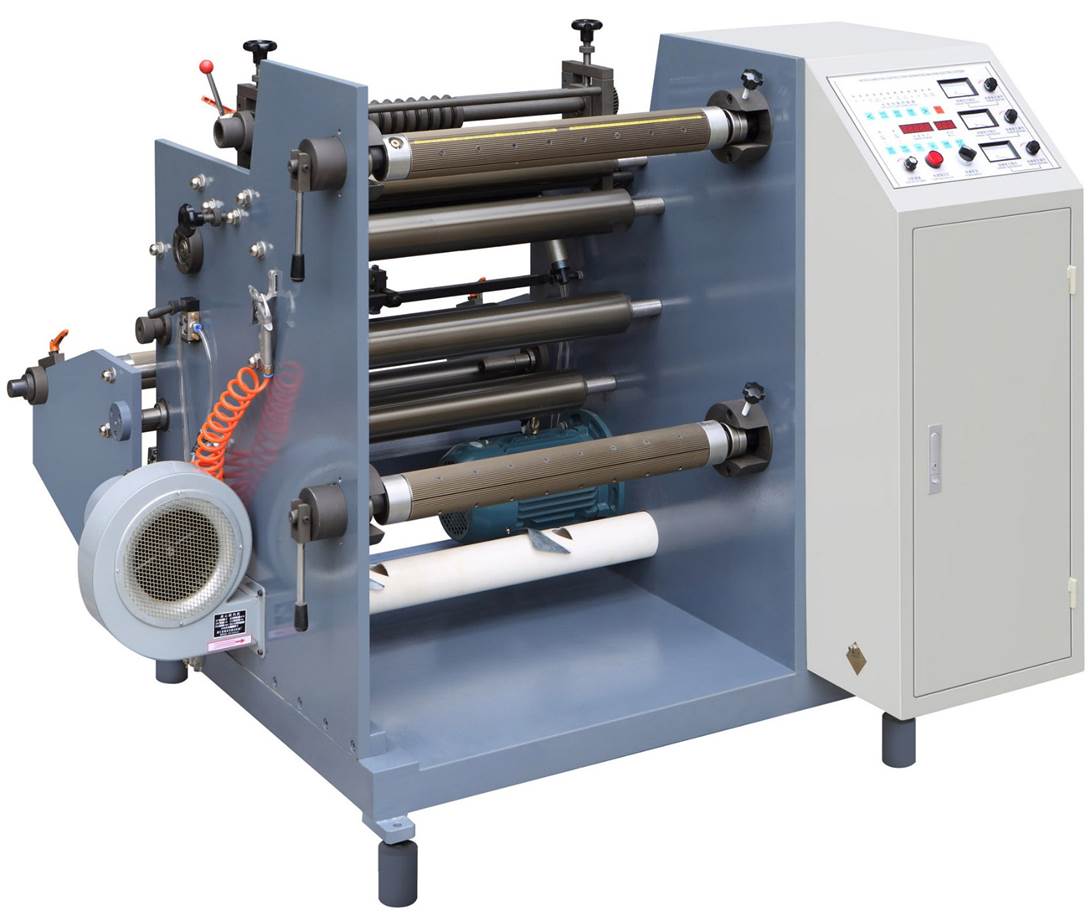

Скоростные бобинорезальные машины (бобинорезки)
DK-420 / DK-500 / DK-600 / DK-800
Скоростные бобинорезки серии DK с шириной ролей 420мм, 500 мм, 600 мм и 800 мм с двусторонним креплением валов на размотке и намотке предназначены для быстрой резки самоклеющихся материалов (плёнки и бумаги), бумаги, крафт-бумаги, плёнок и других материалов.
|
|
Бобинорезка имеет компактную и жесткую конструкцию. Устройства размотки и намотки полотна бобинорезок снабжены системами автоматического контроля натяжения полотна с электромагнитными тормозными муфтами. Валы намотки и размотки полотна с пневматическим креплением ролей, что упрощает их установку и съем. Валы на намотке под втулки 76 мм (3 дюйма). Возможна поставка валов под втулки 40 мм и другие диаметры.
|
На размотке полотна бобинорезки установлена система контроля и равнения края полотна с одним оптическим датчиком.
Управления скоростью перемотки бобинорезальной машины осуществляется с инвертера.
Система автоматического счета перемотанных метров с возможностью остановки после перемотки заданной длины.
Основные технические параметры скоростных бобинорезальных машин DK-серии:
|
Модель бобинорезки |
DK-420 |
DK-500 |
DK-600 |
DK-800 |
|
Максимальная ширина роля |
420 мм |
500 мм |
600 мм |
800 мм |
|
Скорость резания (зависит от материала) |
10-150 м/мин |
|||
|
Максимальный диаметр роля на размотке |
600-800 мм |
700 мм |
600-900 мм |
|
|
Максимальный диаметр роля на намотке |
450 мм |
500 мм |
||
|
Минимальная ширина реза |
20 мм |
25 мм |
||
|
Точность резания |
0.3 мм |
|||
|
Потребляемая мощность бобинорезки |
3 кВт |
3 кВт |
4 кВт |
5 кВт |
|
Габаритные размеры бобинорезки |
1500*1250 *1250 мм |
1600*1400 *1500 мм |
1600*1500 *1500 мм |
1600*1700 *1500 мм |
|
Вес бобинорезки |
500 кг |
600 кг |
800 кг |
900 кг |
Подробное видео работы Бобинорезальной машина DK-600 и DK-800 в процессе работы:
|
Резка дисковыми ножами : |
||
|
|
||
|
Резка лезвиями плёнок: |
||
|
|
||

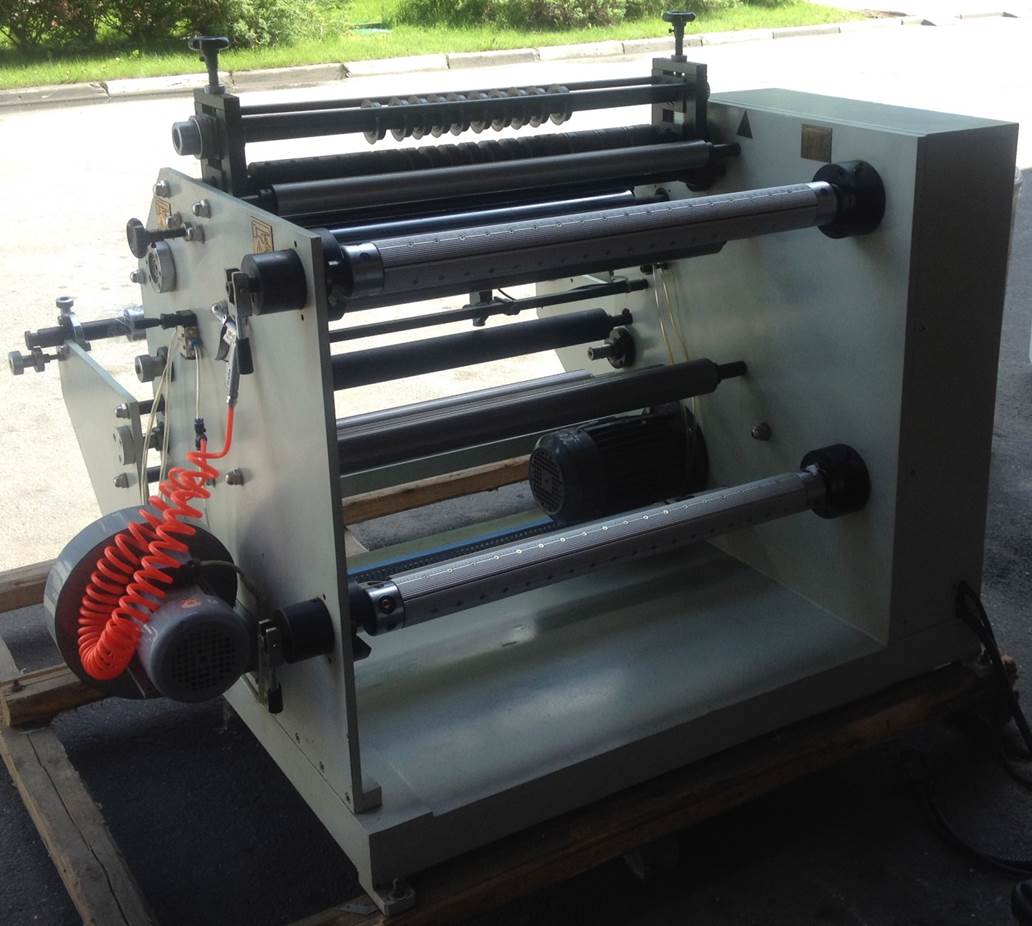

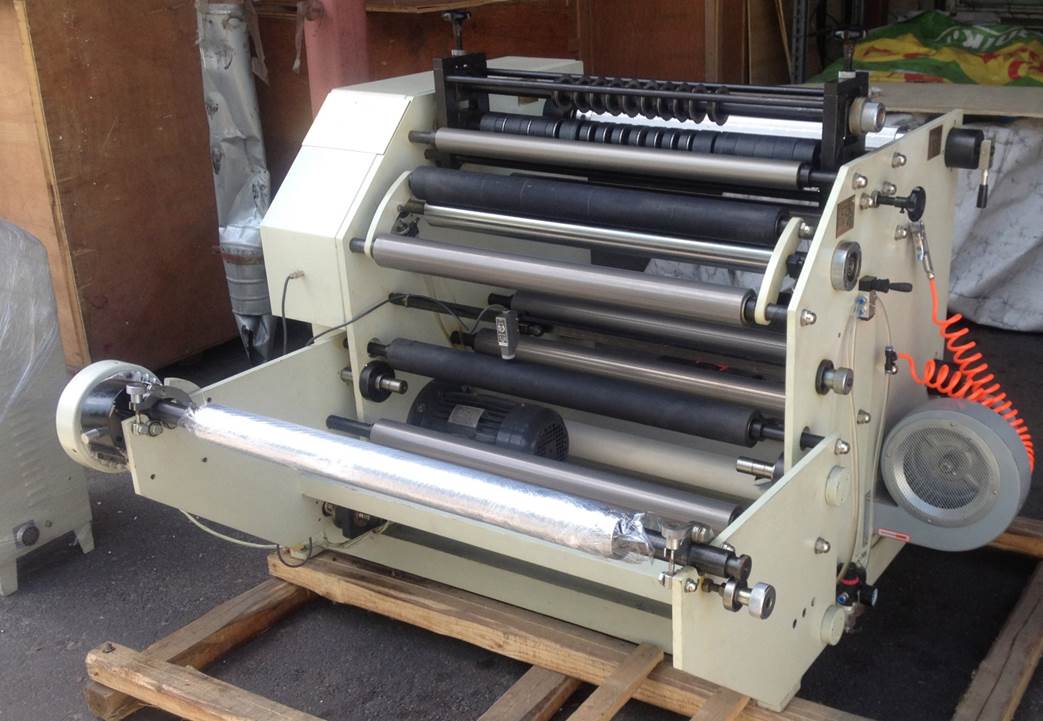

Подробные фотографии бобинорезальной машины DK-600 – бобинорезка
в комплектации с размоткой роля до 1000 мм и намоткой до 600 мм
смотрите
здесь …
Подробные фотографии бобинорезальной машины DK-500 с консольным креплением валов смотрите здесь …
Подробнее по скоростным бобинорезкам серии DK читайте здесь …
|
|
|
|
|
|
|
|
|
|
|
|
|
|

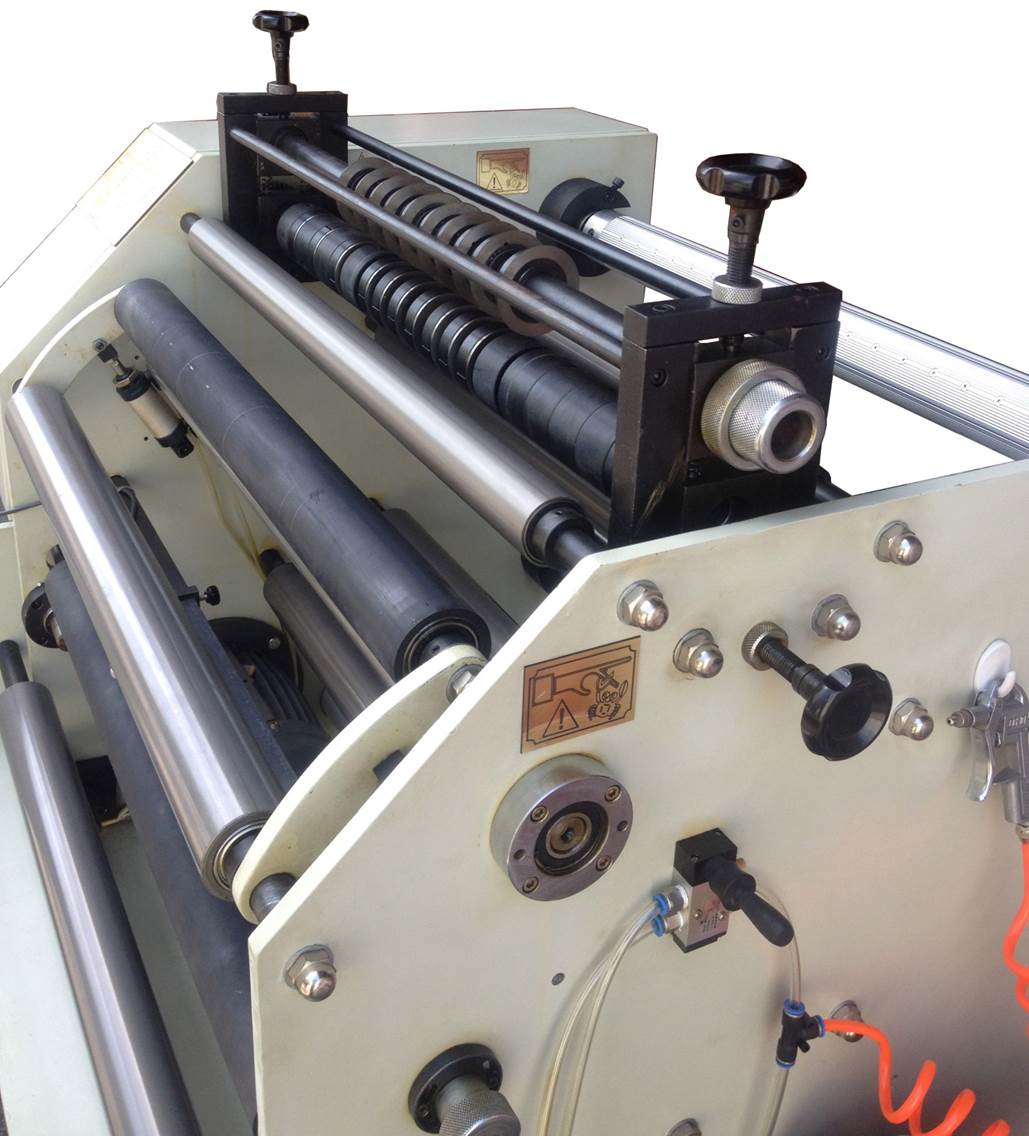

Фотографии DK-800 с дисковыми ножами и электромагнитными тормозными муфтами...
