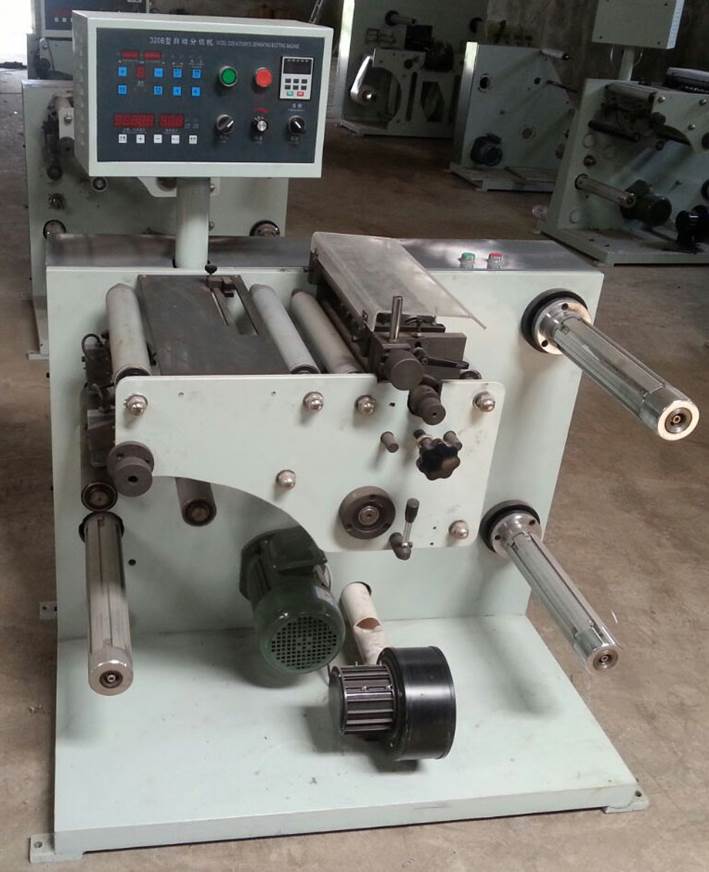

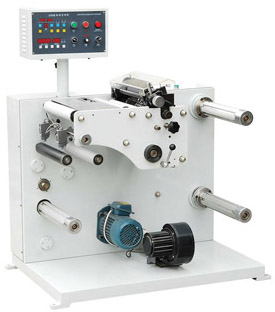

Узкорулонная бобинорезальная машина FQ-320 / FQ-420
Узкорулонная бобинорезальная машина FQ-320 / FQ-420 предназначена для разрезания самоклеющейся бумаги. Бобинорезка серии FQ включает в себя такие функциональные возможности, как счетчик промотанных этикеток, установка количества перематываемых этикеток с автоматической остановкой после перемотки и фотоэлектрический диод для контроля края полотна.
|
Основные технические параметры: FQ-320 / FQ-420 :
Скорость резания: 85 м/мин Максимальная ширина полотна: 320 / 420 мм Максимальный диаметр подачи: 500 мм Максимальный диаметр намотки рулонов: 400 мм Точность резания: 0,5 мм Общие размеры: 1,2 (Д) х 0,9 (Ш) х 1,2 (В) м Вес в упаковке : 500 кг / 600 кг |
|

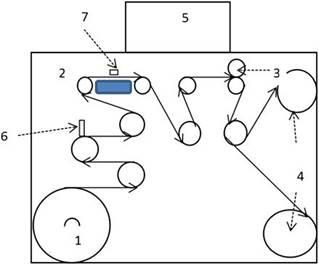

Общая схема построения узкорулонной бобинорезки серии FQ:
|
|
1- разматываемый вал; 2- система равнения листа; 3- режущие диски(или лезвия); 4- валы намотки разрезанного полотна; 5- пульт управления 6- датчики края полотна; 7- датчик счета этикеток. |
Бобинорезальные машины серии FQ состоят из следующих узлов:
- узел размотки, состоящий из вала размотки с механическим или пневматическим зажимом роля материала, и системы валов выравнивания-натяжения полотна;
- система автоматического равнения края полотна
- узел размотки, состоящий из вала размотки с механическим или пневматическим зажимом роля материала, и системы валов выравнивания-натяжения полотна;
- система автоматического равнения края полотна

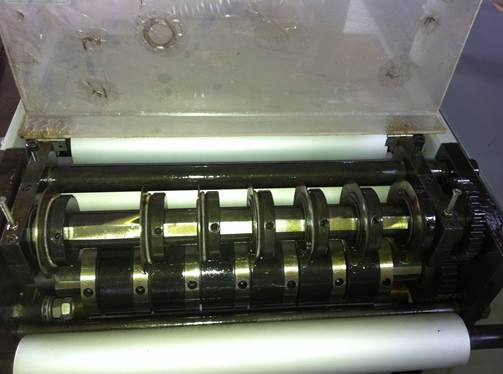

- узел резки, состоящий из верхнего вала с дисковыми или лезвийными ножами и нижнего вала с прорезями под лезвия или штанги с дисковыми ножами;
- узел контроля и подсчета продукции резки по количеству (этикеток) или метражу;
- узел намотки, состоящий из двух наматывающих валов с пневматической или механической системами зажима материала;
- система удаления боковой кромки (обычно вытяжка в форме улитки).
Подробное видео работы Бобинорезальных машин серии FQ смотрите здесь …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Видео работы бобинорезальной машины DK-320, DK-450:
Резка дисковым ножом алюминиевой фольги на DK-320 : https://youtu.be/bwJReLaXJ48
