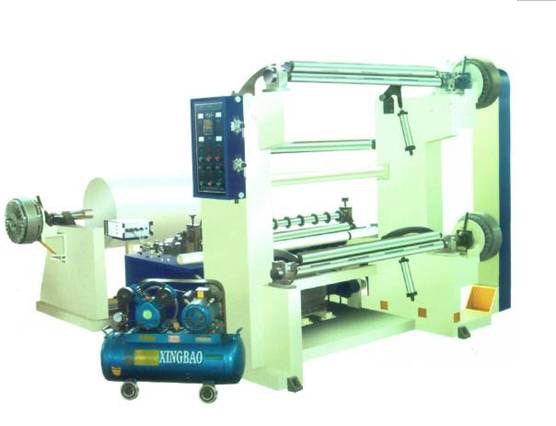

Бобинорезальная машина горизонтального типа QFJ-1300 / QFJ-1600
Эта серия бобинорезальных машин имеют крепкую и массивную конструкцию и надежна в работе. Модель легко программируется на требуемую длину намотки, при намотке определенного количества метров бобинорезка автоматически останавливается.
Бобинорезальная машина QFJ оснащена электромагнитными тормозными муфтами, которые осуществляют контроль за натяжением полотна, и прижимными валами.
На бобинорезке устрановлена система автоматического равнения края полотна.
Технические характеристики бобинорезок серии QFJ:
|
Ширина на размотке, макс |
1300 мм |
1600 мм |
|
|
Диаметр на размотке, макс |
1300 мм |
1200 мм |
|
|
Диаметр на намотке, макс |
900 мм
|
1000 мм |
|
|
Диаметр валов на размотке / намотке |
76 мм |
||
|
Мин. ширина нарезаемых лент |
40 мм |
||
|
Различные материалы
|
бумага от 50 до 700 г, пленка PP, PE, алюминиевая фольга, различные композиционные материалы и мн. др. |
||
|
Точность резки |
±0,15 мм |
||
|
Скорость резки |
до 220 м/мин |
||
|
Двигатель |
11 кВт |
||
|
Потребляемая мощность |
15 кВт |
||
|
Вес (ориентировочно) |
4 000 кг |
8 000 кг |
|
|
Габариты, мм*мм*мм |
3700 х 2200 х 1600 |
3500 х 2050 х 1900 |
|
Видео работы Бобинорезальной машины серии QFJ: https://youtu.be/IJngluRDoPU
В комплекте 10 пар дисковых ножей и 10 пар прямых лезвийных ножей.
ОПЦИЯ: Управление с PLC (программный логический контроллер), сенсорный дисплей и автоматическое натяжение, что дает более легкое управление.

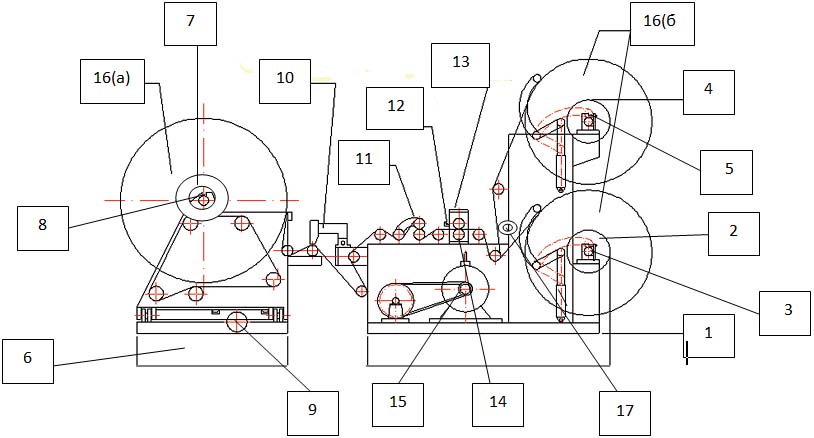

Бобинорезальная машина горизонтального типа серии QFJ состоит из следующих узлов:
Поз.№1 Станина намотки.
Поз.№2 Электромагнитная порошковая муфта нижнего намоточного вала.
Поз. №3 Нижний намоточный вал.
Поз. №4 Электромагнитная порошковая муфта верхнего намоточного вала.
Поз. №5 Верхний намоточный вал.
Поз. №6- Станина размотки.
Поз. №7 Пневматические тормоза размоточного вала.
Поз. №8 Размоточный вал.
Поз. №9 Серводвигатель равнения края полотна .
Поз. №10 Фотоэлектрический элемент.
Поз. №11 Резиновый прессовый вал.
Поз.№12 Установочный вал под резку лезвиями
Поз. №13 Вал с дисковыми ножами
Поз. №14 Вал с втулочными ножами.
Поз. №15 Двигатель.
Поз. №16.Ролики: с исходным материалом (а) и ролики с готовой продукцией (б).
Поз. №17. Вентилятор с трубой для удаления отходов при резке материала.
Спецификация на бобинорезку QFJ-1600C ...
