Особенности комплектации машины лазерной рулонной высечки DKG-230-Laser

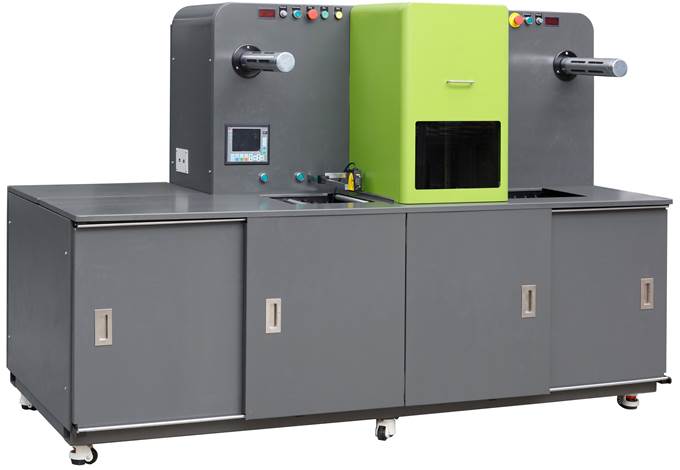

Особенности комплектации машины рулонной лазерной высечки DKG-230-Laser. Первая фотография.

Секция 1: Размотки материала + 5-дюймовый  сенсорный пульт управления



Система размотки в машине лазерной рулонной высечки DKG-230-Laser

Размотка с помощью электропривода с размоточным валом с пневматическим зажимом материала

Система натяжения полотна и регулировка скорости размотки

Maксимальная ширина материала: 230 мм

Максимальный диаметр размотки: 400 мм



5-ти дюймовый сенсорный пульт управления машиной лазерной рулонной высечки DKG-230-Laser

Производитель SIEMENS

Каждая станция оборудована Пультом управления станком для упрощения управления всеми параметрами станка



Секция 2: Секция ЛАЗЕРНОЙ высечки + 5-дюймовый  сенсорный пульт управления

Ширина лазерной высечки до 230 мм, длина высечки не ограничена.

Лазер СO2 производства American Coherent с мощностью трубки 100 Вт

Ресурс лазерной трубки до 20 тысяч часов

3-х координатная сканирующая голова производства ScanLab

Вакуумный стол с корзиной для облоя

Система водяного охлаждения лазерной трубки

Система вытяжки дыма из зоны высечки

Точность высечки +/- 0.1 мм

Скорость лазерной высечки до 20 м/мин

Программное обеспечение совместимо по файлам высечки с такими профессиональными графическими форматами как Adobe Illustrator (ai), Data exchange files (dxf), HP graphic files (plt), Bitmap (BMP) и другими.



Секция 3: Один вал намотки + Намотка облоя + 5-дюймовый  сенсорный пульт управления



Система намотки на один вал в машине лазерной рулонной высечки DKG-230-Laser

Ширина материала максимальная: 230 мм

Контролируется серводрайверам производства YASKAWA

Система натяжения полотна и регулировка скорости намотки

Максимальный диаметр роля материала на намотке: 400 мм

Намотка на валы с пневматическим зажимом материала



Система намотки облоя в машине лазерной рулонной высечки DKG-230-Laser

Ширина материала максимальная: 230 мм

Максимальный диаметр роля материала на намотке облоя: 400 мм

Намотка на валы с пневматическим зажимом материала



Подробные видео работы рулонной машины лазерной высечки DKG-230-Laser



Рулонная машина лазерной высечки DKG-230-Laser в комплекте с печатной секцией в работе на выставке:

https://youtu.be/KOaU4aGXW0Q



Рулонная машина лазерной высечки DKG-230-Laser с секциями лакировки и продольной резки:

https://youtu.be/Zy-UNhiU_RA



Рулонная машина лазерной высечки DKG-210-Laser с секцией лакировки:

https://youtu.be/d722G1GCss0



https://youtu.be/Xrx4L7YhDC0



https://youtu.be/MDQiq1jTnX8



https://youtu.be/aiNyqpuq3ec



https://youtu.be/x70HhRzMy3s

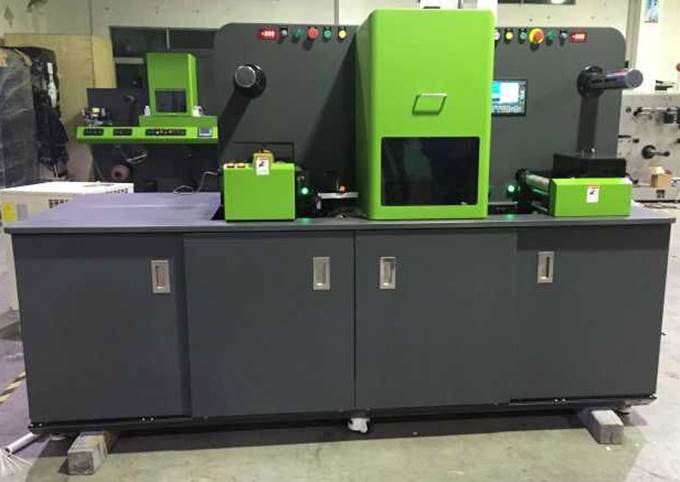

Особенности комплектации машины рулонной лазерной высечки DKG-230-Laser. Вторая фотография.
