Особенности комплектации машины рулонной лазерной высечки DKG-350-Laser

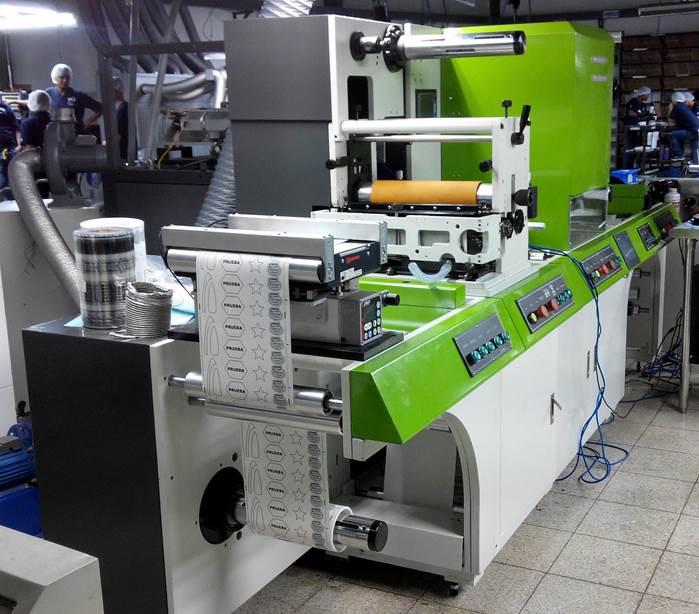

Особенности комплектации машины рулонной лазерной высечки DKG-350-Laser. Первая фотография.



Секция 1: Размотки материала + Система контроля и равнения края полотна + 5-дюймовый  сенсорный пульт управления



Система размотки машины лазерной рулонной высечки DKG-350-Laser

Размотка с помощью электропривода с размоточным валом с пневматическим зажимом материала

Система натяжения полотна и регулировка скорости размотки

Maксимальная ширина материала: 350 мм

Максимальный диаметр размотки: 600 мм



Система контроля и равнения края полотна BST в машине лазерной рулонной высечки DKG-350-Laser

Производитель BST

Датчик края полотна



5-ти дюймовый сенсорный пульт управления станком в машине лазерной рулонной высечки DKG-350-Laser

Производитель SIEMENS

Каждая станция оборудована Пультом управления станком для упрощения управления всеми параметрами станка

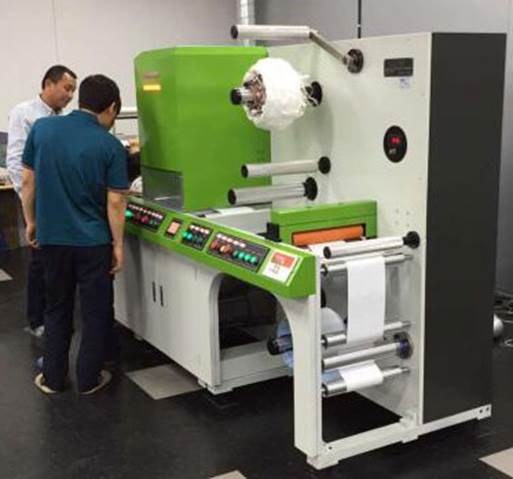

Особенности комплектации машины рулонной лазерной высечки DKG-350-Laser. Вторая фотография.

Секция 2: Секция УФ-лакировки + 5-дюймовый  сенсорный пульт управления

Ширина нанесения лака 5~350 мм

Контролируется серводрайверам производства YASKAWA

Наличие УФ-сушки обеспечивает мгновенное высыхание лака

Скорость лакировки –печати до 60 м/мин

Установка и снятие флексографской формы может совершаться очень быстро в связи с открытой системы доступа к формному цилиндру



Секция 3: Секция Горячего тиснения + 5-дюймовый  сенсорный пульт управления

Ширина тиснения 5~350 мм

Контролируется серводрайверам производства YASKAWA

Поддерживает постоянный контакт между клише тиснения и материалом, делает лучшим процесс переноса фольги на материал и уменьшает время переноса фольги на материал.

Возможна одновременная размотка до 3-х ролей фольги (два в поперечном направлении и один в продольном направлении)с многоступенчатой регулировкой для экономии фольги.

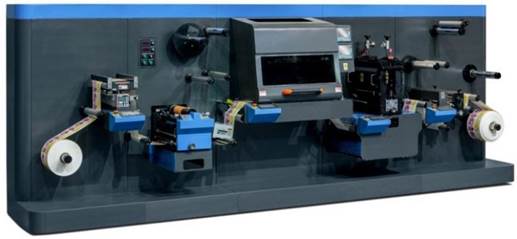

Особенности комплектации машины рулонной лазерной высечки DKG-350-Laser. Третья фотография.

Секция 4: Секция ЛАЗЕРНОЙ высечки + 5-дюймовый  сенсорный пульт управления

Ширина лазерной высечки до 350 мм, длина высечки не ограничена.

Лазер СO2 производства RoFin с мощностью трубки от 275 Вт до 500 Вт

Ресурс лазерной трубки до 20 тысяч часов

Возможна установка двойной лазерной головы

3-х координатная сканирующая голова производства ScanLab

Вакуумный стол с корзиной для облоя

Система водяного охлаждения лазерной трубки

Система вытяжки дыма из зоны высечки

Точность высечки +/- 0.1 мм

Скорость лазерной высечки до 80 м/мин

Программное обеспечение совместимо по файлам высечки с такими профессиональными графическими форматами как Adobe Illustrator (ai), Data exchange files (dxf), HP graphic files (plt), Bitmap (BMP) и другими.



Секция 5: Секция полу-ротационной высечки + 5-дюймовый  сенсорный пульт управления

Ширина высечки 5~350 мм

Контролируется серводрайверам производства YASKAWA

Скорость высечки до 60 м/мин

Установка и снятие высечкной формы может совершаться очень быстро в связи с открытой системы доступа к цилиндру высечки

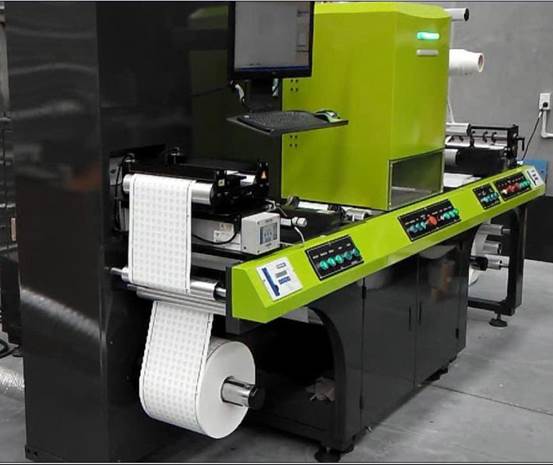

Особенности комплектации машины рулонной лазерной высечки DKG-350-Laser. Четвертая фотография.

Секция 6: Секция продольной резки + Два вала намотки + Намотка облоя + 5-дюймовый  сенсорный пульт управления



Система продольной резки в машине лазерной рулонной высечки DKG-350-Laser

В стандартной комплектации 4 ножа



Система намотки на два вала в машине лазерной рулонной высечки DKG-350-Laser

Ширина материала максимальная: 350 мм

Контролируется серводрайверам производства YASKAWA

Система натяжения полотна и регулировка скорости намотки

Максимальный диаметр роля материала на намотке: 600 мм

Намотка на валы с пневматическим зажимом материала



Система намотки облоя в машине лазерной рулонной высечки DKG-350-Laser

Ширина материала максимальная: 350 мм

Максимальный диаметр роля материала на намотке облоя: 600 мм

Намотка на валы с пневматическим зажимом материала


Рулонная машина лазерной высечки DKG-350-Laser в работе смотрите здесь: https://youtu.be/d722G1GCss0

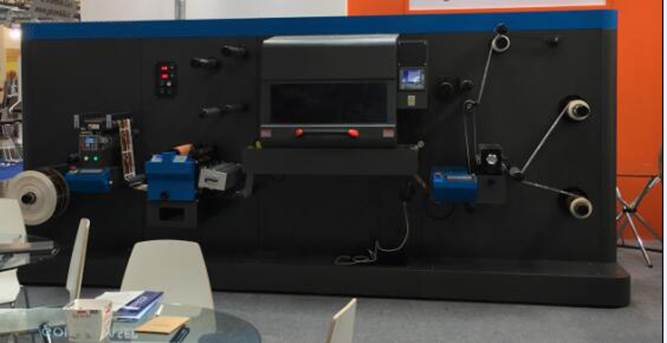

Особенности комплектации машины рулонной лазерной высечки DKG-350-Laser. Пятая фотография.
