Инструкция по эксплуатации
Поставки на территории России: www.FlexoMachines.ru
СОДЕРЖАНИЕ
1 Введение
2 Основные технические параметры
3 Схемы
4 Установка длины шага
5 Система подачи бумаги
6 Печатающая система
7 Система приёма бумаги
8 Электрическая схема
1. Введение
Автоматический продольно-резательный Бобинорезка серии DK типа DK-320, который применим для разрезания стенотиповой бумаги, является законченным комплектом изделий для автоматического вырубного станка. Он имеет такие функциональные возможности, как круговая шкала автоматического калькулятора, установка длины, автоматическая остановка и фотоэлектрический диод для контроля подачи. Бобинорезка серии DK характеризуется прочной конструкцией, устойчивостью, высокой эффективностью, точностью при разрезании, простотой в эксплуатации и стабильностью в работе.
Бобинорезка серии DK должна быть подключена к заземлению, прежде чем она будет подсоединена к источнику питания.
2. Основные технические параметры бобинорезки DK-320 / DK-450
Скорость резания: 75 м/мин
Максимальная ширина полотна: 320 мм / 450 мм
Максимальный диаметр подачи: 500 мм
Максимальный диаметр намотки рулонов: 480 мм
Точность резания: 0,5 мм
Напряжение источника питания: 220 В±10%
Общая потребляемая мощность: 1 кВт
Общие размеры: 1,2 (Д) х 0,8 (Ш) х 1,2 (В) м
Вес: около 400 кг

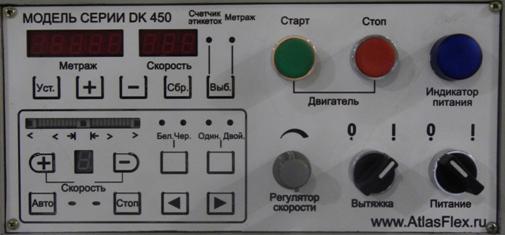

3. Иллюстрация электрического узла.(рис 2)
|
|
Индикатор питания: показания появляются после того, как к бобинорезке подается мощность. Питание: Общий выключатель питания бобинорезки, будет работать, если повернуть выключатель по часовой стрелке. Вытяжка: вентилятор для удаления отходов будет работать, если его включить в направлении по часовой стрелке. Старт: старт основного двигателя бобинорезки. Стоп: остановка основного двигателя. Регулятор скорости: регулятор скорости перемотки.
|

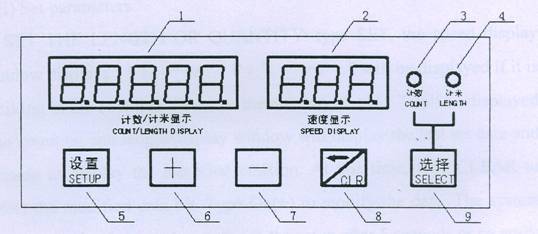

1) Окошко вычисления длины.
Автоматически показывает измерение частей или длины (часть: м).
Дисплей выведет настроенные параметры.
2) Окошко скорости.
Дисплей показывает текущую рабочую скорость ( часть: м/мин).
3) Световой индикатор отсчета.
Обозначает, что, если индикатор горит, то включен режим отсчета.
4) Световой индикатор длины.
Обозначает то, что , если индикатор горит, то включен режим длины.
5) Меню настройки.
Используется для настройки и выбора параметров.
6) Кнопка ON(+): тип выключателя для настройки параметров. Используется для увеличения значения настроенных параметров.
7) OFF(-): тип выключателя для настройки параметров. Используется для уменьшения настроенных параметров.
8) CLEAR/SHIFT: систематизирует накопленные данные или общую рабочую длину.
Если параметр настроен, выберите его и отрегулируйте настройки.
9) Функция выбора: включите ее и выберите меню вычислений или рабочее меню.
Настройка параметров работы бобинорезок DK-320/DK-450.
По данной части инструкции на бобинорезки вопросу обращайтесь в наш сервис: info@cnc-info.ru
1) Настройка длины или количества.
2) Настройка главного движущего вала.
3) Настройка замедления движения вперед.
Система питания и ректификации.

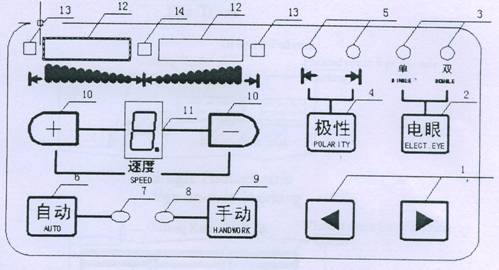

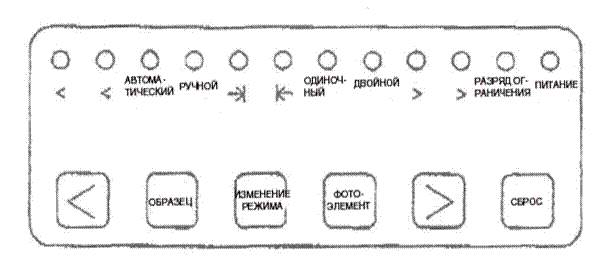

Схематический рисунок панели переключения.
Часть контроля ректификации.

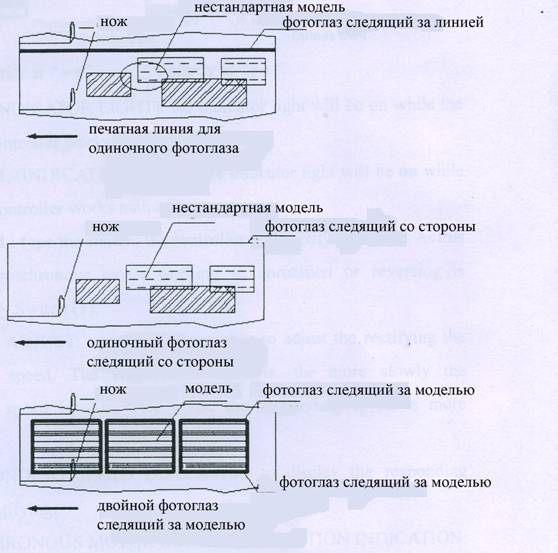

В это время синхронный двигатель работает в режиме коротации( синхронно) или меняет направление. Это контролируется цветным кодированием, тестируется фотоглазом.
Система резки и вращения.
В первую очередь настраивается механизм, чтобы достигнуть среднюю позицию. Затем настраивается ширина дискового ножа. Затем помещается верхний дисковый нож в один нижний проем. Настройте верхний нож подальше от нижнего, затем отрегулируйте питание в средней позиции(рис. 6), направьте полотно.
По данной части инструкции на бобинорезки вопросу обращайтесь в наш сервис: info@cnc-info.ru
Если необходимо увеличить или уменьшить количество ножей, см. рис. 8.
Смазка и текущий ремонт.
Машина для резки работает непрерывно. Сначала смажьте шестеренки и все составные части машины маслом марки N22.
Транспортировка и инсталляция.
Проверьте количество частей оборудования и также запасных частей. Тщательно прочитайте инструкцию перед началом работы. Затем поставьте машину на плоскую поверхность. Отрегулируйте болты. Подключите ее к питанию. Затем проверьте каждую деталь машины.
IV. Установка длины шага в бобинорезке DK-320 / DK-450
По данной части инструкции на бобинорезки вопросу обращайтесь в наш сервис: info@cnc-info.ru
IV. Выравнивающая система
Выравнивающая система бобинорезки серии DK состоит из двух фотоэлементов, синхронного мотора, резьбового штока с вращающимися шарами, фотоэлектрической рамы и подвижной линейной опоры.
По данной части инструкции на бобинорезки вопросу обращайтесь в наш сервис: info@cnc-info.ru
V Системы резания и намотки в бобинорезках DK-320 / DK-450
По данной части инструкции на бобинорезки вопросу обращайтесь в наш сервис: info@cnc-info.ru
Общие проблемы и способы устранения
I. Основной мотор не работает или не вращается после нажатия клавиши запуска.
|
Общие проблемы |
Способы устранения |
|
1. Управляющий потенциометр не подключен к питанию. |
По этому вопросу обращайтесь в наш сервис: info@cnc-info.ru |
|
2. Преобразователь осуществляет автоматическую защиту. Если цифровой дисплей отображает сообщение “Overload protection” («Защита от перегрузки»), “Overload electric current protection” («Защита от перегрузки по электрическому току») или “…”, то, пожалуйста, обратитесь к инструкции преобразователя. |
II. Опора подачи движется в одном направлении после включения общего питания.
|
Общие проблемы |
Способы устранения |
|
1. Поврежден регулируемый силикон на пенале управления выравниванием. |
По этому вопросу обращайтесь в наш сервис: info@cnc-info.ru |
III. Опора подачи движется в одном направлении после переключения в режим автоматического выравнивания.
|
Общие проблемы |
Способы устранения |
|

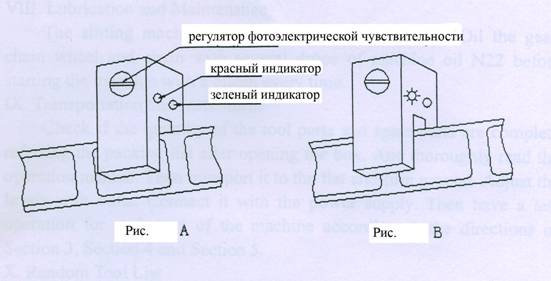

1. Плохо выполнена регулировка чувствительности для фотоэлектрического выключателя выравнивания. |
По этому вопросу обращайтесь в наш сервис: info@cnc-info.ru |
|

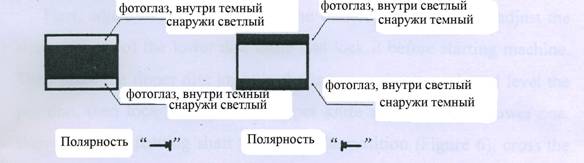

2. Неверный выбор «полярности» выравнивания. |
|
|
3. Короткое замыкание в контроллере выравнивания. |
IV. Опора подачи движется в только одном направлении в одиночном режиме при медленном перемещении, если бобинорезка серии DK находится в режиме Ручной/Ручное выравнивание.
|
Общие проблемы |
Способы устранения |
|
1. Индикатор ограничения включен. |
По этому вопросу обращайтесь в наш сервис: info@cnc-info.ru |
|
2. Индикатор ограничения выключен. |
V. Выравнивающий мотор не может вращаться.
|
Общие проблемы |
Способы устранения |
|
1. Не слышен звук переменного тока от выравнивающего мотора. |
По этому вопросу обращайтесь в наш сервис: info@cnc-info.ru |
|
2. Слышен звук переменного тока от выравнивающего мотора. |
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
