Инструкция по управлению листорезальной машиной серии QD-film (укороченная версия для сайта)
I. Использование и характеристики листорезальной машины серии QD-film
Данные листорезальные (флаторезальные) машины подходит для поперечной резки на листы (флаты) всех видов рулонных материалов, таких как: бумага, пластиковые листы горизонтальной нарезки. Осуществление контроля фиксации длины с помощью компьютера, автоматический учет, автоматическое уведомление, регулировка частоты вращения двигателя, обеспечение точности обрезки. Режим управления листорезальной (флаторезальной) машиной максимально удобен. Высокая точность обрезки, высокая скорость, удобная загрузка и мн. др.
Основные технич. характеристики листорезальной (флаторезальной) машиной серии QD-film:
|
Характеристика\Модель |
500 |
600 |
700 |
800 |
1000 |
1200 |
1300 |
1500 |
1600 |
|
Ширина реза макс., мм |
450 |
550 |
650 |
750 |
950 |
1150 |
1250 |
1450 |
1550 |
|
Длина реза максим. |
1500 мм |
||||||||
|
Диаметр роля максим. |
600 мм |
1000 мм |
|||||||
|
Скорость резки макс. |
50 м / мин. |
||||||||
|
Точность резки |
± 0.2 мм |
||||||||
|
Мощность листорезки |
2.2 кВт |
3.2 кВт |
5.5 кВт |
||||||
|
Вес листорезки, кг |
700 |
750 |
800 |
850 |
1500 |
1600 |
1700 |
1800 |
2000 |
|
Длина х Ширина, мм |
2450*750 |
2450x850 |
2450x950 |
2450x1050 |
3000х1250 |
3000x1450 |
3000x1550 |
3000x1750 |
3000x1850 |
|
Высота, мм |
1500 |
||||||||
Управление листорезальной (флаторезальной) машиной осуществляется посредством микрокомпьютера, оборудование оснащено шаговым (или серво) двигателем, системой автоматического учета, отсека с возможностью установки произвольного количества листов, независимо от автоматически заданного в машине числа.
II. Основные части и эксплуатация листорезальной машины серии QD-film
Листорезальная (флаторезальная) машина регулируется с помощью режущего инструмента, гаечных, винтовых элементов и других частей.
|

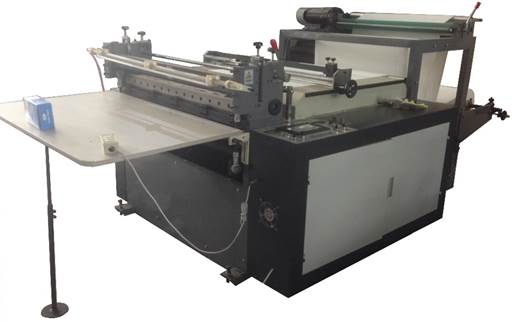

В комплектации с простой размоткой |

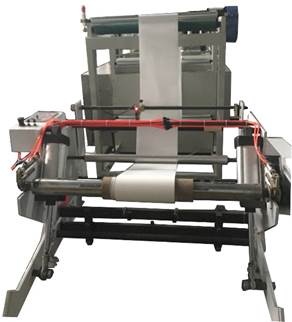

В комплектации с системой контроля и равнения края полотна и с системой пневматического подъема ролей |
|
|
|
1．Подающие комплектующие листорезки - флаторезки
Листорезальная (флаторезальная) машина оснащено двигателем постоянного тока, подающими роликами, подающими и другими компонентами фотоэлектрического датчика, контроллером регулировки скорости постоянного тока, потенциометром подачи регулировки скорости двигателя, с возможностью фотоэлектрического контроля. Когда бумага подается в листорезальную (флаторезальную) машину и перекрывает луч датчика, двигатель автоматически останавливает подачу. Таким образом, достигается более точный и чувствительный процесс подачи материала.
2．Тяговое устройство листорезки - флаторезки
Состоит из двигателя (шагового или серво в зависимости от комплектации), подающих роликов и т.д. Возможность регулировки роликов по обе стороны нажатия для последовательности процесса. Регулировка заключается в выравнивании первого листа материала между верхним и нижним роликом, только затем регулируются боковые ролики с обеих сторон регулировочного маховика для создания одинакового давления, при этом нужно аккуратно сдвигать лист двумя руками с небольшим давлением.
3．Регулировка режущего инструмента и устройства листорезки - флаторезки
В случае прекращения подачи бумаги в листорезальной (флаторезальной) машине в процессе производства, отрегулируйте винт держателя ножа до и после.
4．Механическая передача в листорезке - флаторезке
В листорезальной (флаторезальной) машине представлены два способа передачи: ремень приводного колеса и редуктор скорости с эксцентриковым валом.
III. Инструкция по эксплуатации листорезальной машины серии QD-film (общие моменты, подробнее читайт в разделе VII)
1. Подключите источник питания.
2. Наденьте материал на вал размотки листорезальной машины, нажмите "point in" или "point back". Отрегулируйте режущий нож до требуемого положения, вручную отрегулируйте рычаг подъема, настройте оборудование на требуемую позицию.
3. В соответствии с клавишами на управляющей панели листорезки отрегулируйте длину поперечной резки, посредством датчика отслеживания и автоматической сигнализации учета (подробнее в пункте VII).
4. Запустите регулирующий потенциометр двигателя листорезки, подающий потенциометр и перейдите в соответствующее положение.
5. Для начала работы листорезальной машины установите управляющей панели листорезки в положение старта или версию "master surface".
6. Для остановки работы листорезальной машины нажмите клавишу управляющей панели листорезки "stop" или на главной панели управления листорезки.
IV. Сбои и устранение неполадок в листорезальной машине серии QD-film
1．Основные советы
A. Перед началом работы с листорезкой выполните заземление.
B. Проверьте, правильно ли соединена вилка листорезки с электрическим шаговым (или серво) двигателем.
C. Проверьте плотность подключения пластины.
D. В случае перепадов напряжения необходимо выключить листорезальную машину из сети, работу листорезки можно возобновить, когда напряжение в сети стабилизируется.
E. Осуществляйте смазку листорезальной машины регулярно для длительной и бесперебойной ее эксплуатации.
F. В процессе смазки листорезальной машины позаботьтесь о том, чтобы воздуховод был открыт для эффективного попадания масла на привод машины.
G. Запрещается прикасаться к проводам и корпусу, когда листорезальная машина подключена к сети.
H. В случае неисправности микрокомпьютера листорезальной машины, пользователь должен связаться с заводом, и не осуществлять произвольных попыток открыть микрокомпьютер и блок управления, что может привести к неблагоприятным последствиям.
2．Возможные неполадки листорезальной машины и их устранение
Дальнейшую инструкцию спрашивайте …
V. Установка и отладка листорезальной машины серии QD-film
Эта листорезальная машина не нуждается в дополнительной усиленной базе и крепежных винтах, достаточно ровной поверхности. После транспортировки следует удалить все элементы упаковки и фиксации, предназначенные для транспортировки. Перед тестовым запуском машины проверьте наличие всех комплектующих и компьютерной коробки, терминала, винтовых и гаечных элементов, наличие электропитания, выключателя питания, а затем откройте выключатель микрокомпьютера листорезки. (Примечание: Пожалуйста, смажьте активные комплектующие перед запуском листоремашины).
VI. Техническое обслуживание листорезальной машины серии QD-film и безопасность работы с ней
1. Для длительной и бесперебойной эксплуатации листорезальной машины рекомендуется выбирать стандартную операцию. Уделяйте внимание техническому обслуживанию листоремашины, содержите ее в чистоте.
2. Проверьте каждую часть соединительного винта и гайки, если они неплотно прилегают, машина делает длительные остановки для проверки масла активных комплектующих.
3. Каждая движущаяся деталь нуждается в смазке, смена масла в редукторах осуществляется каждые 2-3 месяца.
4. Внимание: не допускайте проникновения посторонних деталей в привод, содержите привод в чистоте.
5. В процессе работы листорезальной машины запрещено касаться любых проводов руками или инструментом, статический преобразователь и разрядное устройство должны быть подключены к земле и корпусу, прикосновения к ним руками либо инструментом запрещены.
6. Обратите особое внимание: перед заменой материала и чистке ножа обязательно выключите питание листорезальной машины !
VII. Инструкция по управлению листорезальной машиной серии QD-film
I. Обзор
Система управления и контроля, сенсорные элементы листорезальной машины серии QD-film являются цифровыми. Высокопроизводительное оборудование оснащено 7-дюймовым сенсорным ЖК-экраном.
Большое количество возможностей листорезальной машины серии QD-film. Уникальный, инновационный интерфейс, простота эксплуатации, работа в сложных условиях. В настоящее время широко используется в составе с машинами по производству пластиковых пакетов, режущими машинами, автоматами для создания нетканых пакетов, круговыми ткацкими станками и пр.
16-ти разрядный процессор (в том числе 2 порта высокой скорости), выход 16, плюс 4 аналоговый выход. Может управлять главным двигателем (трехфазный асинхронный двигатель), (двигатель подачи, серводвигатель или шаговый двигатель), подающий двигатель (двигатель постоянного тока или трехфазный асинхронный двигатель), реализация трех двигателей реальной синхронной работы. Автоматическое ускорение, данные о скорости и подаче одновременно с автоматическим распределением скорости преобразования.
Дальнейшую инструкцию спрашивайте …
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
