Листорезальная машина (флаторезка) с микрокомпьютерным управлением
HQJ-800-1100-1300-D

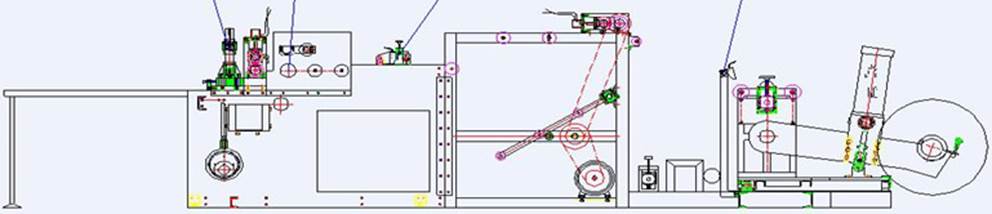

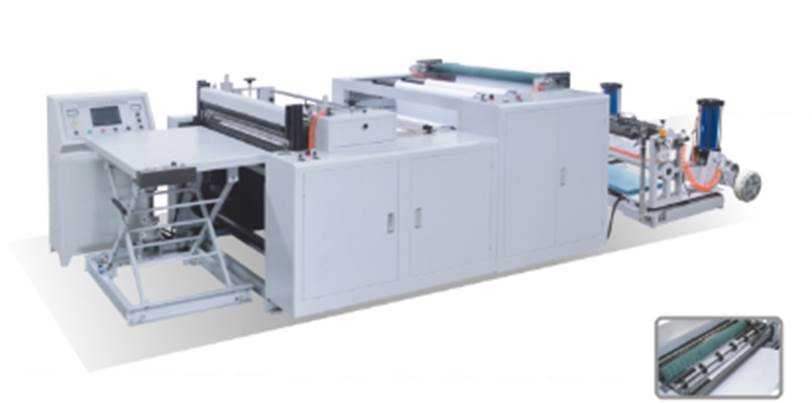

Листорезальная машина серии HQJ-D предназначена для размотки И разрезки на листы больших ролей бумаги, картона, пластиков (ПВХ, ПЕТ и других) и многослойных ламинированных материлов.

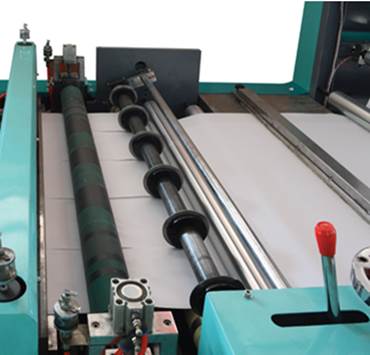

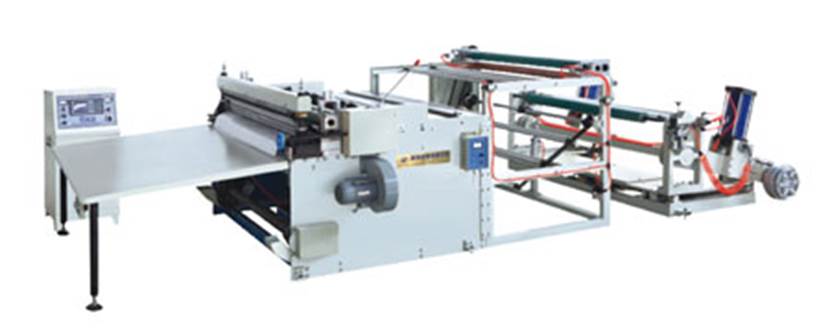

Листорезка - флаторезка серии HQJ-D оборудована гидравлическим подъемом роля на размотке (опция) для облегчения установки новых ролей и сервоприводом для стабильного контроля точности длины листа.
Листорезка – флаторезка оборудована системой равнения края полотна и автоматической системой контроля натяжения полотна с электромагнитными порошковыми тормозными муфтами, имеет удобное управление, высокую точность и стабильность реза и низкий шум в работе.
|
Листорезальная машина HQJ оборудована системой подсчета перемотанного количества метров с остановкой машины при достижении заданных значений. Скорость протяжки и резки регулируется инвертером частоты (частотником), управляющим скоростью двигателя.
В комплектацией с листорезальной машиной возможна установка системы продольной резки для одновременной резки сразу нескольких листов меньшей ширины. |
|
Основные технические характеристики листорезальных машин серии HQJ-D:
|
Модель |
HQJ-800D |
HQJ-1100D |
HQJ-1300D |
|
Максимальная ширина роля |
800 мм |
1100 мм |
1300 мм |
|
Минимальная ширина реза |
50 мм |
||
|
Максимальный диаметр роля |
￠1400mm |
||
|
Длина нарезаемых листов |
20-1200 мм |
||
|
Точность длины реза |
± 0.2 мм |
||
|
Скорость реза |
10-140 штук/мин (зависит от длины листа) |
||
|
Потребляемая мощность |
6,5 кВт |
8 кВт |
10 кВт |
|
Вес |
2100 кг |
2300 кг |
2500 кг |
|
Габаритные размеры (ДxШxВ) |
5000×1600×1200 мм |
5000×1800×1200 мм |
5500×2100×1200 мм |
Основные параметры конструкции листорезальной машины HQJ-D:
 |
1.Секция размотки роля листорезальной машины HQJ-серии:
(1) Machine shelf adopts cast quality steel plate
(2) Adopts airpressure automatic lifting function
(3) Lifting adopts 150 model double cylinder start
(4) Magnetic powder tension control system （1set）
(5) Control type ：Use potentiometer control
(6) Tension control scope : 3-50kg
(7) Tnesion magnetic powder use 20kg controller （1set）
(8) Material pulling rolls adopts air shaft type （1 unit φ74×1350mm）
(9) Transmission guid roll:aluminum guide roll by active balance treatment(3 unit φ70×1350mm）
(10) Matrial can be adjustable righ and left
(11) Control type：Pneumatic control
2. Основная листорезальной машины:
(1) Shaft :Trough steel and high quality steel plate structure in 10mm thickness
(2) Trough beam style stell：40×80×1100mm
3. Система протяжки материала:
(1) Strcuture style:active traction and passive press fasten style
(2) Based seat is casting structure （ 1set）
(3) Traction roller is rubber roller（Spec：2unit φ85×1350mm）
(4) Press fasten styple: controlled by pneumatic
(5) Press fasten cylinder:（2unitφ40×20mm ）
(6) Transmission guide roller: aluminum guide roller（Spe.：5unitφ74×1350mm）
(7) Traction motor adopts servo motor 2.6kw,Drive in-phase fix the length
(8) Length can be adjustble by micro-computer
4 . Система передачи листов листорезальной машины:
(1) Adopt motor and shift gears combination ways
(2) Main motor: speed adjusted by transducer
(3) Transducer: 3kw
(4) Drive style: drove by main motor and traction through active roller
(5) Transmission: adopts triangle belt and belt wheel together structure
(6) Material-delivery: adopts floating backrest structure for buffer action to keep material
(7) Floating upper and lower tension adopts pneumatic traction Cylinder specification：（1unit φ50×1350mm ）
(8) Floating guide roller: adopts aluminum guide roller（spe.：3unitsφ74×1350mm）
(9) Whole material-delivery structure will be controlled by displacement sensor
5 . Секция резки на листы листорезальной машины HQJ-серии:
(1) Cutting style: fix well the lower cutter and cut actively by upper cutter
(2) Cutter holder: adopts casting heavy style structure
(3) Slip bearing（2unit）
(4) Fount (2 unit）
(5) Lubricating oil can be recycled using
(6) Both upper and lower cutters adopts bar style imported balance silicic steel cutter
(7) Cutting blade （Spec.Thickness×width×Length：15×80×1350mm）
(8) Cutter position can be adjutable by hand
(9) Active transmission style: main motor transmission equipped with derailleur enable centrifugal wheel joined with connecting pole to run cutter reciprocating
(10) Main motor: by transducer speed adjusting （1unit）
(11) Transducer: Edison brand (America)1.5kw（1unit）
(12) Transmission: adopts gear wheel and chain wheel together structure
(13) Centrifugal wheel（2unit）
(14) Connecting pole （2unit）
|
6 . Секция продольной резки (опция) (1) Slitting way: Bottom blade initiative, drive upper balde to slit. (2) Adopts round cutters (3) Upper cutter shaft adopts steel shaft ( 1 unit φ45 x 1500mm) (4) Upper round cutters is made form shanghai Shenlong group (φ45 x 14.2x105mm) (5) Bottom cutter shaft adopts steel shaft (spe. 1 unit φ55 x 1500mm) (6) Bottom round cutter adopts shanghai shenlong cutter (φ55 x 14.2 x 80mm) (7) Slitting precision : ±0.2mm
|
|
7. Электрический пульт управления листорезальной машины：（соединен с машиной）
(1) Control system:Main machine control,tension control,adjusting control
(2) Main machine control：Main motor control,traction control,material delivery control,cutting control (touch screen PLC control Panasonic)
(3) Tension control ：Unwind tension,the speed of control scope is wide, good performance whatever the speed
(4) Electrical meter counting,alrarm stop,auto length-position functions Above electrical components is Delixi brand in China.
(5) All the switchs are made in “schneider” Germany
8. Остальные части листорезальной машины：
(1) Power supply ：Three phases four lines air siwitch, 380V / 50Hz (can be made according to users
(2) Air source：Max 5.5kg/cm2×5m3/min
