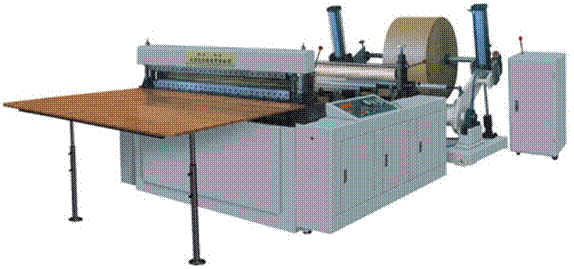

Листорезальная машина (флаторезка) QD-1200
Основные особенности листорезки:
Удобная система управления листорезкой через тач-скрин панель, шаговый мотор протяжки материала, инвертерное управление скоростью протяжки, установка фиксированной длины реза, автоматический подсчет количества отрезанных листов обеспечивают стабильную работу листорезального станка, характеризуемую точной и быстрой резкой роля на листы.
В комплекте станка есть система гидравлического подъема роля на размотке.
I. Основные технические параметры листорезки – флаторезки QD-1200:
|
Максимальная ширина реза |
1200 мм |
|
Максимальный диаметр размотки |
Φ1300 мм |
|
Длина реза |
200 - 2000 мм |
|
Максимальная скорость резки |
60 м / мин |
|
Точность резки |
±0.15 - 0.2 мм |
|
Плотность разрезаемой бумаги |
70 – 550 грамм/ метр2 |
|
Потребляемая мощность максимальная |
7.5 кВт |
|
Вес листорезки |
2200 кг |
|
Габаритные размеры листорезки (LxWxH): |
6500×2100×1200 мм |
II. Основные особенности конструкции листорезки QD-1200
1. Система размотки полотна
Конструкция: Гидравлический подъемник разматываемого роля, станция протяжки материала, система установки и контроля натяжения полотна (tension manual adjustable controller).
Спецификация:
(1) Макс. ширина роля полотна: 1200 мм
(2) Макс. диаметр роля полотна: Φ1300 мм
(3) Макс. вес роля: 1800 кг
Основные части: (1) Вал размотки: 76 мм (3 дюйма) с вакуумным раздувом.
(2) Система натяжения: Магнитная тормозная муфта 200NM
2. Система подачи материала в листорезке – флаторезке QD-1200:
Конструкция: двухролевая система протяжки с резиновым верхним валом и стальным валом противодавления, двигатель переменного тока, пропускной механизм контроля синхронности протяга материала.
Спецификация и основные части:
(1) Стальной мягкий вид системы протяжки: Хромированный стальной вал + обрезиненный вал.
(2) Привод: Мотор переменного тока (AC)
(3) Инверторная система управления скоростью работы мотора протяжки.
(4) Передачи: ременная и цепная передачи.
Основные блоки:
1) Компьютер промышленного контроля.
2) Данные показывают операционную группу
3). Главный конвертер частоты: трехфазовые 2.2 кВт
4). Драйвер двигателя: 130BYG350B, шаговый двигатель (дополнительный: серводвигатель Panasonic).
5). Метод передачи: синхронизация с передачей
6). Обрезиненный протяжной вал со стальным хромированным валом противодавления (хромирующий стальной рулон: 1 пк, рулон бутадиенового каучука акрилонитрила: 1 пк)
3. Система протяжки заданной длины (реза) на листорезальной машине QD-1200
Конструкция: автоматическая система с микропроцессором, протяжка материала на заданную длину (шаг) производится шаговым двигателем (опционально можно поставить серво двигатель), двухролевая двойная система протягивания материала, вся система управления протяжкой материала располагается в общем контроллере управления листорезкой.
Основные блоки системы протяжки материала:
1) Контроллер управления протяжкой.
2) Цифровая панель управления.
3). Основной частотник управления двигателем (инвертер): трех фазный 2.2 кВт
4). Драйвер шагового двигателя: 130BYG350B, шаговый двигатель (опционально: Panasonic серво двигатель).
5). Метод передачи: синхронизирован со всей системой листорезки - флаторезки
6). Обрезиненный протяжной вал со стальным хромированным валом противодавления (chrome-plating steel roll: 1PC, acrylonitrile-butadiene rubber roll: 1 PC)
4. Система резки на листы в листорезке – флаторезке QD-1200
Конструкция: конструкция системы резки гильотинного типа, передача усилия от двигателя с эксцентриком, двигатель переменного тока.
Основные характеристики:
(1) эффективная ширина реза: 1200 мм
(2) Плотность разрезаемой бумаги и картона : 70 – 550 грамм / метр2
(3) Привод системы резки: трехфазный двигатель переменного тока
Особенности:
(1) Резка: 1200 мм
(2) Частотник регулировки скорости резки
(3) Метод передачи усилия: цепная передача
5. Приемка порезанных листов на листорезке – флаторезке
Конструкция: плоский стол приемки
6. Система подъема роля на размотке листорезки – флаторезки
Гидравлическая система подъема роля
7. Другие устройства на листорезке – флаторезке QD-1200:
(1) Промежуточные валы: алюминиевые валы
(2) Подшипники: высококачественные подшипники
(3) Система воздушного естественного охлаждения мотора
III: Основная комплектация листорезальной машины QD-1200:
|
Основной мотор |
2.2 кВт |
|
Инвертер основного мотора |
2.2 кВт |
|
Мотор размотки полотна |
1.5 кВт |
|
Инвертер мотора размотки |
1.5 кВт |
|
Контроллер |
1 штука |
|
Драйвер мотора |
1 штука |
|
130# Шаговый двигатель |
1 штука |
|
Фотодатчик |
Для системы продольной приводки места резки (For tracking color mark) |
|
Магнитная порошковая тормозная муфта |
Для системы натяжения полотна на размотке |
|
Контроллер натяжения полотна |
Контроль натяжения полотна на размотке (управляет муфтой) |
|
Датчик натяжения полотна |
Для измерения натяжения полотна на размотке листорезки - флаторезки |
|
Регулятор скорости главного мотора |
Для регулировки скорости резки листорези |
|
Резиновый вал |
Для протяжки материала |
|
Алюминиевый вал |
Для протяжки материала |
|
Резальный нож |
1 набор (CHINA) |
|
Система удаления статического напряжения |
1 набор (CHINA) |
IV: Запасные части листорезальной машины QD-1200:
|
01 |
inner hexagonal spanner |
1set |
05 |
oil gun |
Pc |
|
02 |
Monkey spanner |
1pc |
06 |
air gun |
1pc |
|
03 |
a-liner screwdriver |
1pc |
07 |
air tap |
2pcs |
|
04 |
Cross screwdriver, |
1pc |
08 |
operation instructions |
1pc |
