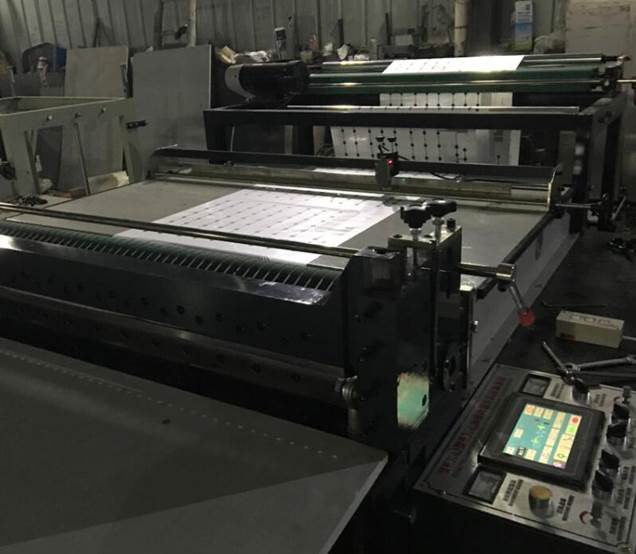

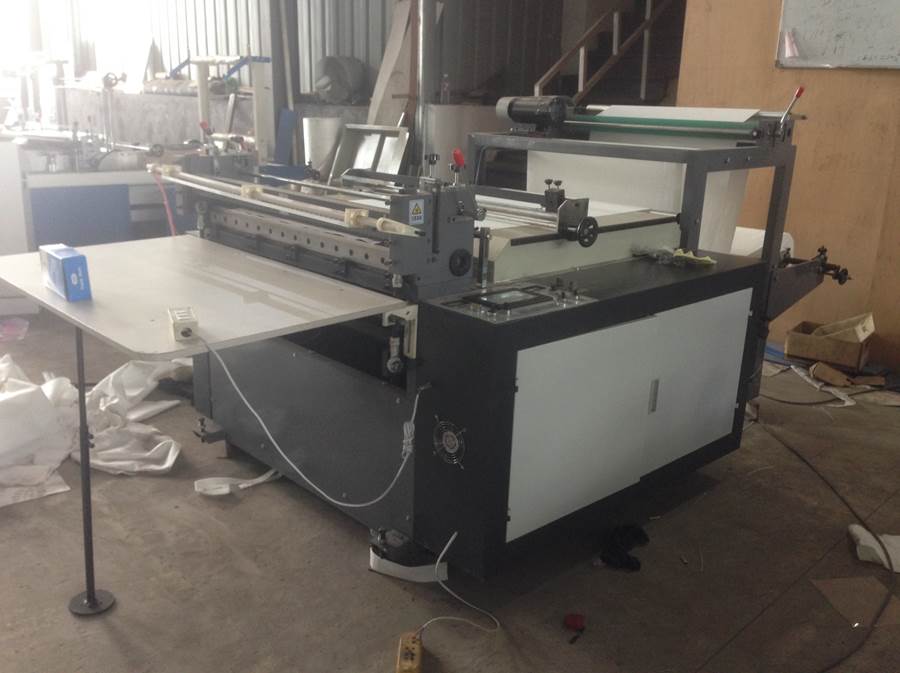

Листорезальная машина серии QD для резки тонких и толстых материалов
Листорезальная машина серии QD подходит для резки различной бумаги и каротонов, плёнок ПВХ, нетканных материалов, кашированной фольги с картоном, листовых пластиков в ролях и других рулонных материалов.
В листорезальной машине применяются микрокомпьютерное цифровое управление с сенсорного дисплея, протяжка материала может осуществляться сервоприводом(ОПЦИЯ), что обеспечивает высокую точность и скорость резки, наличие в листорезке оптического датчкика для продольной приводки по метке на материале также обеспечивает точность реза относительно запечатанного на материале изображения.
Основные технические характеристики листорезальных машины QD-серии
|
Характеристика\Модель |
500 |
600 |
700 |
800 |
1000 |
1200 |
1300 |
1500 |
1600 |
|
|
Ширина реза максим., мм |
450 |
550 |
650 |
750 |
950 |
1150 |
1250 |
1450 |
1550 |
|
|
Длина реза максим., мм |
1500 - |
|||||||||
|
Диаметр роля на размотке максимальный |
600 мм – 1500 мм(опция) |
1000 мм – 1500 мм(опция) |
||||||||
|
Скорость резки максим. |
50 м / мин. |
|||||||||
|
Точность резки |
± 0.2 мм |
|||||||||
|
Мощность листорезки |
2.5 кВт |
2.2 кВт |
3.2 кВт |
5.5 кВт |
||||||
|
Вес листорезки, кг |
700 |
700 |
750 |
800 |
850 |
1500 |
1600 |
1700 |
1800 |
2000 |
|
Длина х Ширина, мм |
2600*1100 |
2450*750 |
2450x850 |
2450x950 |
2450x1050 |
3000х1250 |
3000x1450 |
3000x1550 |
3000x1750 |
3000x1850 |
|
Высота, мм |
1500 |
|||||||||
Комплектация листорезальной машины QD -серии:
|
1 |
Микрокомпьютерное цифровое управление листорезкой с сенсорного дисплея |
|
2 |
Инвертер для регулировки скорости резки |
|
3 |
Основной микрошаговый мотор 1.1 кВт (опционально сервопривод 1.5 кВт) |
|
4 |
Подающий мотор 400 Вт |
|
5 |
Протягивающий мотор 400 Вт |
|
4 |
Система резки листов |
|
5 |
Оптический датчик продольной приводки резки по метке на материале |
|
6 |
Тормозная электромагнитная муфта 5 кгс на размотке (опционально 10 кгс) |
|
7 |
Пневматический подъемник для ролей весом до 300 кг (опционально до 1500 кг) |
Опциональные устройства для листорезальной машины QD-серии :
|
1 |
Система контроля и равнения края полотна |
|
2 |
Основной сервомотор 1.5 кВт |
|
3 |
Пневматический подъемник для тяжелых ролей до 1000 кг |
|
4 |
Тормозная электромагнитная муфта 10 кгс на размотке |
|
5 |
Система продольной резки материала (для одновременной продольной и поперечной резки): - система лезвийной резки для пленок |
Подробнее по простой комплектации QD-350 читайте здесь …
Листорезальная машина QD-500 – подробные фотографии и видео работы листорезки смотрите здесь ...
Листорезальная машина QD-500 с системой продольной резки дисковыми ножами –
подробнее здесь ...
Листорезальная машина QD-800 – подробные фотографии и видео работы листорезки смотрите здесь ...
Листорезальная машина QD-800 с двумя ролями размотки и ковейером после нарезки – подробнее здесь ...
Листорезальная машина QD-1000 с продольной резкой – подробные фотографии и видео работы листорезки смотрите здесь ...
Листорезальная машина QD-1300 – подробные фотографии и видео работы листорезки смотрите здесь ...
Листорезальная машина QD-1300 с конвейером и продольной резкой – подробные фотографии и видео работы листорезки смотрите здесь ...
Листорезальная машина QD-1300 с ДВУМЯ размотками и конвейером – подробные фотографии и видео работы листорезки смотрите здесь ...
Подробнее по листорезкам серии QD читайте здесь …
|
|
|
|

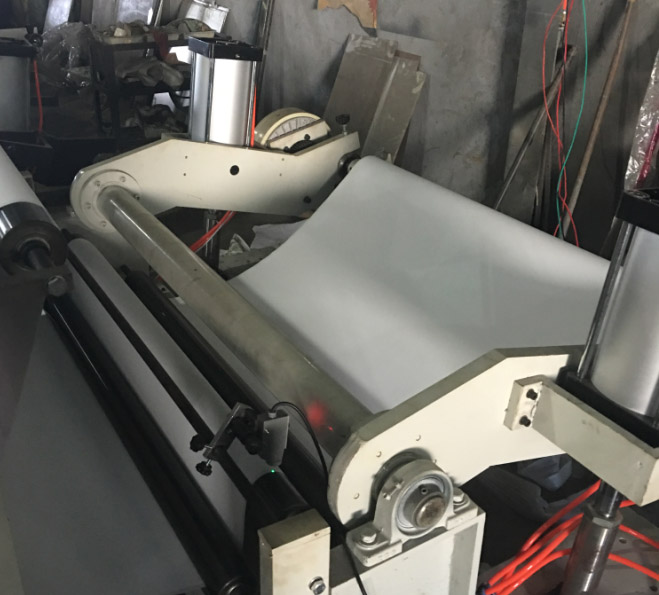

Система пневматического подъема тяжелых ролей |

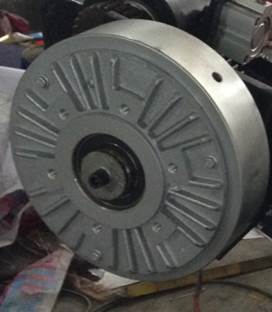

Система автоматического контроля натяжения полотна на размотке с помощью электромагнитной муфты |
|
|
|
|
|
|
|

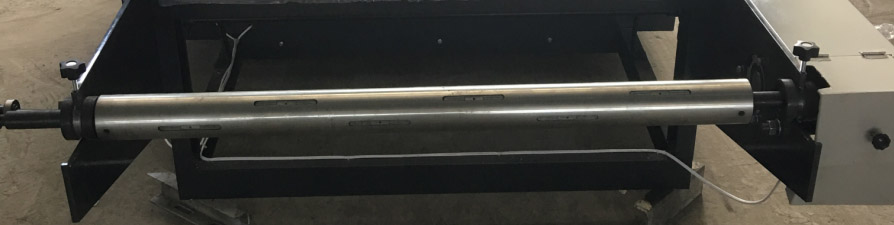

Роль на размотке полотна крепится с помощью вакуумного размоточного вала |
|
|
|
|
Видео работы листорезки серии QD смотрите здесь:
|
В комплектации: - с системой продольной резки дисковыми ножами, - с системой гидравлического подъема ролей, - с системой контроля и равнения края полотна, - с сервоприводом на размотке, - с тормозной электромагнитной муфтой, - с датчиком приводки резки по напечатанной на материале метке |
В комплектации: - с системой гидравлического подъема ролей, - с системой контроля и равнения края полотна, - с сервоприводом на размотке, - с тормозной электромагнитной муфтой, - с датчиком приводки резки по напечатанной на материале метке |
|
|
|
|
|
В комплектации: - с системой гидравлического подъема ролей, - с тормозной электромагнитной муфтой, - с датчиком приводки резки по напечатанной на материале метке |
|
|
|
QD-500 - листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты : |
1:05 |
|
|
0:24 |
||
|
0:20 |
||
|
0:38 |
||
|
0:53 |
||
|
1:07 |
||
|
1:05 |
||
|
|
|
|
|
QD-700 - листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты резки тонкой плёнки: |
0:41 |
|
|
0:22 |
||
|
0:43 |
||
|
|
|
|
|
QD-800 - листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты на производстве: |
0:55 |
|
|
0:46 |
||
|
0:45 |
||
|
1:06 |
||
|
|
|
|
|
QD-800 - листорезальная машина – листорезка – флаторезка – флаторезальная машина - нарезка плёнки – тестирование на заводе |
0:48 |
|
|
0:34 |
||
|
1:33 |
||
|
1:19 |
||
|
1:20 |
||
|
|
|
|
|
QD-800 - листорезальная машина – листорезка – флаторезка – флаторезальная машина - нарезка самоклейки с продольной резкой и работе по метке |
0:27 |
|
|
|
|
|
|
QD-800 - листорезальная машина с конвейером– листорезка – флаторезка – флаторезальная машина -нарезка плёнки – тестирование на заводе |
1:42 |
|
|
0:56 |
||
|
0:34 |
||
|
1:19 |
||
|
1:52 |
||
|
|
|
|
|
QD-1000 - листорезальная машина – листорезка – флаторезка – флаторезальная машина - резка листов длиной 1500 мм со скоростью 30 листов в минуту |
0:20 |
|
|
QD-1000 – листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты : |
1:29 |
|
|
0:58 |
||
|
1:11 |
||
|
0:31 |
||
|
0:46 |
||
|
0:29 |
||
|
0:33 |
||
|
QD-1300 – листорезальная машина – листорезка – флаторезка – флаторезальная машина, тесты : |
2:02 |
|
|
2:03 |
||
|
1:40 |
||
|
0:54 |
||
|
0:46 |
||
|
|
|
|
|
QD-1500 с конвейером на приёмке листов и системой продольной резки дисковыми |
1:18 |
|
|
|
|
|
|
ОПЦИЯ для QD-серии: Конвейер для приёмки нарезанных листов - листорезальная машина QD-серии - листорезка |
0:36 |
|
|
ОПЦИЯ для QD-серии: Конвейер для приёмки нарезанных листов - листорезальная машина QD-серии - листорезка 2 |
0:26 |
|
|
ОПЦИЯ для QD-серии: Автоматический стол приёмки листов - листорезальная машина QD-серии - листорезка |
0:56 |
Похожие модели листорезальных машин: листорезка QD-950, . листорезки серии QD-S, . листорезка PHJ-1000, . листорезка QD-1200, . листорезка серии HQJ.
