Скоростная листорезальная машина серии QD-Speed
скорость резки до 150 резов в минуту


Листорезальная машина серии QD-Speed предназначена для скоростной резки на листы (флаты) различных материалов: бумаги, картоны, ламинированные и кашированные материалы, различные плёнки и многие другие материалы.

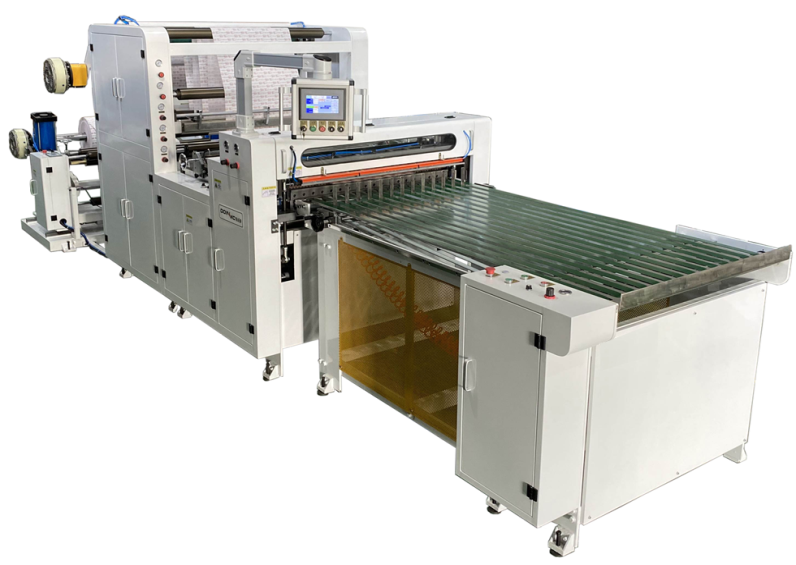

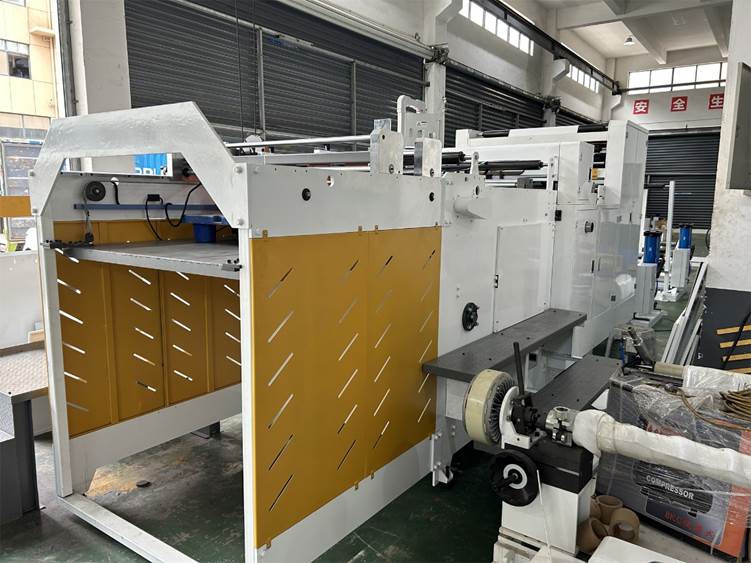

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 1.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 2.


Листорезательная машина серии QD-SpeedSpeed оснащена фотодатчиком для контроля меток, что позволяет производить точную резку предварительно запечатанных материалов.

Протягивание полотна осуществляется протяжными валами с сервоприводом Yaskawa, тач-скрин монитор с контроллером управления машины Panasonic, система продольной приводки по метке (Тайвань), система пневматического подъема роля на размотке, система автоматического подъема стола приемки и автоматического сталкивания готовых листов в пачке. На столе – приемнике листов получается готовая к дальнейшей работе пачка листов. Машина оснащена компьютерным управлением для ввода необходимых параметров.



Технические характеристики скоростной листорезальной машины QD-1300-Speed:



Максимальная ширина рулона

600 мм

1100 мм

1300 мм

1600 мм

Максимальная скорость резания

до 150 резов в минуту (завистит от материала)

Скорость протяжки материала

до 150 м/мин

Максимальная диаметр рулона

1200мм

Плотность бумаги для резки

100 – 600 грамм/м2 - для стапельной приёмки

30 – 200 грамм / м2 – для конвейерной приёмки

Максимальная высота стопы

800мм

Точность реза

≤0.2 мм

Габаритные размеры листорезки

( Длина x Ширина ):

7500*1400 мм

7500*2200 мм

7500*2800 мм

7500*3000 мм

Высота листорезки:

2000 мм

Вес листорезки:

2.5 тонн

4 тонн

4.8 тонн

5.7 тонн



Скоростные листорезальные машины серии QD=Speed поставляются в комплектациях

 с одной или двумя размотками ролей, а также с выкладом нарезанных листов на конвейер

или на конвейер со стапелеукладчиком (сбором листов в пачку на паллете).

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 3.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 4.

Особенности построения скоростной листорезальной машины QD-Speed:

-       Автоматическая система равнения края полотна

-       Автоматический контроль натяжения полотна на размотке и намотке

-       Продольная резка кромок

-       Автоматическая система протяжки материала и точная подачи его в зону реза

-       Резка полотна на листы гильотинным ножом

-       Автоматическое складирование порезанных листов на столе самонаклада

-       Компьютерное управление с тач-скрином (Japan)

-       Прижимной и плавающий вал пневматические. Компрессор 1.5 кВт

-       Сервоприводная система протяжки материала с двигателем 3 кВт

-       Размоточный роль под втулку 76 мм с пневматическим зажимом

-       Есть система ручного поперечного равнения полотна



Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 5.



Подробные фотографии и видео листорезальных машин серии QD-Speed :


Листорезальная машина серии QD-Speed в комплектации с Одной размоткой роля и выкладом листов в стопки на конвейер смотрите здесь …


Листорезальная машина серии QD-Speed в комплектации с Двумя размотками ролей и выкладом листов в пачку на европалет на стапелеукладчике смотрите здесь …


Видео работы листорезки с приёмным конвейером здесь …


Видео работы листорезки с выкладом листов на палет здесь …



Основные части скоростных листорезальных машин серии QD-Speed



Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 6.

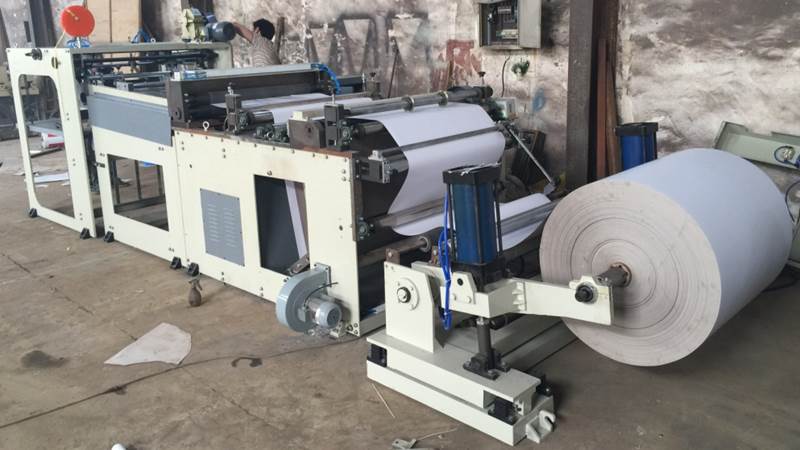

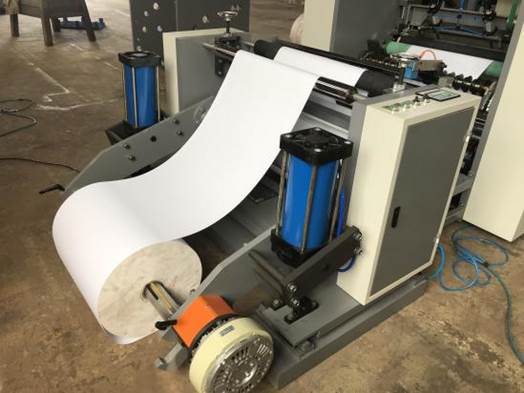

Система размотки роля



Стойка для размотки роля в листорезке имеет пневматический тип загрузки. Она включает в себя электромагнитный тормоз с системой автоматической регулировки натяжения полотна, 3" пневматическим расширяющийся вал размотки, система равнения полотна с датчиком (фотоэлементом).

Работа с секцией размотки листорезки : воздушный вал размотки вставляют во втулку разматываемого роля, а затем закатывают роль с валом на держатели вала. Зафиксируйте вал на держателях вала. Переключите воздушный клапан на системе размотки. Рулон бумаги будет поднят автоматически. Затем подайте рулон бумаги в соответствии с чертежом. Переместите фотоэлемент к краю бумаги, запустите Систему контроля и равнения края полотна.



Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 7.

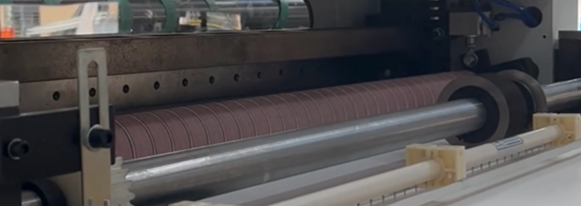

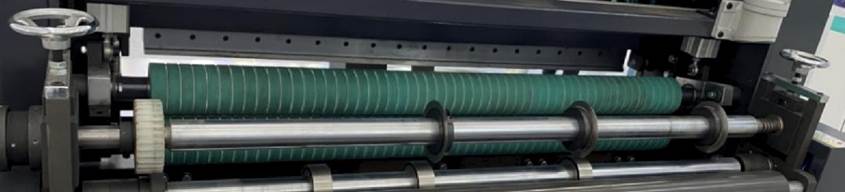

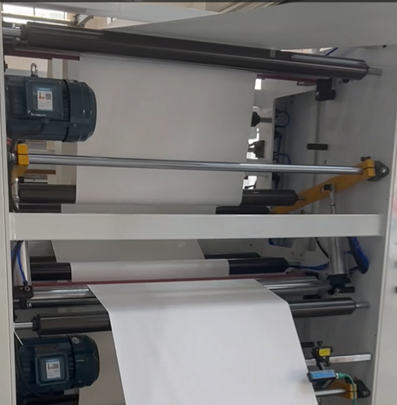

Система выравнивающих ролей (Swing Rollers)



Cистема выравнивающих ролей является частью системы натяжения подачи материала. Он имеет два режима. Сила натяжения может быть слабой и сильной. Обычно тонкая бумага выбирает режим слабого натяжения, а плотная бумага выбирает сильный режим. Всё зависит от свойств материала.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 8.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 9.

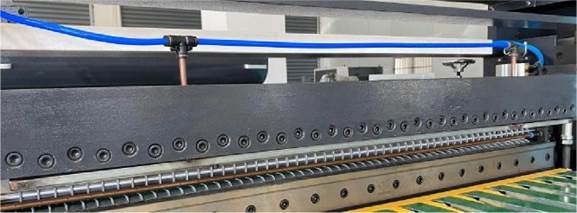

Устройство поперечной резки материала





Верхний и нижний ножи изготовлены из высококачественной стали с прецизионной механической обработкой.

Основание ножа изготовлено из цельного чугуна с тонной механической обработкой; оно очень хорошо амортизирует yдapы, обеспечивает более стабильную работу. Метод резки листовой материал ножничного типа.



Ножи сделаны из высококачественного сплава с высококачественной последующей механической доработкой, долгая служба ножа и его простая заточка.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 10.

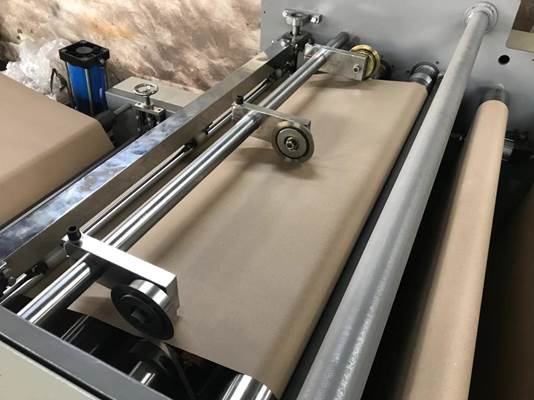

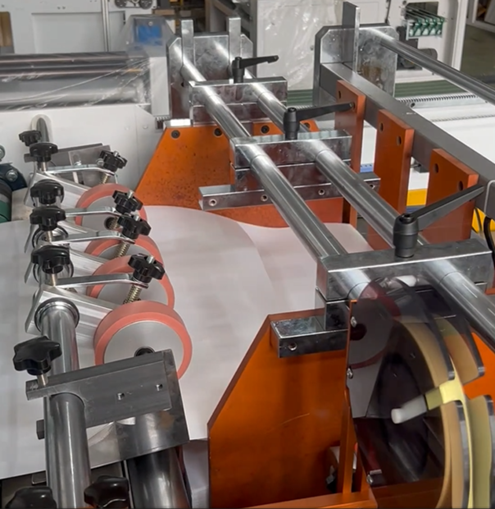

Система продольной резки материала дисковыми ножами



Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 11.

Он в основном состоит из верхнего и нижнего дисковых ножей, передаточного ролика и регулировочного механизма. Его основными функциями являются разрезание роля продольно и обрезка кромки полотна.

Удаление обрезанной кромки материала

Направьте кромку отрезанной ленты для отходов в воздушную трубку. А затем включите кнопку управления вентилятором, расположенную на сенсорном экране. Включение/выключение вентилятора.

Край отходов будет выдуваться со стороны привода машины. Можно использовать большой контейнер для сбора отрезанной кромки.



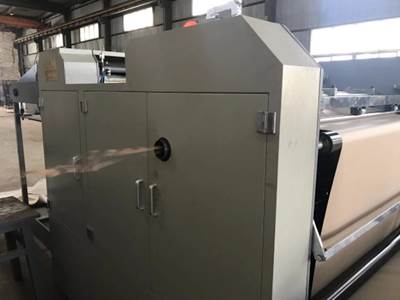

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 12.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 13.

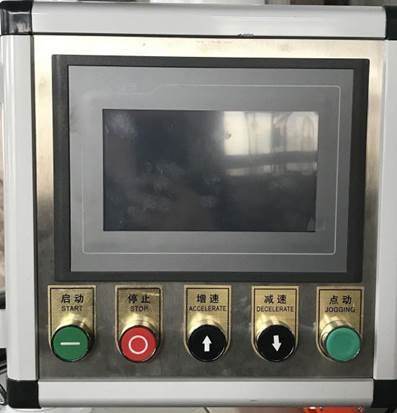

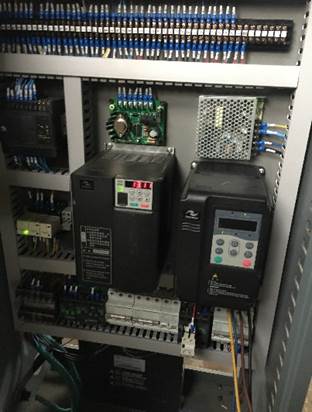

Сенсорный пульт управления листорезальной машиной, серводвигатель, PLC- контроллер управления листорезальной машиной

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 14.

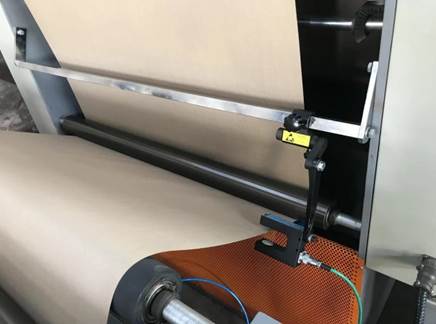

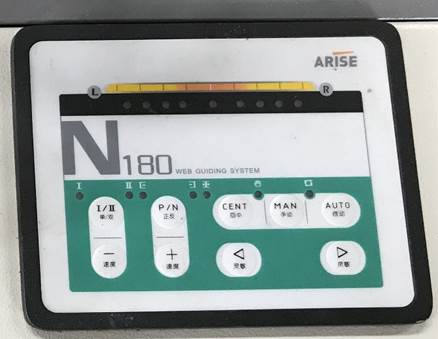

Система равнения края полотна

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 15.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 16.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 17.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 18.

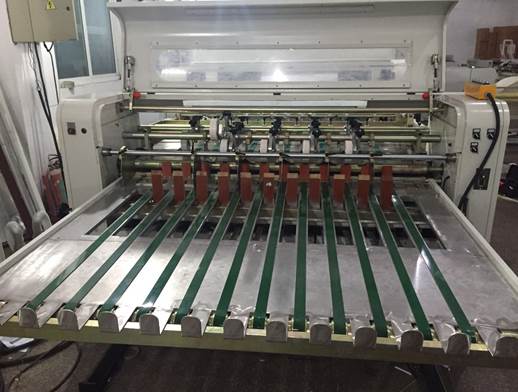

Конвейер вывода нарезанных листов

Главным образом конвейер состоит из резиновых лент протяжки, системы управления, системой передачи. После того, как бумага была разрезана, бумага падает непосредственно в бумажную стопку, затем блок стопки выравнивает переднюю кромку бумаги, стопка бумаги будет протягиваться вперед после завершения резки каждой партии нарезанных листов.

Наличие конвейера может повысить эффективность работы листорезки в разы.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 19.

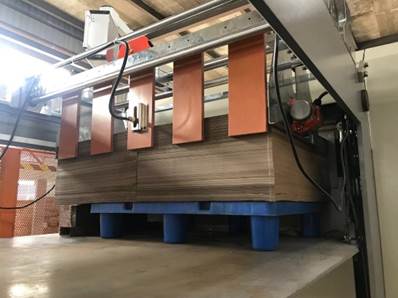

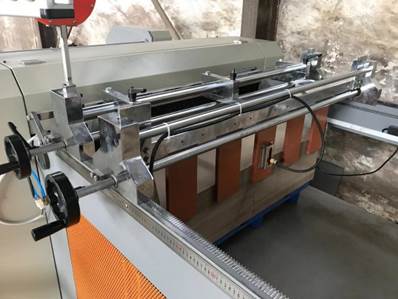

Система вывода нарезанных листов на паллет в пачку

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 20.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 21.

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 22.

Упаковка листорезальной машины в фанерные ящики.

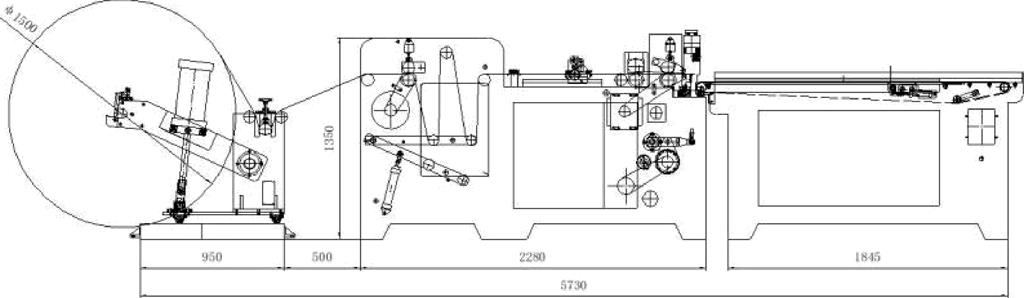

Габариты листорезки при установке :

Скоростная листорезальная машина серии QD-Speed скорость резки до 150 резов в минуту. Фотография 23.
