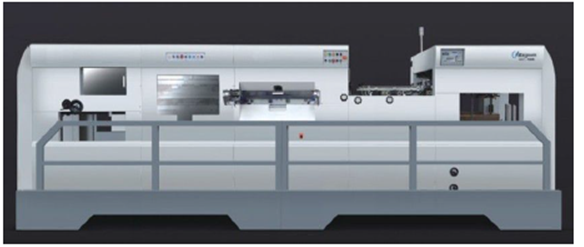

Штанцавтомат с секцией удаления облоя MHC-1050

Штанцевальные машины серии MHC предназначены для высококачественной вырубки, биговки, перфорации и конгревного тиснения.

Автомат оснащен высокоточным механизмом индексации, имеет пневматическое устройство для закрывания, пневматическую муфту, защиту от перегрузки, датчики для защиты рук при работе пресса и другие механизмы для обеспечения стабильности и высокой скорости работы машины.

В машине используются высококачественные импортные электрические и приводные элементы.

Панель управления с понятным интерфейсом позволяет отслеживать процесс работы машины, диагностировать ошибки и получать информацию и подсказки по работе с машиной.

Технические характеристики штанцевального автомата серии MHC:

Максимальный формат листа 1060×760мм/1080x780мм

Минимальный формат листа 400×350мм

Максимальный формат высечки 1050×750мм/1070х770мм

Захват 9-17мм

Внутренний размер рамки 1120мм×786мм

Материал 90-2000г/м (бумага)

0.1~2мм(бумага)

≦ 4 мм (гофрокартон)

Точность высечки ≤±0.1мм

Максимальное усилие вырубки 300т

Максимальная скорость вырубки 7500л/ч

Максимальная высота стопы самонаклада 1600мм (включая деревянную паллету)

Максимальная высота стопы на приемке 1400мм (включая деревянную паллету)

Мощность главного двигателя 11кВт

Габаритные размеры 6900мм (Д)×4300мм (Ш: включая платформу)×2310мм (В) (MHC-1060/1080)

7900мм(Д)х4300мм(ш:включая платформу)х2310мм(В) (MHC-1060CE/1080CE)

Вес нетто примерно 16 тонн/ 17.8 тонн (MHC-1060/1080)

Вес нетто примерно 16.8 тонн/ 18.8 тонн (MHC-1060CE/1080CE)

Мощность при полной загрузке 1 6 . 9 кВт

Давление воздуха 0 . 6 ~ 0 . 7 Мпа ,≥0 . 3 7м 3 /мин

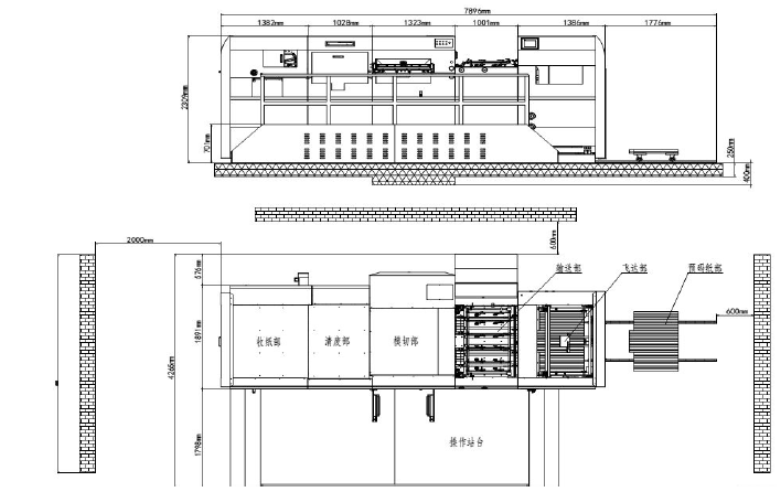

Штанцавтомат с секцией удаления облоя MHC-1060/1080CE (Д7896мм Ш4265мм H2309мм)

Устройство подачи штанцевального автомата серии MHC:

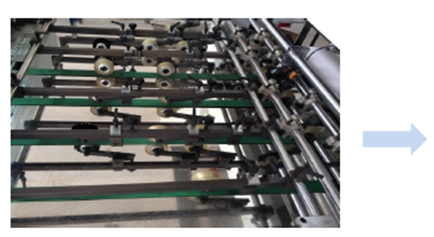

Секция подачи:

* Система подачи листа включает головку самонаклада с 4 отделяющими и 5 подающими присосками.

*Присоски регулируются в зависимости от деформации бумаги.

*Устройство подачи оснащено двойным защитным устройством для предотвращения повреждений.

*безостановочное взаимодействие между главной подачей и вспомогательной подачей.

*Feeding section adopt micro struction, регулировка без остановки машины.

Стол подачи:

Стол подачи оснащен трансмиссионной цепью, что обеспечивает стабильную подачу и более легкое техобслуживание. Для более стабильной подачи используется устройство замедления.

Датчики листа и системы управления позволяют сократить количество отходов.

Секция высечки штанцевального автомата серии MHC:

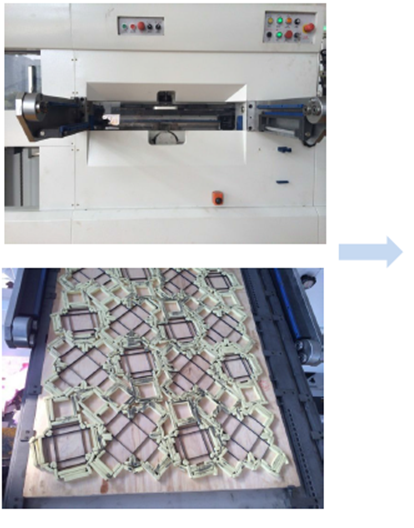

Секция вырубки и биговки:

Узел вырубки имеет безопасную конструкцию.

Удобная система вытаскивания плиты со штанцевальной вырубной формой, легкая установка вырубной формы.

Пневматическая фиксация плиты с вырубной формой.

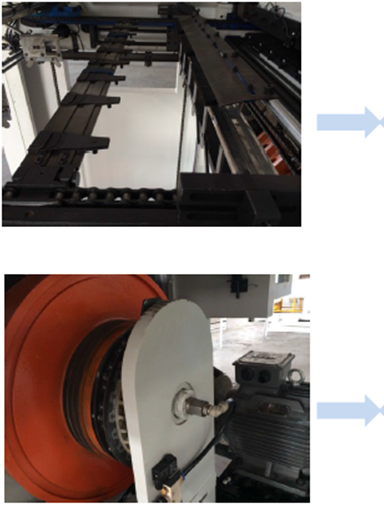

*Захват и цепь:

Захват выполнен из специального чрезвычайного твердого металла с анодной обработкой поверхности, что обеспечивает точную вырубку и тиснение при высокой скорости.

Механизм регулировки позволяет выполнять точное управление. Цепь высококачественного импортного производства используется для трансмиссии главного захвата, с возможностью повышения силы до 45%. Пневматическая муфта:

Высококачественная импортная пневматическая муфта позволяет сократить уровень шума и гарантирует безопасную остановку машины в случае нештатной ситуации.

СЕКЦИЯ УДАЛЕНИЯ ОБЛОЯ

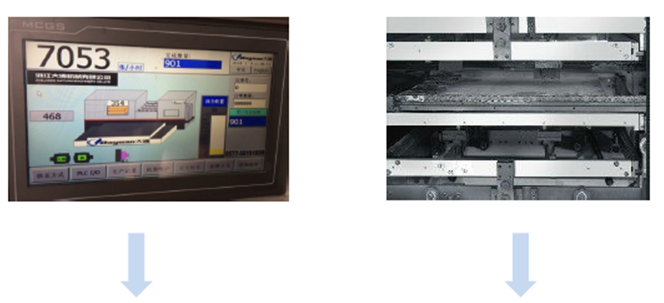

ПАНЕЛЬ УПРАВЛЕНИЯ “ТАЧ СКРИН” СЕКЦИЯ УДАЛЕНИЯ ОБЛОЯ

Машина оснащена такими надежными и практичными механизмами, как pre-stack device, secondary delivery mechanisms, manual sampling, и др.

Листоукладчик штанцевального автомата серии MHC:

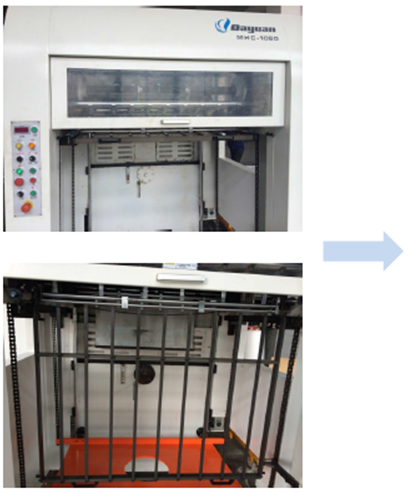

СЕКЦИЯ ПРИЕМКИ

Секция приемки имеет простое устройство выравнивания стопы.

Пневматическое устройство для легкого вытаскивания образца.

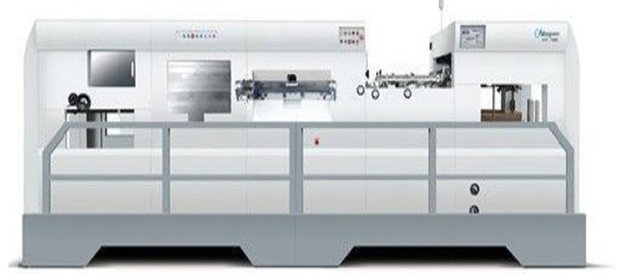

ФОТО ШТАНЦАВТОМАТА С СЕКЦИЕЙ УДАЛЕНИЯ ОБЛОЯ

Электрические компоненты штанцевального автомата серии MHC:

Код		Наименование	Марка	Страна	Код	Наименование	Марка	Страна
1		Сенсорная панель	10.4TFT MCGSTPC	Sino-Foreign joint venture 14	14	Датчик	KEYENCE	Япония
2		Пластина	Толщина 7мм Материал:сплав	Германия	15	Пневмоцилиндр	AIRTAC	Тайвань
3		Электромагнитная муфта	OMPI	Италия	16	Вакуумный насос	SIEG	Sino-Foreign joint venture
4		Воздушный насос	SYG	Китай	17	Система давления	CHOY	Китай
5		Вращающийся шарнир	OMPI	Италия	18	Главный двигатель	TECO	Тайвань
6		Главный электромагнитный клапан	AIRTAC	Тайвань	19	Цепь главного двигателя	RENOLD	Англия
7		Привод индексации	TANTZU	Тайвань	20	Вспомогательная цепь	TSUBAKI	Япония
8		Ленточный транспортер	NITTA	Япония	21	Кабель	TKD	Германия
9		Worm	WANCENG	Тайвань	22	Захват		Япония
10		Кривошипный вал	ni cr mo alloy steel	Германия	23	Корпус машины	QT500-7 чугун	TIANJIN
11		Инвертер	MITSUBISHI	Япония	24	Гидравлический регулятор	AIRTAC	Тайвань
12		Фотоэлектрический датчик	Omron	Япония	25	Щетка	JSCC	Китай
13		Светодиодный индикатор	SCHNE IDER	Франция	26	Двигатель подъема листоукладчика	CPG	Тайвань

27	Кнопки		SCHNE IDER	Франция	38	SCHNE IDER	Контактор переменного тока		Франция
28	PLC контроллер		MITSUBISHI	Япония	39	SCHNE IDER	Защитное реле		Франция
29	Энкодер		OMRON	Япония	40	SCHNE IDER	Защитный модуль		Франция
30	Датчик давления масла		ELEPTROPEC	Италия	41	SCHNE IDER	Выключатель цепи		Франция
31	Концевой выключатель		OMRON	Япония	42	SCHNE IDER	Клеммный блок		Франция
32	Реле		SCHNEIDER	Франция	43	SCHNE IDER	Кнопки		Франция
33	Главный двигатель подачи		CPG	Тайвань	44	SCHNE IDER	Протектор двигателя		Франция
34	Рельсы		ABBA	Тайвань	45	OMRON	Основание реле		Япония
35	Устройство подачи		YC	Тайвань	46	SCHNE IDER	Электромагнитный выключатель		Франция
36	CMOS chip		MITSUBISHI	Япония	47	OMPI	Электромагнитная зубчатая муфта		Италия
37	Блок управления		MITSUBISHI	Япония	48	NSK	Подшипники		Япония
