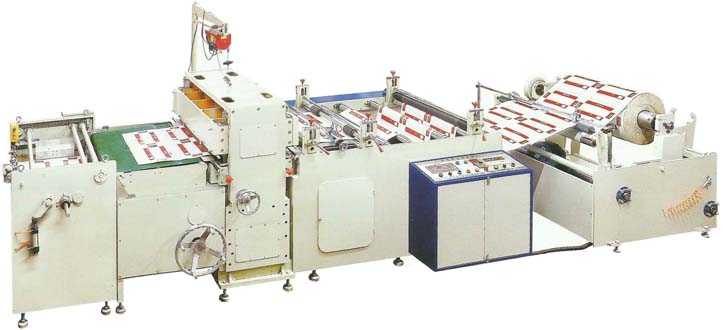

Автоматическая рулонная высекальная машина серии WQH
Машина плоской вырубки серии WQH имеет рулонную подачу, вырубка производится формой напрямую, что позволяет получать ровные края и вырубку с листа, отпечатанный и покрытый пленкой (ламинированный) материал в рулоне бигуется и вырубается, готовый продукт получается из рулонного материала за один рабочий цикл. Нет необходимости в какой либо последующей доработки продукции, что сокращает расходы материала, уменьшает инвестиции в оборудование, уменьшает используемые под оборудование площади и сокращает необходимое количество персонала. В то же время машина имеет высокую производительность, сокращает рабочий цикл и делает процесс максимально дешевым. Это особое устройство вырубки и биговки для ввполнения различных задач: картонные коробки, бумажные стаканчики, бумажные тарелки, подарочные пакеты, картонные коробки под жидкие продукты TetraPack, пластиковые крышки, пластиковые прокладки для электроприборов и различные пластиковые материалы.
Основные рабочие части рулонной вырубной машины:
⑴ Загрузка материала – система размотки материала: пневматический разжимной вал; система размотки с магнитной порошковой тормозной муфтой автоматического контроля натяжения полотна; устройство с двумя фотодатчиками системы равнения края полотна.
⑵ Подача материала: автоматическая система продольного позиционирования полотна по фотометке с сервоприводом; удобная настройка длины; высокоточное позиционирование и ровная подача материала.
⑶ Вырубка: производит вырубные и биговочные операции, вырубка формой плотная и надежная. Все вырубные, высечные и биговочные операции производятся с одной формы высечки (штанцформы), высокая точность вырубки. Инвертерный контроль скорости, регулировка давления без приостановки.
⑷Cбор материала: автоматически группирует и собирает материал, сохраняя время оператора.
Основные технические характеристики
|
Модель |
WQH-320 |
WQH-500 |
WQH-680 |
WQH-1000 |
|
Максимальный формат вырубки, мм |
320×320 |
500×640 |
680×640 |
1000×620 |
|
Материал |
80-500г/м2 |
|||
|
Скорость вырубки, оттисков в час |
6000 |
4200 |
||
|
Погрешность вырубки |
±0.15mm |
|||
|
Максим. диаметр размотки, мм |
φ600 |
φ1100 |
φ1100 |
φ1300 |
|
Максимальное усилие вырубки, тонн |
30 |
100 |
120 |
180 |
|
Мощность основного двигателя, кВт |
3 |
7.5 |
11 |
15 |
|
Общая мощность, кВт |
6 |
14 |
18 |
25 |
|
Габариты машины（Д×Ш×В） |
2800×1150× 1150mm |
5500×1350× 1400mm |
6000×1500× 1400mm |
6600×1850× 1550mm |
|
Вес машины |
1200kg |
5000kg |
5500kg |
7500kg |
|

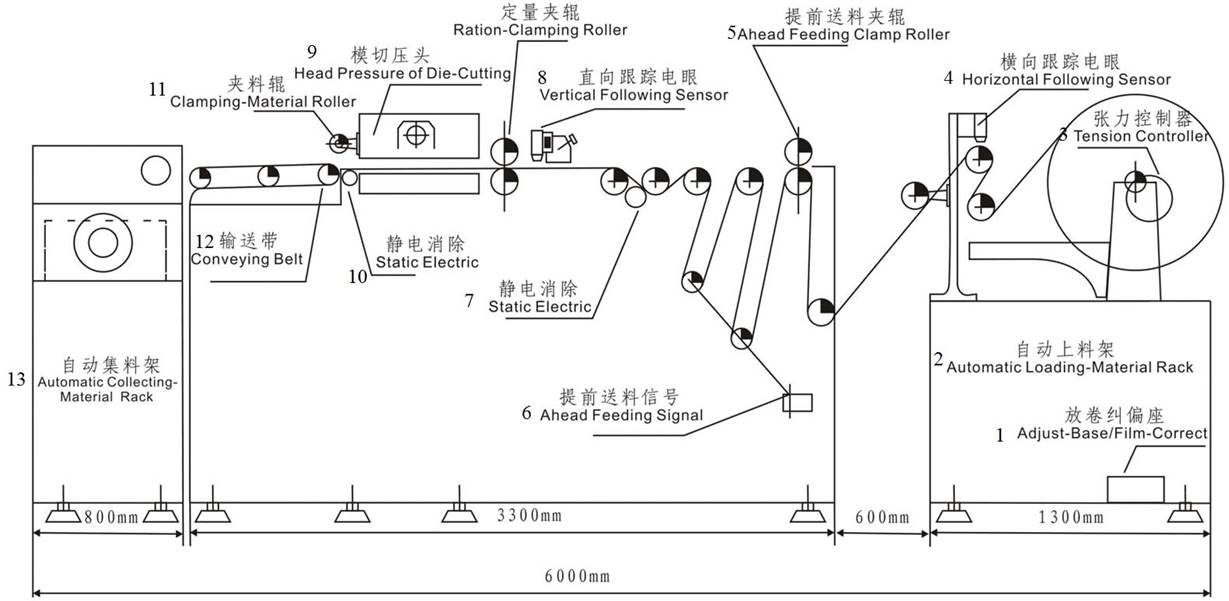

1. Механизм системы равнения края полотна 2. Автоматическое устройство загрузки материала 3. Контроллер натяжения полотна на размотке 4. Датчик поперечного смещения полотна системы равнения края 5. Передний прижимной вал подачи материала 6. Передний сигнал включения размотки полотна
|
7. Вал снятия статического электричества 8. Датчик продольной приводки полотна по метке на полотне 9. Вырубная секция 10. Вал прижимной протяжки материала после вырубной секции 11. Конвейерная лента 12. Автоматическое устройство сбора готовой продукции (листов)
|
Видео Рулонной плоской высекальной машины серии WQH :
|
Рулонная плоская высекальная машина WQH - большого формата - секция размотки роля |
Рулонная плоская высекальная машина WQH - большого формата – Секция вырубки с резкой в лист и самонакладом (секция приемки листов) |
|
|
|

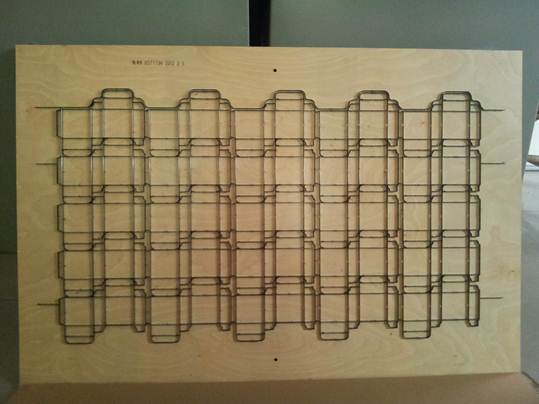

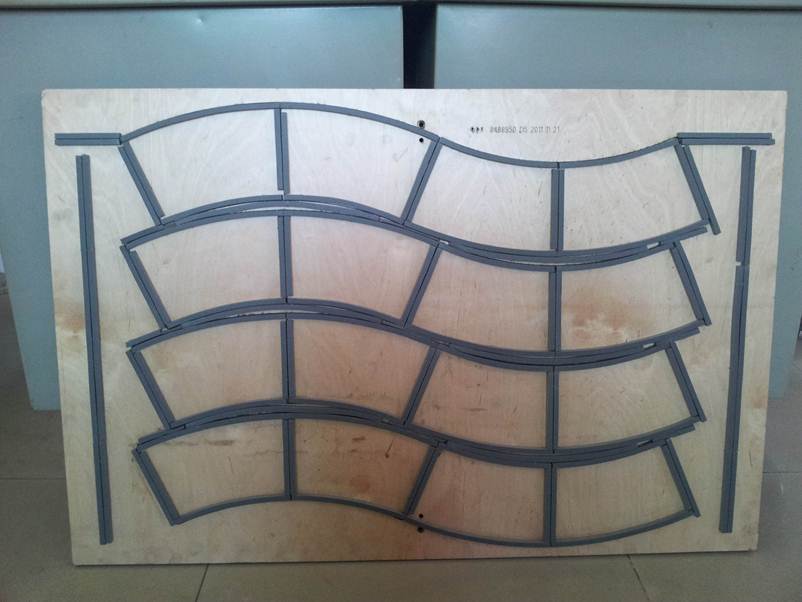

Форма:
Если вы хотите использовать обычную фанерную штанцевальному форму, цена будет достаточно низкой, штамп может быть заменен в любое время
|
|
|
|
|
|
|
|
|
|
|
|

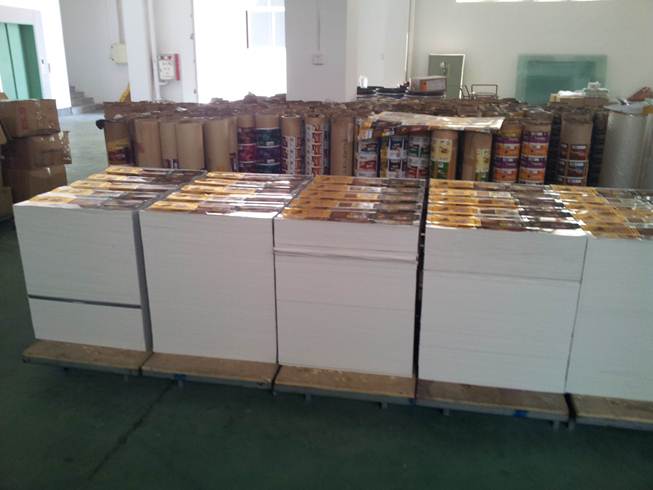

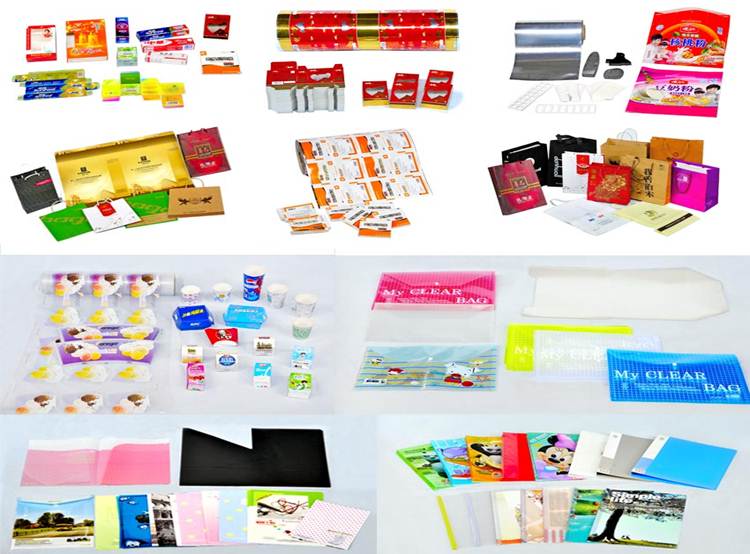

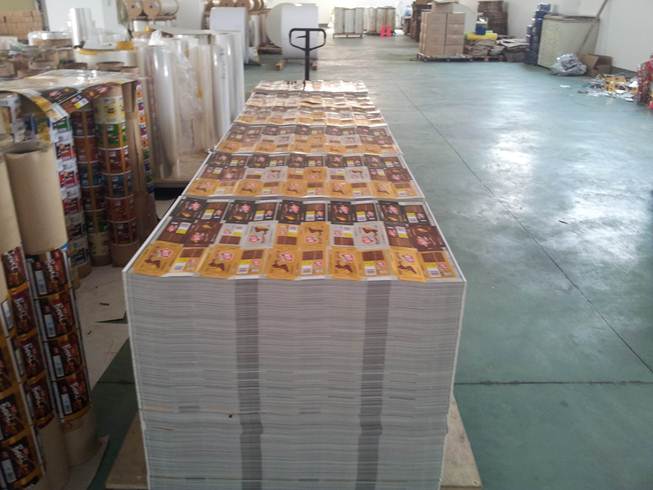

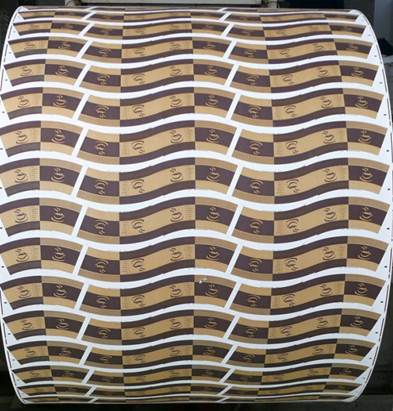

Образцы продукции, вырубленной на рулонной высекальной машины с плоским штампом серии WQH：
|
|
Подробные фотографии станка плоской высечки серии WQH смотрите здесь ...
