Оборудование для изготовления флексографских форм моноблочного типа (формное оборудование) серии Flexo (Италия)
Моноблоки серии Flexo предназначены для изготовления флексографских полимерных форм аналоговым способом с полным циклом технологических операций.
|
Внешнее описание моноблока серии Flexo |
|
|
|
1 крышка вымывной секции с панелью управления
2 вращающийся рабочий стол с формой
3 вымывная секция
4 панель управления
5 секция экспонирования/засветки
6 секция сушки
7 основной сетевой кабель
8 амортизатор крышки вымывной секции |
|

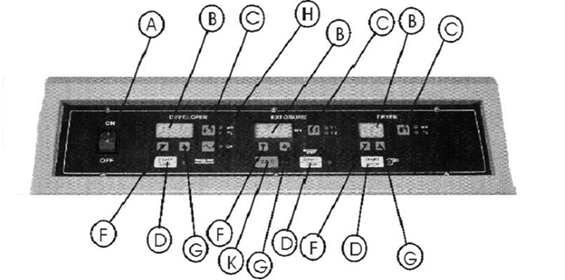

Пульт управления моноблока серии Flexo |
|
|
|
A) Кнопка включения/выключения B) Дисплей C) Коммутирующие клавиши
D) Кнопки Старт/Стоп для процессов F) Кнопка уменьшения для времени и температуры G) Кнопка увеличения для времени и температуры H) Кнопка включения нагрева воды K) Кнопка включения вакуума |
|
Технические характеристики |
||||
|
|
Flexo-30 |
Flexo-30G |
Flexo-50 |
Flexo-50G |
|
Размер (ДхШхВ); см. |
52х52х72 |
52х46х124 |
67´62´119 |
67´55´128 |
|
Вес нетто; кг. |
52 |
88 |
90 |
120 |
|
Вес вместе с упаковкой; кг. |
65 |
100 |
110 |
140 |
|
Мощность |
220 В, 50 Гц (или 220 В, 60 Гц; 110 В, 60 Гц – см. на ярлыке) |
220, В |
220, В |
220, В |
|
Максимальное значение тока на входе |
2.200 Вт – 10 А |
2.600, Вт |
2.400, Вт |
2.600, Вт |
|
Размер пластины; см. |
25´35 |
25´35 |
35´50 |
35´50 |
|
Лампы засветки |
6 ультрафиолетовых ламп по 25 Вт |
6 ультрафиолетовых ламп по 40 Вт, 10 Ом |
8 ультрафиолетовых ламп по 40 Вт, 10 Ом |
8 ультрафиолетовых ламп по 40 Вт, 10 Ом |
|
Двигатель системы промыва |
12В, замкнутый контур, с инвертором |
12В, замкнутый контур, с инвертором |
12В, замкнутый контур, с инвертором |
12В, замкнутый контур, с инвертором |
|
Сушка пластин |
2 секции сушки с 1 термовентилятором 1.000 В |
2 секции сушки с 1 термовентилятором 1.000 В |
2 секции сушки с 1 термовентилятором 1.000 В |
2 секции сушки с 1 термовентилятором 1.000 В |
|
Регулировка времени и температуры |
На электронном микропроцессоре |
На электронном микропроцессоре |
На электронном микропроцессоре |
На электронном микропроцессоре |
|
Вытяжка паров раствора |
Да |
Да |
Да |
Да |
Буквенное обозначение «G»в сериях означает наличие у модели «гермицидных» ламп. Эти лампы убирают липкость формы без повторного экспонирования. Это достигается благодаря определенной длине волны УФ-излучения (254 нм.). Для достижения УФ-излучения с длинной волны 254 нм. используются УФ-лампы низкого давления -ртутная лампа, которая работает при внутреннем давлении от 0,13 до 1,3 Па и с удельной мощностью 0,4–2,5 Вт/см. Результатом является генерация монохроматического излучения с длиной волны 254 нм.
