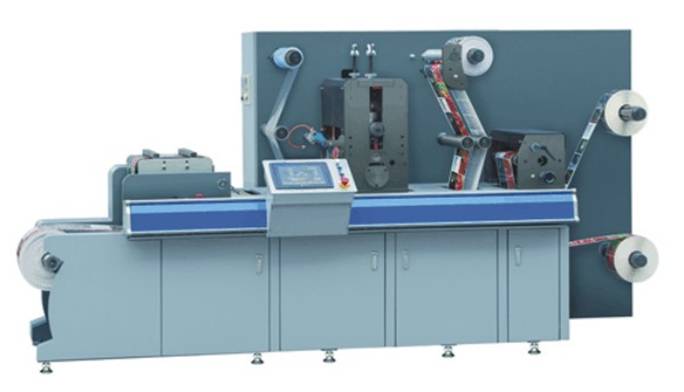

Машина ротационной высечки ZM-320
с роторной и полуроторной (ротационной/полуротационной) высечкой



ZM-320 представляет собой недавно разработанную роторную/полуроторную машину для высечки этикетки с устройством для продольной резки (в линии).

На оборудование применены последние разработки сервоприводов Rexrtoh-Bosch (Германия) и системы управления, которые включают в себя: размотку, контроллер равнения полотна, систему ламинирования, регистрация высечки, резка и двойную намотку.



Основные технические характеристики ZM-320:


Максимальная скорость высечки (режим полной ротации)

120 м/мин

Максимальная скорость высечки (полу ротационный режим)

65 м/мин

Шаг высечки (режим полной ротации)

190,5-539,75 мм

Шаг высечки (полу ротационный режим)

100-350 мм

Максимальная ширина высечки

300 мм

Максимальная ширина полотна

320 мм

Максимальный диаметр роля на размотке

700 мм

Максимальный диаметр роля на намотке

600 мм

Точность высечки

±0,1 мм

Ширина продольной резки

≥20 мм

Напряжение сети

380 В 3фаз.

Вес оборудования

2400 кг

Габариты оборудования (ДхШхВ)

3,22х1,68х1,66 м


Видео работы сервоприводной машины полуротационной высечки
с продольной приводкой вырубки относительно печати на материале :


https://youtu.be/CADummfvlE8

https://youtu.be/IY9kRE03PUM

https://youtu.be/qBPLnK7gcQE

https://youtu.be/LbPt4AZ3cY0

https://youtu.be/sEcp2clAlq4

https://youtu.be/N3gTHItQH5c

https://youtu.be/hhs66uyu50g

https://youtu.be/3XFx3S8qpMs

https://youtu.be/6DrAc1lyHdw

https://youtu.be/ZIK1172OxP0

https://youtu.be/D4GyF-gPPJg

https://youtu.be/Gqtvz37cC-A







https://youtu.be/2Gfq0qy5pD4

https://youtu.be/NV6h_1DKres

https://youtu.be/v9UKQdinFdg


Видео работы системы полуротационной высечки:


https://youtu.be/3njhKCD5VVc

https://youtu.be/XuPt4NtbQT0


Видео работы системы нарезки и выклада в листах или готовых вырубленных заготовок на конвейер

полуротационной высекальной машины :


https://youtu.be/inhzcDXl3jc

https://youtu.be/ata-X8rMAIY


Система регистрации высечки является запатентованным продуктом, она может работать в режиме полной ротации или в полу ротационном режиме высечки в соответствии с Вашими производственными требованиями.

Когда ZM-320 работает в полу ротационном режиме, работа натяжения на размотке, работа равнения края полотна и работа натяжения на намотке будет такой же (отличаются от традиционных шаговых работ), материал не убежит во время высечки.

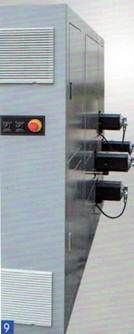

1 - серво-система управления Rexrtoh-Bosch (Германия)

2 – система продольной резки полотна

3 – роторная / полуроторная система высечки



Полу ротационный блок высечки принимает одним большим магнитным цилиндром, если у вас есть заказы под различные шаги, единственное что необходимо сделать, это заменить высечную форму.

Если заказ в большом количестве, то вы можете выбрать режиме полной ротационной высечки (даже в полной ротационной высечки, регистрация – приводка доступна и совершенна). Это значительно повышает производительность высечки.



4 – основная система управления станковм

5- система равнения края полотна станка

6 – платформа для визуального контроля качества высечки



Машина ZM-320 обладает высокой производительной скоростью, высокоточной приводкой, простота в эксплуатации, высокая эффективность и относительно невысокая стоимость. Машины серии Zm-320 (ротационные / полу ротационные) для высечки самоклеющейся этикетки, разработаны так, чтобы сделать производство максимально выгодным для вас, это идеальная машина для развития типографии.



Основные компоненты машины ротационной высечки с приводкой ZМ-320:

Описание

Марка

Система управления

Bosch Rexroth  - Германия

Сервомотор и привод

Bosch Rexroth  - Германия

Инвертер

Schneider  -Франция

Выключатели, кнопки

Schneider  -Франция

Система равнения полотна

BST - Германия

Электромагнитный клапан

Airtac  -Тайвань

Датчик приводки

Sick – Германия

Сенсорный экран

Weinview – Тайвань

Основные подшипники

ШТФ – Германия и NSK


Модель

Описание основных компонентов и опций

Цены

ZM-320

Машина ротационной высечки с одним высекальным слотом



Секция продольной резки (бобинорезальная секция)



Лакировочная секция



Система холодного тисенения (с системой нанесения УФ-клея и размотки фольги)



Дополнительная секция высечки + конвейер



На машину с одной секцией высечки и Секцией продольной резки невозможно устновить конвейер.



Основные узлы оборудования:

Система контроля

Узел размотки с пневматическим подъёмником

Секция ламинации

Секция высечки

Система равнения края полотна

Система удаления облоя

Секция продольной резки

Перемещаемый пульт управления

Полноприводная система


Ротационная высекальная машина с продольной приводкой ZM-320, с печатной секцией (или лакировкой) секцией и продольной резкой
