Комбинированные Полуротационные-Ротационные
cервоприводные машины ZM-370Plus-2
Комбинированная полуротоционая Ротационая сервоприводная машина Пост-Печатью «ZM-370PLUS» и Комбинированная полуротационная Ротационная сервоприводная отделочная машина Пост-Печатью «ZM-370PLUS-2».
Технические описания Оборудования:
Спецификация Комбинированная полу ротационная – ротационная машина с флексографской печатной секцией с возможностью печати и холодного УФ- теснения фольгой, холодной ламинации, высечки и продольной резки.

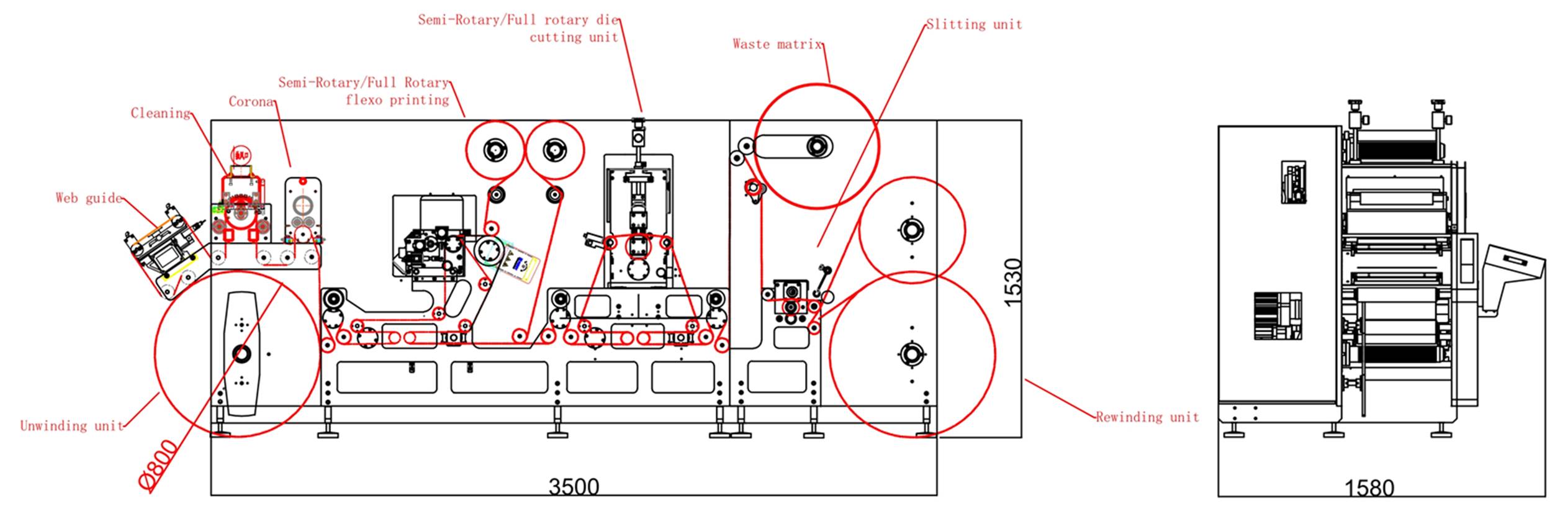

1.Схема полной возможной комплектация и заправка материала Комбинированная полуротационная Ротационная сервоприводная отделочная машина Пост-Печатью «ZM-370PLUS-2»
ZM-370PLUS-2 (полуротация-ротация печатная секция + полуротация-ротация высечная секция)
2.Описание и комплектация данного оборудования Комбинированная полуротационная Ротационная сервоприводная отделочная машина Пост-Печатью «ZM-370PLUS-2»
Используемые материалы:
Самоклеющиеся материалы (бумага, термо-бумага,PET, BOPP, PVC) бумага, легкий картон и.т.д, толщиной 30 мкм – 300 мкм.
Ширина материала до 370 мм.
Ширина печати и высечки до 350 мм.
Скорость печати и высечки до 120 м./мин (Cкорость печатью при полуротациям до 300Ц/ Мин или линейная скорость до 60М/Мин. скорость высечка при полуротациям до 300Ц/ Мин или линейная скорость до 60М/Мин.
-Cкорость печатью при полном ротациям, линейная скорость до 120М/Мин. скорость высечка при полном ротациям, линейная скорость до 120М/Мин.
-Скорость работы зависит от рапорта и вида материала, видов операций и комплектации машины.
2.1 Модуль размотки Ротационная сервоприводная отделочная машина Пост-Печатью
- Пневмошпиндель под втулки 3 дюйма (76 мм.), опционально, можно поставить шпиндель под втулки 6 дюймов (152 мм).
- Максимальный диаметр рулона на размотке 800 мм.
- Электромеханическая тормозная муфта на размоточном валу.
2.2 Система равнения полотна с ультразвуковым датчиком.
2.3. Узел односторонней коронации плёнки и одностороннего удаления пыли
2.4. Модуль флексопечати:
- Печатный вал:
Рапорт печати 200 мм – 400 мм
Толщина формы 1,14 мм.
Толщина двухстороннего скотча 0,38 мм.
Точность печати +/-0.15 мм
рапорт Z 142 (450,85 мм.)
Толщина формы 1,14 мм.
Толщина двухстороннего скотча 0,38 мм.
- Анилоксовый вал
Линиатура 360 точек/дюйм, или 142 точек/см2
Краскоперенос BCM 6.45
2.5 Модуль УФ-тиснения фольгой и холодной ламинации
Максимальные диаметры размотки и намотки УФ-фольги для тиснения или ламината до 300 мм
2.6 УФ сушка с охлаждением вала.
Потребляемая мощность УФ-сушки 7.5 кВт
2.7 Модуль полу ротационной- ротационной высечки.
- Рапорт высечки Z=80 – Z=210
- Электроподъемник для монтажа и демонтажа Магнитного вала.
- Манометр для контроля давления на магнитный цилиндр.
- Магнитный вал рапорт Z 142 (450,85 мм.)
2.8 Модуль удаления облоя.
- Узел подрезки кромки полотна с намоткой кромки на вал намотки облоя.
- Узел снятия облоя
- Вал намотки облоя с прижимным валом.
2.9 Модуль снятия статического напряжения.
2.10 Модуль продольной резки.
- Дисковые ножи
- Инверторный мотор
- Воздушное удаление кромки(Вакуумный насос)
2.11 Модуль намотки материала
- Инверторный мотор
- Электромагнитные муфты 2 шт.
- Верхний пневмошпиндель под втулки 3 дюйма (76 мм.). Рулоны диаметр до 600 мм.
- Нижний пневмошпиндель под втулки 3 дюйма (76 мм.). Рулоны диаметр до 800 мм.
3. Дополнительные комплектующие.
3.1 Анилоксовый вал 1 шт.(Стоимость 850$)
Линиатура 600 точек/дюйм, или 236 точек/см2
Краскоперенос BCM 4.2
3.3 Печатный обрезиненный вал для сплошного лакирования.
- Z 104 (330,2 мм.) 1 шт.( Стоимость 670$)
4.Условии пользованием Ротационная сервоприводная отделочная машина Пост-Печатью
- Потребляемая мощность и Электропитание – 28 КВт 380V,50HZ,
- Требуется кондиционер в помещении,
|
- Требуемое давление воздуха (на входе в машину) |
6-8 бар |
|
Температурный режим 10-35 ºС Влажность 30-60 % -- Холодильник для циликуляции воды в охлаждающий цилиндре секциях флексопечать.
|
5.Основная конфигурация комплектующих детали Ротационная сервоприводная отделочная машина Пост-Печатью
1. Серводвигатели: 8 штук
2. Пульт управления: подвижная система пульта управления (Англия)
3. Сенсорный экран управления: 1 штука (Тайвань)
4. Инвертер: 2 штуки(намотка материала и намотка облоя)
5. Мотор, управляемый инвертером: 2 штуки производство Китай (намотка материала и намотка облоя)
6. Серво редуктора: Япония, фирма Shinbao 8 штук
7. Электромагнитная тормозная муфта на размотке: 3 штука , 5 кг (размотка и две намотки)
8. Электромагнитная тормозная муфта на намотке облоя: 2 штуки , 2.5 кг (нгамотка облоя) 9.Контроллер равнения края полотна : Китай 1 штука 10. Оптические датчики: Германия 2 штуки
11. Подшипники: японского производства компаний NSK и NTN
12. Пневматика: Китай 13. Ремни : Китай 14. Низковольтовые : Schneider
