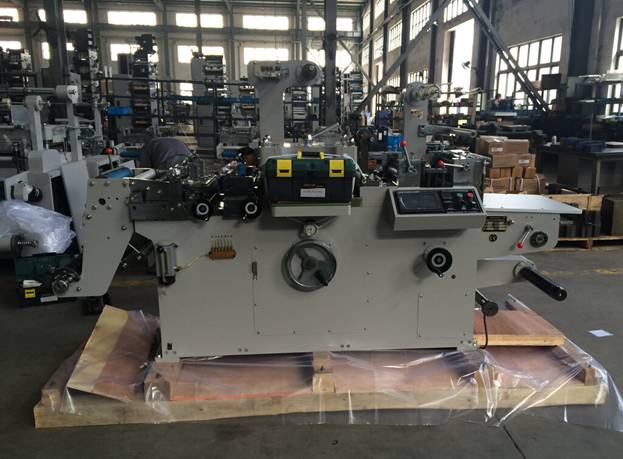

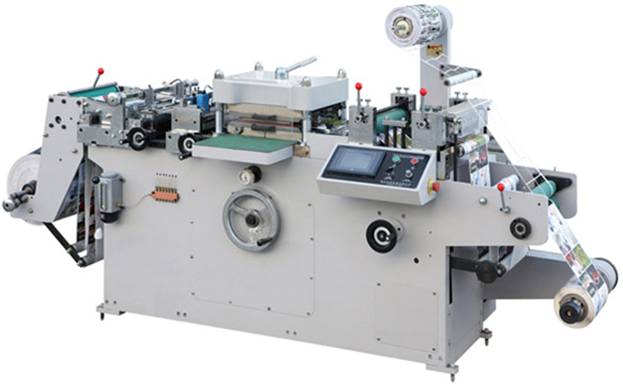

Рулонная машина плоской высечки и тиснения серии WQM



Рулонная машина плоской высечки и тиснения серии WQM предназначена для высечки, вырубки, надсечки, а также горячего тиснения, конгревного и блинтового тиснения при наличии опции горячего тиснения, холодной ламинации при наличии этой опции и перфорации при наличии опции перфорации.

Работа машины идет с материала в ролях и на выходе готовая продукция наматывается на роль либо нарезается на листы.

Машина плоской высечки и горячего тисения с роля серии WQM работает с такими материалами как самоклеющиеся пленка и бумага, бумага, картон, всевозможные виды пластиков и плёнок и с другими материалами.

Управление рулонной машиной плоской высечки–тиснения серии WQM ведется с центрального пульта управления с сенсорных экраном. Смазка машины централизована. Валы намотки и размотки с раздувным зажимом втулок. Тормоза фрикционные или с электромагнитными муфтами (опция).

Машина предназначена для вырубки самоклеящихся этикеток, полиэфирных этикеток, и голографических защитных этикеток. Это оборудование, обеспечивающее все возможности для программно-управляемой печати, непрерывной рулонной и высокой печати и рельефной для защитных этикеток. Это идеальное оборудование для предприятий производящих этикеточную продукцию.

Подробнее ...

Технические характеристики рулонной машины плоской высечки и тиснения серии WQM:

Характеристики \ Модель

WQM-320

WQM-420

WQM-550

Максимальная ширина роля

320 мм

420 мм

550 мм

Максимальная ширина высечки

300 мм

400 мм

520 мм

Максимальная длина высечки

300 мм

400 мм

520 мм

Максимальная скорость вырубки

20-170 оттисков/минуту

(зависит от длины высечки),



опционально до 100 метров/минуту

100 метров/минуту

Максимальный диаметр роля на размотке

500 мм

750 мм

Точность позиционирования высечки по печати



±0.1 мм

Система натяжения

Фрикционные томозные муфты на размотке и намотке роля (или опционально Электромагнитные муфты)

Электромагнитные муфты

Потребляемая мощность

3.5 кВт

4.5 кВт

5.5 кВт

Напряжение питания

220 В ± 10%

380 В ± 10%, трехфазное

380 В ± 10%, трехфазное

Вес машины

1700 кг

2300 кг

2000 кг

Габаритные размеры

2.6 м * 1 м * 1.7 м

2.7 м * 1.1 м * 1.8 м

1.32 м * 1.35 м * 1.52 м


По машине WQM-500 и WQM-600 читайте здесь ...

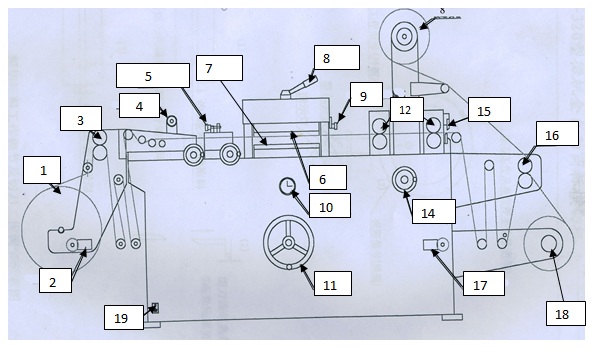

Основные узлы рулонного тиснильно-высекального пресса WQM-320:

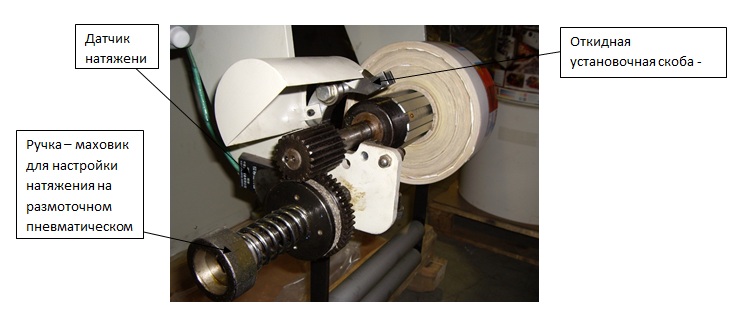

1 Размоточный вал.

2 Датчики подачи материала.

3 Прижимной вал.

4 Датчики  равнения  края полотна.

5 Датчик метки.

6 Верхняя закладная плита.

7 Нижняя закладная плита.

8 Рукоятка фиксации поворота верхней плиты.

9 Маховички - фиксаторы верхней закладной плиты.

10 Точная регулировка хода.

11 Маховик «подьема-опускания» верхней плиты.

12 Тянущие резиновые прессовые ролики.

13 Секция сбора «облоя».

14 Маховик регулировки  натяжения полотна (для ножа).

15 Секция резки (гильотинный нож).

16 Прессовый приемный вал.

17 Датчики приема материала.

18 Приемный вал.

19 Заземление.





Система подачи материала.























Система подачи состоит из опоры, верхнего пневмо - цилиндра, подающего вала, принимающего вала, качающегося ролика, двигателя и панели, регулирующей скорость и натяжение.



Система равнения края полотна.

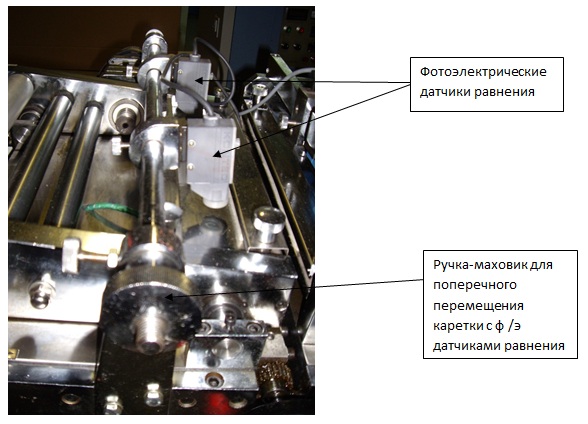

Система равнения края полотна включает в себя два фоточувствительных датчика, синхронно работающий мотор, шариковый винт, прямолинейный подшипник и т.д.

Система работает в двух режимах: ручном и автоматическом. Можно установить два режима работы с белым и черным материалом, с использованием одинарного или двойного фотоэлемента в ручном режиме. "Одинарный"(single) показывает, что прохождение материала контролируется только одним фотоэлементом, «Двойной»(double), соответственно, двумя.

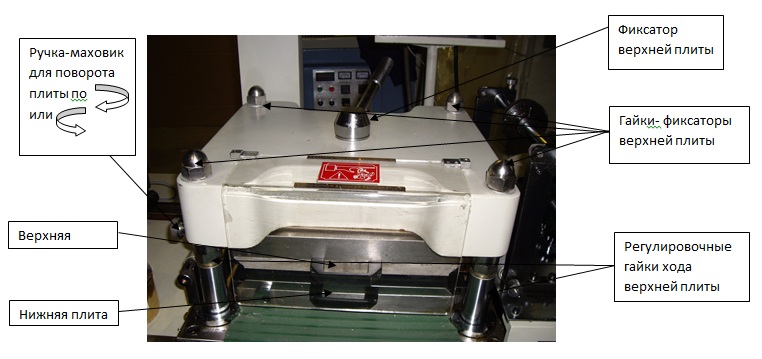

Секция  высечки – тиснения.



























Система высечки–тиснения состоит из: плиты-основы, штампа, монтируемой формы для высечки, пуансонного штампа и передающей системы.

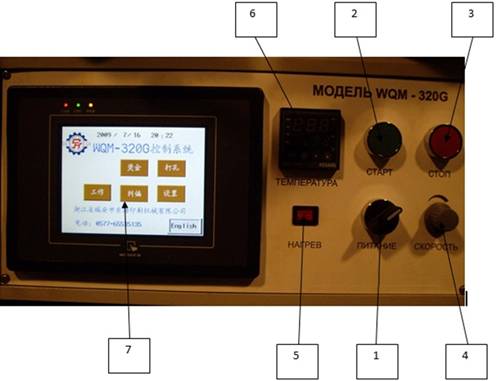

Панельуправления WQM-320.

1 Переключатель включение-выключение питания.

2 Кнопка «Старт».

3 Кнопка «Стоп».

4 Потенциометр регулировки скорости.

5 Переключатель включение-выключение нагрева.

6 Контроллер температуры.

7 Дисплей.

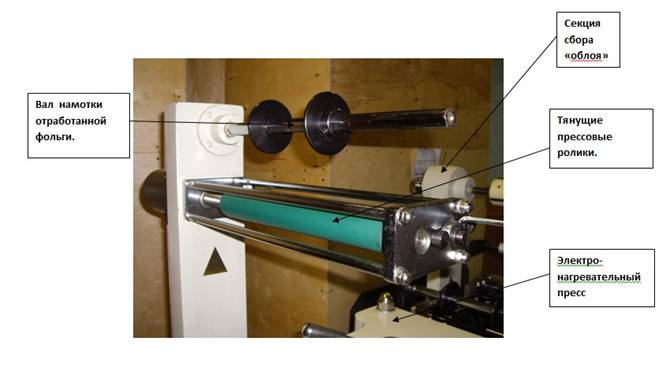

Секция намотки отработанной фольги.

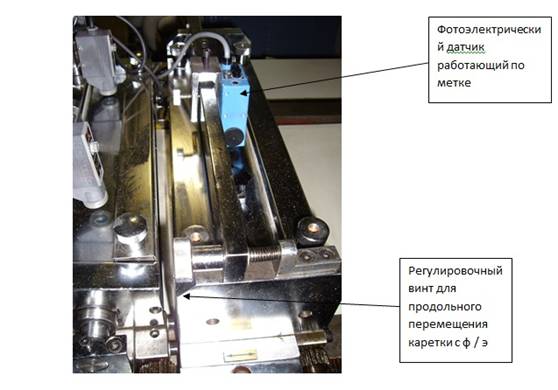

Устройство считывания меток


По машине WQM-500 и WQM-600 читайте здесь ...


По машине WQM-серии с опциями Холодной ламинации и приклейки слоёв ...


Подробнее ...
