Рассмотрим подробно машины ротационной высечки серии DKG

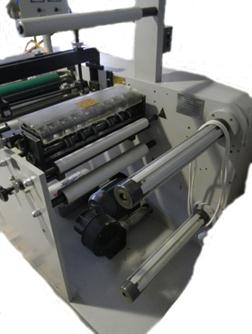

Основные узлы машин серии DKG
|

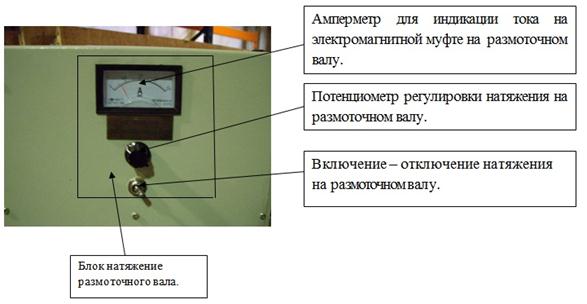

Узел размотки полотна, состоящий из пневматического вала на который устанавливается роль и системы валов натяжения полотна |

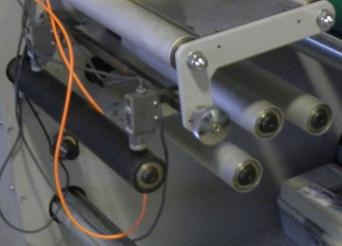

Система автоматического равнения края полотна. Датчик контроля прохождения листа (фотодатчик) имеет ручку настройки чувствительности, в зависимости от выставленной полярности светодиод датчика горит когда видит необходимую область. |
|||
|
|
|
|||
|
Датчик подсчета этикеток / метров имеет кнопки + и – для настройки работы. |

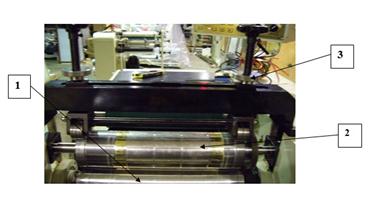

Секция высечки. Эта система в большинстве случаев состоит из опорного вала (поз.№1), магнитного вала (поз.№2), секции регулировки высечки (поз.№3) |
|||
|
|
|
|
|
|
|
Устройство намотки облоя с блоком регулировки скорости намотки облоя |

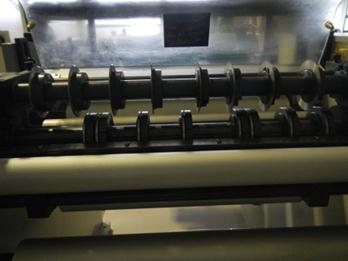

Узел резки состоит из двух штанг, на верхней штанге располагаются дисковые ножи или лезвия для резки пленочных материалов, на нижней располагается контр вал с прорезями под лезвия или набор контр.ножей для дисковых ножей |
|||
|
|
|
|
|
|
|

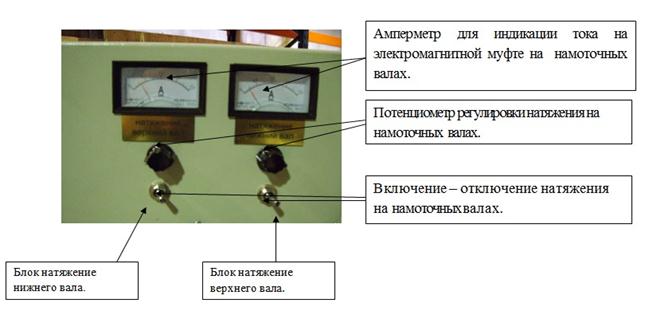

Система намотки состоящая из двух пневмо-расширители на которые наматываются разрезанные полотна в шахматном порядке. |

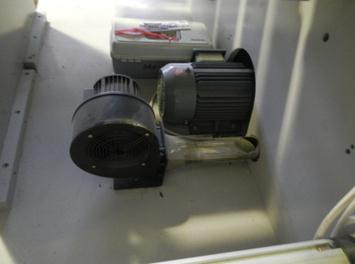

Устройство вытяжки обрезного края |
|||
|
|
|
|||

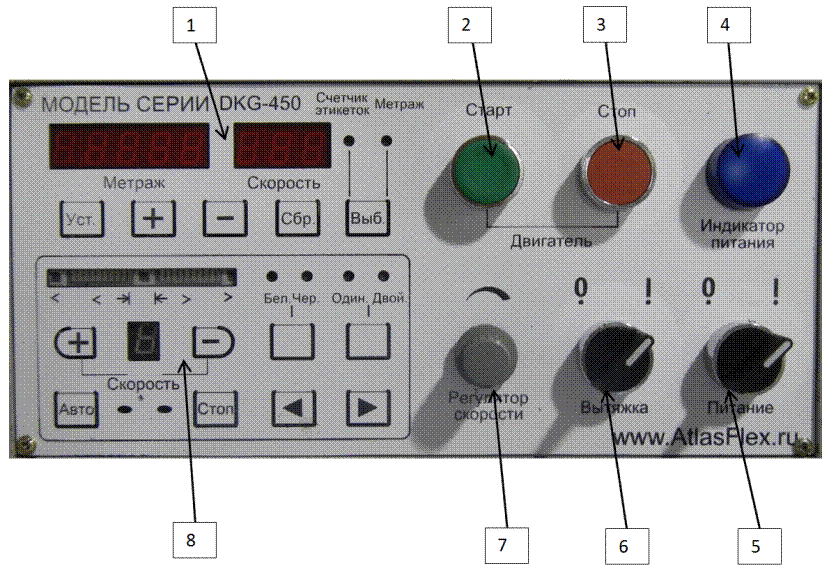

Пульт управления рулонной машины ротационной высечки серии DKG-320 / DKG-450 / DKG-520
|
|
1. Модуль для установки Метража / Количества этикеток 2. Кнопка для пуска работы по заданным параметрам. 3. Кнопка для остановки цикла. 4. Индикация питания: индикатор будет светиться после подключения рулонной машины ротационной высечки к источнику питания. 5. Питание: включение – выключение питания рулонной машины ротационной высечки. 6. Вытяжка: включение - выключение вентилятора для удаления отходов отрезанной кромки. 7. Регулятор скорости работы рулонной машины ротационной высечки 8. Модуль для управления выравнивания полотна рулонной машины ротационной высечки. |
Модуль для установки метража в рулонной машине ротационной высечки.
|
|
1 Цифровой индикатор – показывает значение установленной длины намотки. 2 Цифровой индикатор - окно отображения текущей рабочей скорости. 3 Кнопка - установка заданной длины намотки материала. Станок автоматически снизит скорость намотки за 3 метра до окончания цикла. 4 Кнопка ( сброс-обнуление)- приведение в исходное состояние. 5 Кнопка выбора режима работы: по метражу (поз.А) или по счетчику количества этикеток (поз.Б). 6,7 Кнопки "Плюс" и "Минус": эти две кнопки используются для настройки данных. |

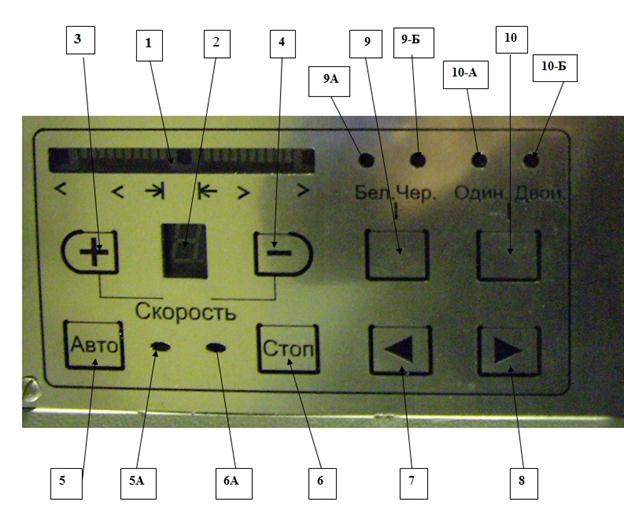

Модуль для управления выравниванием материала рулонной машины ротационной высечки
|
|
1 Окно отображения работы фотоэлектрических датчиков в автоматическом режиме. 2 Окно отображения скорости работы серводвигателя. 3,4 Кнопки "Плюс" и "Минус": эти две кнопки используются для настройки данных скорости работы серводвигателя. 5 Переключатель выбора режима работы (ручной - автоматический) 6 кнопка отмены автоматического режима. 8 Переключатель направления. 9 Переключатель выбора полярности. 10 Переключатель выбора фотоэлемента. |
|
|
|
