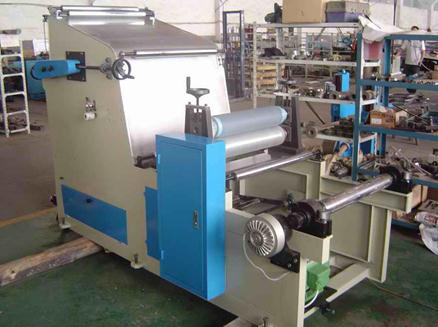

Машина для вырубки платинок PLT-400



Машина предназначена для вырубки платинок с рулона с предварительным тиснением (эмбоссированием) материала.






Состоит из главной части, размотки, тиснения, механизма подачи, высечки, сбора отходов, контроллера и т.д.

1.Готовое оборудование состоит из стальной конструкции, двух сторон из стальных пластин, панели из железа, верхней крышки из нержавеющей стали.

2.Система протяжки материала использует 3" пневматический вал и электромагнитный контроллер натяжения.

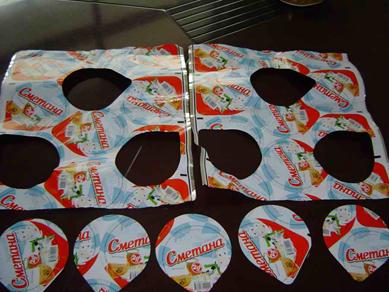

3.Часть для тиснения имеет один валик для тиснения, который изготавливается по требованию клиента. Продавец делает план и схему пресс-формы в соответствии с образцом от клиента и начинает производство после получения подтверждения от клиента. В соответствии с данным контрактом, продуктом является алюминиевая фольга диаметром 95.5мм, содержит одну пресс-форму и один план (одну схему).



4.Механизм подачи контролируется шаговым двигателем, печать контролируется и отслеживается фотодатчиком.

5.Часть с высечкой работает в горизонтальном направлении и приводится в движение главным двигателем. Имеется сборщик готового продукта, можно собирать в стопку.

6.Отходы собираются синхронизированной системой сборки с электромагнитным зажимом.

7.Контрольная секция имеет сенсорный экран и коробку (корпус) управления. Установка длины, скорости, количества, сигнал, экстренная остановка, отслеживание по фотометке, остановка после обратного отсчета и т.д.

8.Вал передачи, направляющий валик, распределение натяжения с использованием опоры качения.

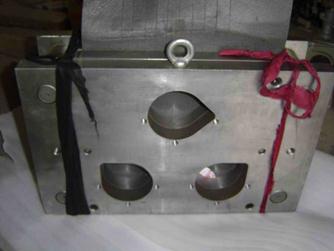

9.Один набор пресс-форм, 3 штуки в каждой обрезке. Пресс-формы можно использовать многократно, настраиваются, когда пробивка неправильная. Демонтируйте и обрабатывайте шлифовальную поверхность после долгого времени использования.



Производители и технические параметры комплектующих:

Двигатель высечки: 380В; 3.0кВт, преобразователь частот (*TECO*)

Двигатель механизма подачи: 220В, 27Н/м2, шаговый (марки * Songyang*)

Подающий валик: верхний из неопрена, нижний из полированной стали.

Фотодатчик: Тайвань * KONTEC *

Сенсорный экран: 5.7” цветной экран (Тайвань *WEINVIEW*)

PLC и электрический контроль: производится нами, удобное техническое обслуживание.

Две бесплатные дезинфицированные деревянные упаковки для машины и корпуса электрического контроля.

Спецификация:

Диаметр продувания

500 мм

Ширина продувания

400 мм

Скорость пробивки

до 180 раз в минуту

Точность пробивки

± 0.12мм

Толщина пробивки

 0.1~0.5мм

Каждая пробивка

3 штуки (для данного чертежа)

Общая потребляемая мощность

3.5 кВт

Общий вес

1700 кг

Габаритные размеры

3000*1320*1910 мм

Габаритные размеры пульта управления

680*490*1300 мм



Подробные видео работы машины для высечки – вырубки платинок серии PLT выложены:

здесь … ,

и здесь …

Подробное описание машины для высечки – вырубки платинок PLT-500 читайте здесь …
