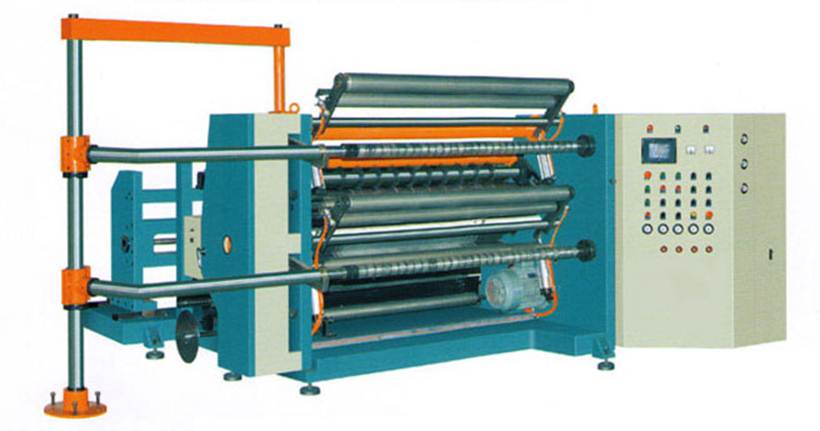

Бобинорезательная машина DFQ-1800С3-4

вКП

Бобинорезальная машина DFQ-1800-C3-4 предназначена для продольной резки рулонов бумаги и пленки (BOPP, CPP, PE, PVC, PET и др.).

Автоматический контроль натяжения, каждый вал бобинорезки имеет отдельный привод и управляется с помощью компьютера.



Технические данные бобинорезальной машины DFZ-1800-C3-4:

Ширина на размотке, макс                         1800 мм

Материал для резки                       бумага 30-420 грамм

Ширина резки                                              50-1800 мм

Максимальная скорость машины              400 м/мин

Максимальная скорость резки                   350 м/мин (в зависимости от материала)

Диаметр на размотке, макс                        1100 мм

Диаметр на намотке, макс                         500 мм

Диаметр размотки                                       3” /76 мм

Диаметр валов намотки                              3” /76 мм

Мин. ширина                                               50 мм

Мощность главного двигателя                   11 кВт (с инвертором)

Мощность удаления облоя                         1,5 кВт

Общая мощность                                          25 кВт

Вес                                                                 6 000 кг

Габариты                                                      3500*3300*1400



Дополнительное описание бобинорезальной машины DFZ-1800-C3-4:

  1. Основная система управления:

- PLC (ПЛК) – контроль (Japan ---Mitsubishi FX Series  )

- Сенсорный дисплейTaiwan EV

- Функции контроля: Автоматическая регулировка скорости, подсчет метража и автоматическая остановка после заданного метража, автоматический расчет диаметра роля, контроль натяжения на размотке, контроль кромки полотна.

      2.  Размотка:

  - 3” пневмовал.

  - Контроль натяжения: 480N.M воздушный фрикционный автоматический контроль (France Kortis) (без использования электромагнитных муфт)

  - Автоматическое устройство гидравлического подъема.

      3.  Намотка:

- 2×3″ Пневмовалы

(фрикционные валы на намотке – опция)

- 2×5.5кВт векторный частотный контроль

      4. Равнение края на размотке: диапазон 120 мм, точность ±0.5 мм  Taiwan

5. Тип резки:

- Прямые ножи: с активным 1×1 валом с канавками (HV700).

- Дисковые ножи: 20 шт.

      6.  Вал протяжки: сталь HV700

      7. тип протяжки: S тип

      8. Система прижима валом: пневматическая с постоянным прижимом с пропорциональными пневмоэлектроклапанами и клапанами регулировки давления импортного (не китайского) производства.

       9. низковольтная аппаратура: (Korea LG )

       10. Приводной механизм: зубчатые и плоские ремни.

       11. Пневмокомпонеты: производства известного китайского бренда.
