DFJ-1300 - скоростная бобинорезальная машина
(до 400 метров в минуту)


Бобинорезальная машина с программируемым логическим контроллером (PLC Germany Siemens) и сенсорным управлением на дисплее, со стабильной производительностью, удобным интуитивно понятным интерфейсом, с функцией учета перемотанной длины материала; в наличии дисплей длины и скорости, система автоматического регулирования натяжения намотки.

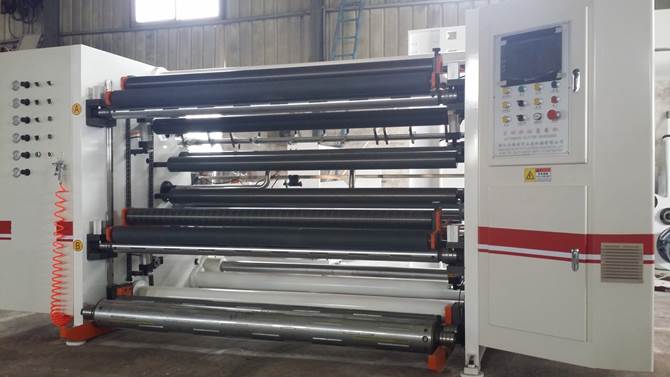

DFJ-1300 - скоростная бобинорезальная машина (до 400 метров в минуту) - фотография 1.



Технические характеристики скоростной бобинорезальной машины DFJ-1300:

Материалы для резки на бобинорезке

плёнки OPP, BOPP, CPP, PE, PVC, PET

Ширина рулона на размотке бобинорезки

1300 мм

Максимальная механическая скорость перемотки

400 м/мин

Максимальная скорость резки

350 м/мин (в зависимости от материала)

Ширина реза на бобинорезке

300-1300 мм (точность разреза ± 0,2 мм)

Максимальный диаметр роля на размотке

800 мм

Максимальный диаметр роля на намотке

800 мм

Диаметр вала размотки под втулки

76 мм (3 дюймов) и 152 мм (6 дюймов)

Диаметр вала намотки под втулки

76 мм (3 дюймов) и 152 мм (6 дюймов)

Главный двигатель бобинорезки

7.5 кВт, асинхронный сервомотор

Электродвигатель намотки

5,5 кВт × 2, асинхронный сервомотор

Вентилятор вытяжки отрезанной кромки

2.2 кВт

Натяжение полотна бобинорезки

100-1200 N (регулируемое)

Электропитание бобинорезки

380В ± 10% 50 Гц ± 5%

Диапазон коррекции системы равнения края полотна бобинорезальной машины

120 мм (ультразвуковой датчик)

Гидравлические рабочие станции

рабочее давление <11 мПа, расход 15 л/мин, непрерывная работа может происходить контроль наматывания с высокой и низкой скоростью

Сжатый воздух

чистый, 0.6 мПа. Условия монтажа Относительная влажность: до 60%. Температура окружающей среды: до 40ºC.

Габаритные размеры бобинорезки

4800 × 3300 × 2200 (Д×Ш×В)

Вес бобинорезальной машины

5500 кг



Основные параметры скоростной бобинорезальной машины DFJ-1300

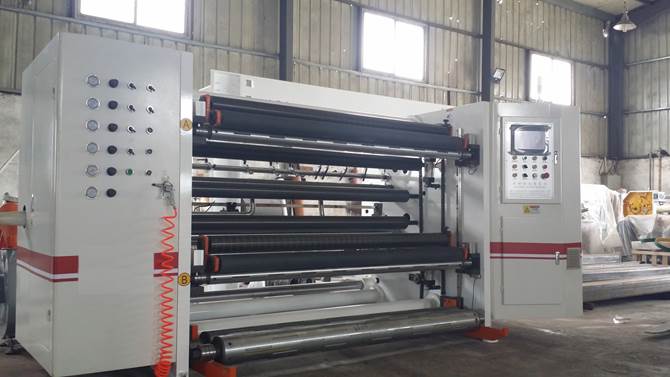

DFJ-1300 - скоростная бобинорезальная машина (до 400 метров в минуту) - фотография 2.>

Разматывающее устройство скоростной бобинорезальной машины DFJ-1300: (без вала)

1.      Гидравлический подъем разматываемого роля материала без втулки.

Минимальный диаметр разматывания составляет ¢ 500 мм.

2.      Ультразвуковая автоматическая система контроля и равнения края полотна бобинорезальной машины позволяет контролировать край материала и контрольную линию. Датчик, закрепленный на кронштейне, посредством контроллера управляет двигателем постоянного тока, в нижней части линейной направляющей влево/вправо следует отрегулировать скорость 15 мм/с, ± 60 мм, печатной стороной вниз, точность ± 0,5 мм, фотоэлектрический датчик может перемещаться полностью.

3.      Зажимной механизм гидравлического рычага двойного действия при регулировке движения влево/вправо.

4.      Максимальная масса рулона материала: 1500 кг.

5.      Натяжение разматывания: автоматический контроль системы натяжения полотна на размотке бобинорезки, PLC контроллер.

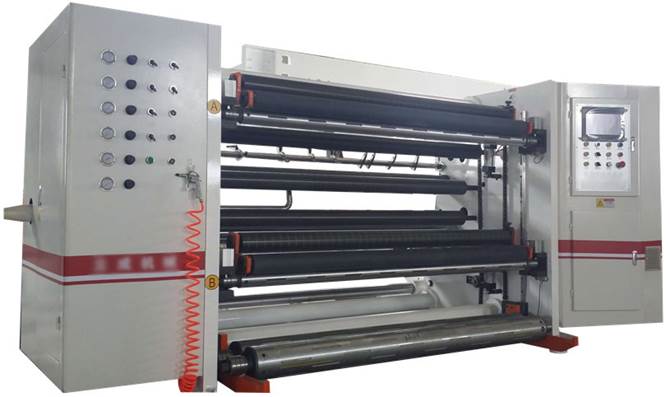

DFJ-1300 - скоростная бобинорезальная машина (до 400 метров в минуту) - фотография 3.>



6.      Устройство склейки полотна скоростной бобинорезальной машины DFJ-1300:

  1. фидерная пластина настраивается на ± 15 градусов;
  2. фидерная пластина с ножом с выемкой, двойной нож с выемкой;
  3. используется программируемый блок доступа;
  4. использование конструкции с двойным пневматическим уплотнением;
  5. осветительное устройство;
  6. возможность регулировать время 0-60 секунд;
  7. диапазон кругов 15-25 мм.

7.      Двусторонний выпуск можно повторить.

8.      Разматывающий запорный валик: во время простоя может автоматически/вручную блокировать пленку.

9.        Электрический датчик слежения для черного ролика.

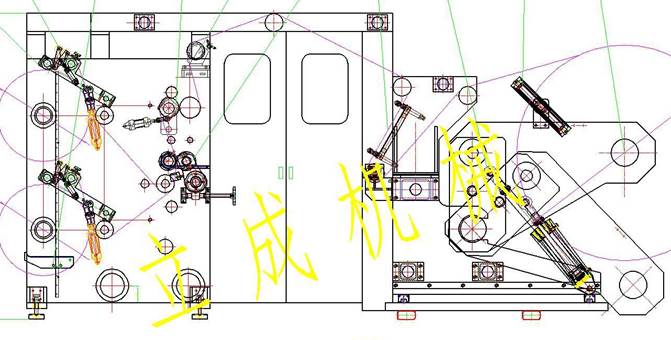

DFJ-1300 - скоростная бобинорезальная машина (до 400 метров в минуту) - фотография 4.



Устройство намотки нарезанного полотна скоростной бобинорезальной машины DFJ-1300: (тип разгрузочного вала)

1.      Бобинорезальная машина принимает разгрузочный вал устройства, происходит автоматическая последовательность действий для экономии времени и энергии.

2.      Тип намотки в бобинорезке: намотка на картонные втулки, два валика вверх/вниз намотки одного уровня.

3.      Привод системы намотки бобинорезки: два асинхронных серводвигателя мощностью 5,5 кВт, управляемые ремнем ГРМ.

4.      Раздувной зажимной вал (две штуки) диаметром 76 мм ( 3" люйма ). Вес на каждом валу не более 800 кг.

5.      Максимальный диаметр обмотки: ¢ 800 мм.

6.      Вал представляет собой раздувной вал с выдвигающимися зажимными элементами, легко справляющийся с высокоскоростными задачами удержания втулок.

7.      Закрутка внутреннего крутящего момента обмотки через двигатель на надувной вал.

8.      Управление натяжением полотна на намотке бобинорезки : с помощью PLC можно влиять на параметры натяжения, контролировать крутящий момент рулона, регулировать единицу натяжения намотки.

9.      Рулон: 2 единицы с валом постоянного давления 1400 мм. Давление в рулоне контролируется цилиндром.

10.  Мотор намотки: сервомоторы 5.5 кВт × 2.

11.  Статическая элиминация: использование электростатического разряда.



Секция продольной резки скоростной бобинорезальной машины DFJ-1300:

1.      Дисковые ножи для продольной резки полотна.

2.      Возможность тонкой подстройки ножа, пневматическое исполнение.

3.      Дисковый нож: ¢ 105 мм (10 комплектов, на ноже зажим 10 мм).

4.      Дисковый нож: ¢ 70*10 мм с патч-чоппером (лезвие 10 мм, диафрагма 22 мм).

5.      Способ вращения: синхронный ременный привод.



Устройство протяжки скоростной бобинорезальной машины DFJ-1300:

1.      Тяговый привод бобинорезки: автоматическое управление с контроллера PLC, многомоторный привод.

2.      Группа тяговых роликов: комбинация стальных роликов, ¢ 135 мм тяговый ролик, антистатический материал.

3.      Тяговая комбинация для увеличения пропускной способности пленки и эффективной резки в процессе натяжения и вращения и намотки под заданным натяжением полотна.

4.      Изогнутый расширенный вал: активный способ действия.

5.      Направляющий ролик: производства Тайвань с жестким алюминиевым сплавом ¢ 100 мм.

6.      Компоненты прокатки: несущий элемент класса C3.

7.      Пневматические компоненты: импортные комплектующие.

8.      Электрические комплектующие: импортная сертифицированная продукция.

9.      Передача: кольцевой зубчатый синхронный ремень.

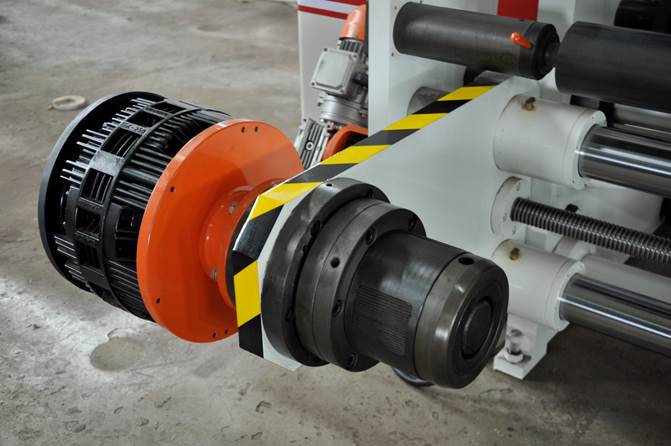

DFJ-1300 - скоростная бобинорезальная машина (до 400 метров в минуту) - фотография 5.

Прочее:

1.      В наличии схемы основных частей бобинорезальной машины: механическая, 2 детальных электрических, (электрические схемы, схема подключения).

2.      Руководство по эксплуатации инвертора.

3.      Руководство по эксплуатации версии PLC контроллера.

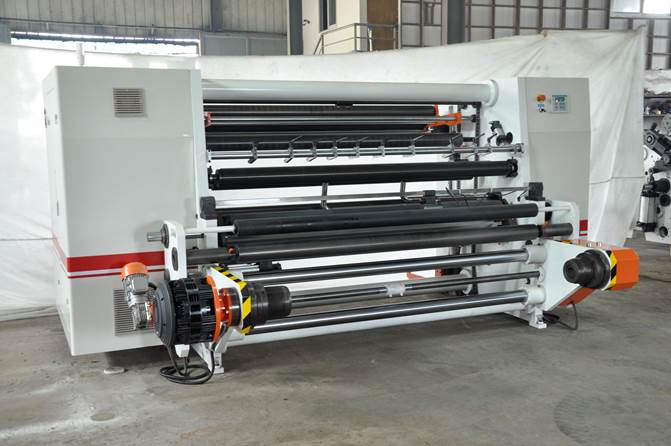

DFJ-1300 - скоростная бобинорезальная машина (до 400 метров в минуту) - фотография 6.

Список основных частей скоростной бобинорезальной машины DFJ-1300:



Наименование запчасти

Модель



Изготовитель









PLC





SIEMENS

Сенсорный экран





Taiwan Lun









Модульный отсек





SIEMENS









Основной двигатель

Асинхронный сервопривод



Shanghai, Sichuan









Хост-инвертор

Векторный инвертор



Japan Yaskawa









Корректор

ультразвуковой



Chongqing









Пневматические компоненты





AIRTAC









Вращающиеся компоненты





C3 class (made in China)

Режущий нож





Дисковый нож









Разгрузочный двигатель





Shanghai Danma асинхронная сервомоторная перемотка









Надувной вал





Zhejiang strong light









Контроллер натяжения





Japan SMC

Синхронный ремень





Shanghai









Плоский ремень





Shanghai









Линейное руководство





Taiwan PPC









Электронный пропорциональный клапан управления





Japan Teng склад









Прецизионный регулятор





Japan SMC
